此模塊采用多周期同步計數法。對輸入信號周期進行填充式脈沖計數，具體做法為：利用D觸發器產生一個寬度為整數個被測信號周期的同步閘門信號，將同步閘門信號和時鐘脈沖信號相與后送入計數器1進行記數，計數值為N1;將同步閘門信號、鑒相脈沖和時鐘脈沖三者相與后送入記數器2進行記數，計數值為N2，相位差為φx=(N2/N1)×180。這樣可使量化誤差大大減小，測量精度得到提高，如圖5所示。

　　閘門的設置、脈沖間的運算、計數等問題在FPGA內部實現可增加系統的靈活性和測量精確度，并可減輕硬件方面的工作量。

　　3 主要功能電路的設計

　　3.1 DDS信號發生模塊

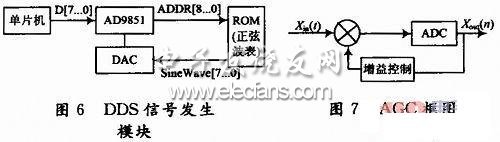

　　AD9851模塊處理單片機送的頻率控制字，輸出地址值給ROM 1P模塊，ROM 1P模塊中存儲正弦波表，輸出幅度值給DA。具體在FPGA內實現如圖6所示。

?

　　3.2 真有效值測量電路

　　采用典型真有效值一電流轉換芯片AD637，其外圍元件少，頻帶寬。對于有效值為200mV的信號，600 kHz;對于有效值為1 V的信號，-3 dB帶寬是8 MHz，其后接12位高速低功耗串口模/數轉換芯片ADS7818。為簡化電路，并保持電路參數的對稱性，僅采用一個ADS7818，通過電磁繼電器，由單片機控制，在兩路信號間周期性切換進行測幅。

　　3.3 放大整形及相位測量模塊

　　由于經過雙T網絡輸出的信號幅度衰減很大，而信號經過過零比較器的傳輸時間為

?

　　，式中，G0為過零檢測器的直流增益;fP1是第一個響應極點;f為信號頻率;VP是信號幅值。由該式可以看出，幅度與相移成反比，所以在經過比較器前要加一級放大，采用的是可變增益放大芯片AD603構成的自動增益控制電路，當輸入信號峰一峰值在400 mV～7 V，頻率在6 MHz以下，輸出信號穩定平坦。在此次應用的實際電路中，將有效值從200 mV～3.5 V，頻率從30 Hz～3 MHz的輸入信號無失真的都放大到1.72 V。由于DDS輸出電壓為1.72 V，所以只需放大處理經過網絡后的信號。另外，由于前級為雙T網絡中的射隨，故不需做阻抗匹配。AGC(自動增益控制)電路如圖7所示。

　　輸出信號經過由LM311構成的零點附近的滯回比較器整形后給FPGA，進行相位測量。經過放大整形后的兩路信號先經過一級極性判別電路，通過讀取D觸發器的輸出電平來判斷從雙T網絡輸出的信號相位相對于原信號相位超前還是滯后，VOUT輸出為高電平時超前，反之為滯后。同時將兩個信號送入異或門，得到脈沖信號，測量脈沖信號的寬度，再通過計算就可以得到相位差。當脈沖的寬度很小時，為達到設計要求，標準脈沖的頻率要求很高。設計時使用的是40 MHz的晶振，所以得到相位差的表達式為度。

　　3.4 示波器顯示模塊

　　將幅頻相頻信息加至y軸，頻率鋸齒波加至x軸。D/A轉換采用12位串口電壓輸出型可程控偏壓的數/模轉換芯片TLV5638。

　　4 測試數據與分析

　　4.1 測試數據結果

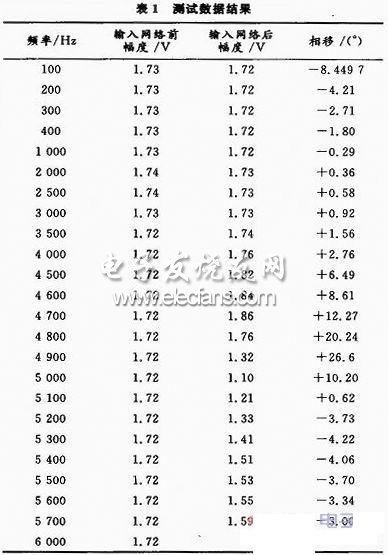

　　測試數據結果如表1所示。

?
