直接數字頻率合成（Direct Digital Synthesizer，DDS）作為一種先進的信號產生技術，與傳統的頻率合成技術相比，DDS具有分辨率高、轉換速度快、功耗低和成本低等優點，經過40年的發展，已被廣泛用于數字信號處理、軟件無線電等領域。在現在的雷達系統中，高速高寬帶是現行的趨勢，傳統的并行傳輸技術由于存在碼間串?dāng)_、串音干擾和直流偏移等缺點，難以滿足高速高帶寬的傳輸要求。目前國內外有關雷達高速寬帶信號接收和恢復技術的研究很廣泛，多采用軟硬件相結合的設計方式，系統靈活，同時滿足信號實時輸出的要求。

　　文中討論的基于AD9957的多波形雷達信號恢復實現方案，融合了光纖通信、現場可編程門陣列（Field-Programmable Gate Array，FPGA）和DDS等技術，具有誤碼率低、抗干擾性強、實時性強、數字化、可編程和多功能等特點。

　　1 系統設計方案

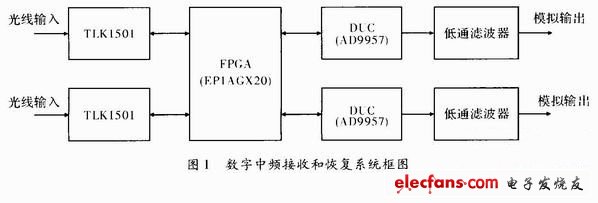

　　系統的設計結構如圖1所示。主要有光纖接收電路、FPGA單元、正交數字上變頻器（Quadrature Digital Up Conversion，QDUC）及信號調理電路組成。光纖傳輸?shù)氖且呀?jīng)被編碼、校驗、成幀后的數據，其接收電路主要由TLK1501電路完成，負責將光電轉換后的串行數據流轉換為并行數據。FPGA采用Altera公司帶有收發器的EP1AGX20CF48416N，完成光纖數據的解幀、校驗和解碼，剝離出有效的數據。同時，光收發器也可直接與FPGA連接，增強了系統的靈活性。正交數字上變頻器（QDUC）采用AD9957實現，完成基帶信號的數字上變頻（Digital Up Convei ter，DUC）和數模轉換（Digital Analog Converter，DAC）。信號調理電路將模擬信號濾波提純。

　　2 TLK1501接口設計

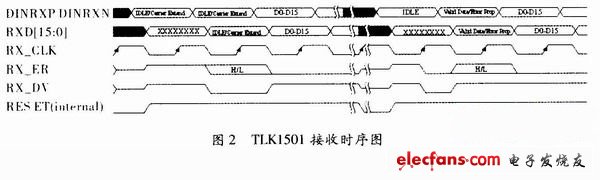

　　TLK1501是德州儀器推出的0．6～1．5 Gbit？s-1高速串行器／解串器，內部集成了8b／10b編解碼模塊。TLK1501有兩種工作模式，一是收發模式，二是只發模式。在收發模式下，TLK1501的發送和接收需要嚴格的同步，如果接收側斷開，則發送端自動發送同步碼，直到接收側重新同步。在只發模式下，TLK1501只是單向發送，接收端輸出為高阻態。在實際使用中，本系統用到了TLK1501的第一種工作模式，但只用到了TLK1501的接收數據功能。在接收數據時，TLK1501的DINRXP／DINRXN管腳上的高速串行數據流經過串并轉換和10b／8b解碼后恢復成16 bit并行數據，當RX_DV為高同時RX_ER為低時，在RX_CLK上升沿時，RXD［15．．0］端口輸出有效數據。應用中TLK1501的接收時序如圖2所示。

　　3 AD9957接口設計

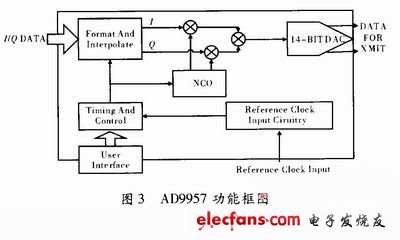

　　AD9957是正交數字上變頻器（QDUC）系列中的第3款產品，其將一個高速、直接數字頻率合成器（DDS）、一個高性能高速14位數模轉換器（DAC）、時鐘乘法器電路、數字濾波器和其他DSP功能集成在一個芯片上，可以在有線或無線通信系統中為數據傳輸提供基帶上變頻。AD9957有3種基本的工作模式：QDUC模式、插值DAC模式和單音模式，系統需要用到QDUC模式，如圖3所示。

　　3．1 串行接口設計

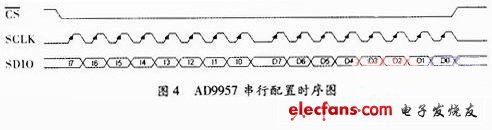

　　AD9957的配置是通過同步串行通訊端口實現的，可以方便地與多種工業用微處理器接口連接，并兼容多種同步傳輸格式。本設計通過在FPGA內部編寫同步串行通訊邏輯實現對AD9957的配置。其串行通訊周期分為兩個階段，第一階段是傳輸指令階段，將指令字寫入AD9957，指令字主要包括要訪問的寄存器地址，以及將進行的數據傳輸是讀操作還是寫操作。第二階段是數據傳輸階段，將數據從串行端口控制器向串行端口緩沖區傳輸數據，傳輸?shù)腂yte數取決與要訪問的寄存器。其時序控制圖如圖4所示。

　　3．2 并行接口設計

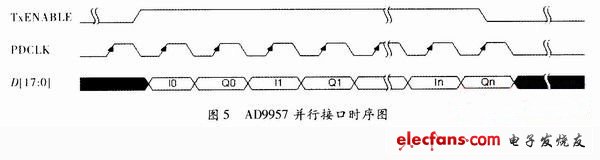

　　AD9957有一個18位的并行數據輸入端口，在QDUC模式下，F(xiàn)PGA將I／Q數據基帶數據交替的輸入到AD9957內部?；鶐?shù)據的時鐘PDCLK由AD9957提供，最高支持250 MHz的并行數據時鐘，同時也是并行數據的采樣時鐘。系統中PDCLK工作在200 MHz。AD9957在TxENABLE的上升沿準備接收第一個I字，在PDCLK的有效沿上，第一個I字被鎖存至器件，PDCLK的下一有效沿鎖存一個Q字，依次類推。需要特別注意的是：確保向器件中送入偶數個數據，因為器件必須捕捉到一個I字和一個Q字，然后才能使接收到的數據沿著信號鏈處理。

　　值得注意的是，AD9957的并行數據傳輸速度較高，容易發生調制數據時序問題，會導致I／Q基帶數據相位不平衡等問題，嚴重時，會導致調制數據錯誤。因此，在進行硬件設計時，需嚴格按照AD9957的并行數據傳輸時序要求操作，必要時在FPGA內部對時序進行優化，以提高數字正交調制器的調制效果。

　　4 系統工作原理

　　FPGA是系統的核心，F(xiàn)PGA從TLK1501中接收數據，經過處理后，將有效數據送到AD9957并行數據輸入端口，由AD9957完成信號的恢復。

　　系統中光纖的傳輸速率為1．2Gbit？s-1，在TLK1501中經過10b／8b解碼后，其有效數據的傳輸速率為960 Mbit？s-1，經過時鐘恢復，數據對齊后，轉換為16位并行數據輸出，等效并行傳輸速率為60 MHz，因此，F(xiàn)PGA需要為TLK1501提供60 MHz的配置時鐘。

　　TLK1501中接收到了并行數據，在FPGA中需進一步的處理，分離出幀命令字，提取有效數據，并進行CRC校驗，其信號處理流程如圖6所示。
