【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

彼得·蒂爾在其大名鼎鼎的《從0到1》中曾經說過：對未來明確的樂觀可以讓你創造出想要的未來，而對未來明確的悲觀則讓人走入山寨。對于引領全球FPGA發展的賽靈思來說，他們就是以明確的樂觀創造出了自己想要的未來。我還記得去年應邀在北京采訪賽靈思全球戰略與市場營銷高級副總裁Steve Glaser時，他所描繪的賽靈思歷經5年的公司轉型及發展戰略藍圖前景一片光明。如今他們開始享用轉型的紅利了—— 除了FPGA 所服務的傳統市場，一個新趨勢值得業界關注 – FPGA 在超級數據中心的主流應用在加速！

美國時間11月30日，在全球云計算領頭羊亞馬遜在拉斯維加斯所主辦的AWS re:Invent 2016盛會上， AWS CEO Andy Jassy做了主題演講，并且發布了一系列新品。其中有一個引人注目發布就是Amazon EC2 F1實例----它采用了賽靈思16nm UltraScale+ 現場可編程門陣列（FPGA），致力于加速基因、金融分析、視頻處理、大數據、安全和機器學習推斷等工作負載。用戶可定制FPGA硬件加速，開發者可以開發、仿真、調試、編譯等工作。Amazon EC2 F1實例是第一個用于FPGA應用加速的可編程硬件云實例，也是賽靈思在超大規模數據中心市場應用中贏得的有一個成功案例。也是在亞馬遜之前，百度于今年 10 月宣布，其已設計出用以加速機器學習推斷的賽靈思 UltraScale? FPGA 池。至此，全球7家超級數據中心中的三家已經選擇了賽靈思FPGA作為應用加速器，F(xiàn)PGA在超級數據中心漸成主流，并有可能帶來更多變革，賽靈思5年轉型漸見成效！

“從一家純FPGA企業 到ALL PROGRAMMABLE（全可編程）企業的戰略轉型，所帶來的是產品和編程模式的突破，促成了今天賽靈思在很多新興領域的快速發展，如ADAS、AR/VR、深度學習、機器視覺、無人機等等。過去一年也是我們在數據中心市場迅速發展的一年，取得了一系列的里程碑式成就。”賽靈思戰略與市場營銷高級副總裁Steve Glaser在近日接受電子創新網等媒體專訪時表示。

1、為什么數據中心需要FPGA來加速？

在加速應用方面，可以選擇的有CPU、GPU、X86CPU+Altera FPGA集成方案，為什么超級數據中心還是青睞 FPGA方案？

隨著社交媒體的快速發展，全球云數據中心日新月異，但今天的 CPU 沒能跟上機器學習、數據分析和視頻處理等各種計算密集型應用的需求步伐，加上網絡和存儲方面的瓶頸越來越嚴重，超大規模云、電子商務和社交網絡數據中心面臨越來越多面的挑戰，例如在處理 4K 視頻、機器學習和自然語言理解時，這類數據處理需要超密集的并行處理，往往超出了傳統 CPU 的處理能力極限。號稱“超七大”數據中心公司的阿里巴巴、亞馬遜、百度、臉書(Facebook)、谷歌、微軟和騰訊對這個問題異常敏感，在這些公司中，這些新應用往往需要數千臺加速應用服務器來支持。但基于CPU的加速服務器能效偏低，因此數據中心紛紛部署FPGA技術。

因為FPGA 是可編程的，能針對任何新型應用和算法進行硬件優化，因而FPGA可以成為高度靈活的云計算環境的完美補充。FPGA特有的可重配置和可重編程特性，是FPGA的最大優勢。利用動態可重配置技術，F(xiàn)PGA能在一秒之內快速切換成不同的設計方案，面對下一個工作負載進行硬件優化。因此， FPGA 能為復雜多變的超大規模數據中心應用提供所需的靈活性、應用廣度和能效，這些是 CPU 和定制 ASIC 所無法企及的。

“我們認為FPGA在云端將成為主流應用。而AWS的發布，進一步證明了這一趨勢正在發生且勢不可擋。”Steve Glaser強調。

2、賽靈思FPGA如何滿足超級數據中心需求？

為更好地滿足數據中心（主要是超級數據中心）這一新興市場的需求，賽靈思近期宣布推出可重配置加速堆棧，初步針對三大計算密集型應用：機器學習、數據分析和流媒體視頻直播。賽靈思的可重配置加速堆疊方案不僅可最大化加速器利用率，降低總擁有成本，而且能夠提供--比x86服務器CPU高40倍、比其它FPGA競爭方案高出2-6倍的計算效率。

借助這個新型的、用于數據中心工作負載加速的可重配置加速堆棧，賽靈思期望加速 FPGA 在數據中心中的更廣泛應用。該產品專為世界最大的“超七大”數據中心而設計。賽靈思的戰略是既要充分利用 FPGA 的靈活性、性能和計算效率，同時又要讓該技術隨著業務需求變化易于開發、部署和演進。

Steve Glaser 表示“通過和像百度、亞馬遜這樣公司的密切合作，在過去很多年里我們學到了很多他們在應用我們產品和技術的時候遇到的一些障礙，以及他們在開發和部署的時候遇到的挑戰。于是，我們就把這些所學都結合到我們新推出的可重配置加速堆棧當中。我們相信現在我們面臨著前所未有的需求，而且已經有能力來加速賽靈思的FPGA在超大規模數據中心中的主流應用。”

賽靈思可重配置加速堆棧：解決超級數據中心發展最快的三種工作負載，賽靈思針對超大規模數據中心領域發展最快的三種工作負載推出該加速堆棧戰略。其一是機器學習，其作為底層算法和新應用而興起，不斷幫助改善廣告宣傳、客戶互動和新的客服。其二是高清視頻流，尤其是在游戲即服務市場。在這個市場中視頻編解碼加速要求的計算性能超過了標準的 x86 CPU 所提供的性能水平。其三，超大規模應用中廣泛使用的 SQL 查詢加速。

據介紹，專為云級應用而設計的最新賽靈思可重配置加速堆棧，為應用開發人員和平臺設計人員在云級部署時全面發揮賽靈思 FPGA 的優勢，提供了最快的開發和部署途徑。該堆棧包括庫、框架集成以及附帶部署參考設計的開發板，支持 OpenStack，并提供符合業界標準的用戶體驗。

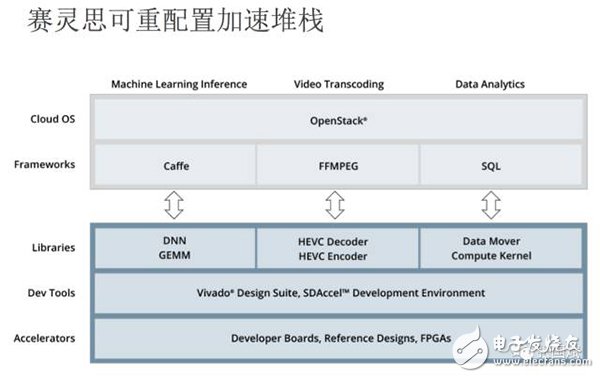

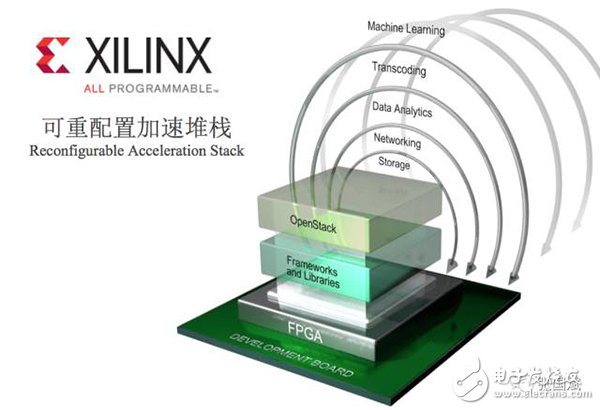

大家可以先看看賽靈思的可重配置加速堆棧介紹

“賽靈思的方案不僅可最大化加速器利用率，降低總擁有成本，而且能夠提供比其它FPGA競爭方案高出2-6倍的計算效率?！辟愳`思云計算戰略市場開發總監Andy Walsh指出。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

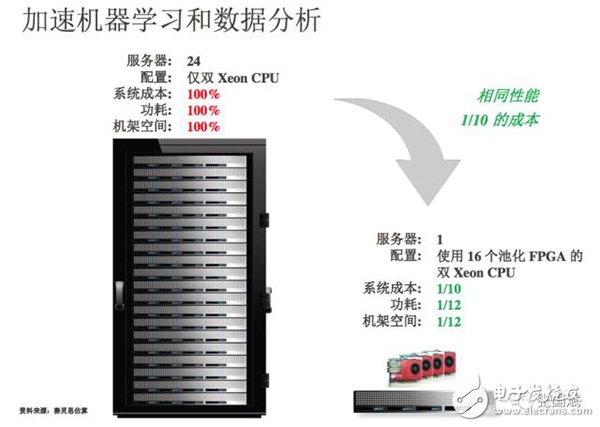

“上圖是一個對比例子，分別完成機器學習數據分析。共有兩個方案，第一個方案是用CPU，方案二是用CPU+FPGA加速器方案。這兩個方案總體性能一致，方案A用CPU來加速，但和方案二比它的效率要低很多。方案2用1個服務器再加上16個低功耗FPGA，就能夠達到方案1 24個至強處理器的性能。而它的成本只有1/10，占用空間只有1/10，它的功耗也只有1/10！”Steve 強調。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

Andy還結合實例對比了賽靈思可重配置加速堆棧方案和其他方案。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

“ 橫軸是應用廣度，也就是加速器能夠非常好的來加速多少應用。縱軸是加速器利用率，也就是加速器有多靈活，性能有多優越，可以進行多少池化的部署以及隨時保持全力運轉并且空置的情況。在橫軸，我們看最遠端的是賽靈思的FPGA，因為它是可以編程的，而且可以優化，可以進行重新配置?！盇ndy強調，“在另一端GPU的利用率也不錯，但它不能夠編程優化，而且也不能進行重新配置。定制ASIC與它類似，例如谷歌的GPU可以用來執行某一項任務時表現非常好，但它的應用廣度遠遠不能滿足超大規模數據中心的要求?！?/p>

而在中間的就是英特爾的CPU+FPGA集成方案，“英特爾的至強處理器很有優勢，把它和FPGA集成也有很多局限性，尤其是在功耗密度方面比如能夠?qū)崿F(xiàn)這樣封裝的FPGA類似很有限，只能是一些中小型FPGA，這樣方只能解決一些中小型加速問題。”他強調，“它另外還有一個非常重要局限是跟賽靈思FPGA、GPU以及定制的ASIC相比---這些器件都非常容易進行池化（FPGA的池化配置，也就是指有很多個FPGA在一個單一的節點或幾個節點作為一個集合來運行。），但要把芯片中的一個非常小的元素實現規?；统鼗?，按照1：1的封裝比例是非常困難的?！?/p>

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

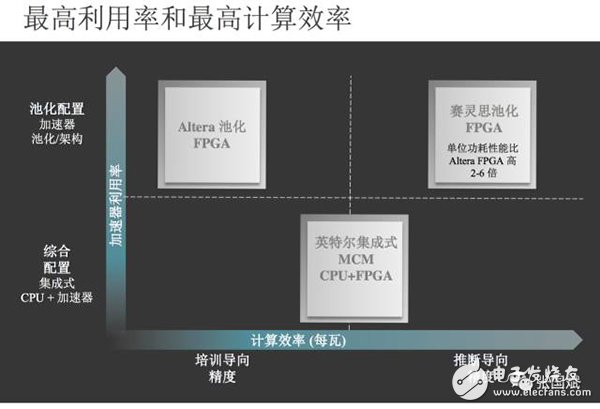

這個圖縱軸是加速器利用率，橫軸是計算效率（性能/功耗）以數據中心最重要的工作負載機器學習和推斷來考核。賽靈思FPGA在推斷導向精度方面效率很高，Altera的FPGA也有高的利用率但是它的計算效率要低于賽靈思的FPGA。為什么會出現這樣的情況？這就要從兩家公司DSP的架構定位說起了。

3、賽靈思FPGA贏在DSP架構、內存和工藝！

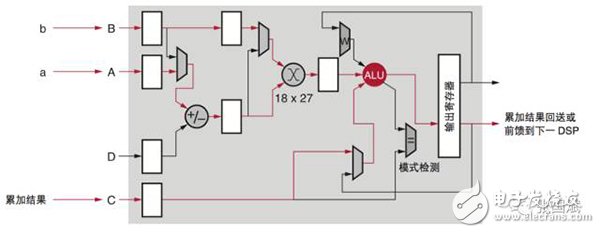

Steve Glasev強調在開發下一代DSP內核的時候，賽靈思定義了一種高效的DSP內核，賽靈思的 DSP48E2 設計用于在一個時鐘周期內高效地完成一個乘法累加算法 , 多達 18x27 位的乘法和多達 48 位的累加,如下圖所示。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

使用 MACC 模式的 DSP Slice

在運行 INT8 深度學習時，較寬的 27 位寬自然占有優勢。在傳統應用中，預加法器一般用于高效實現 (A+B) x C 計算，但這類計算在深度學習應用中很少見。將 (A+B) x C 的結果拆分為 A x C 和 B x C，然后在獨立的數據流中進行累加,使之適用于典型深度學習計算的要求。

對 INT8 深度學習運算來說，擁有 18x27 位乘法器很占優勢。乘法器的輸入中至少有一個必須為最小 24 位，同時進位累加器必須為 32 位寬，才能在一個 DSP Slice 上同時進行兩個 INT8 MACC 運算。27 位輸入能與 48 位累加器結合,從而將深度學習求解性能提升 1.75 倍(1.75:1 即為 DSP 乘法器與 INT8 深度學習 MACC 的比率)。其他廠商如Altera所提供的 FPGA 在單個 DSP 模塊中只提供 18x19 乘法器,DSP 乘法器與 INT8 MACC 之比僅為 1:1。

“Altera早做下一代DSP開發的時候，本來它的DSP定點效率就要低于賽靈思，它后來做出的決定使得它比原來落后賽靈思的差距又擴大了，比賽靈思的效率低了100%，所以在8位一個周期里我們可以操作運算兩次，而它只能一次，所以在DSP架構方面，賽靈思的比它的效率提升兩倍，但實際上我們最高效率可以比它大6倍，所以除了這個DSP以外，我們還有其他兩個優勢?！盨teve 表示，“在我們存儲器層級上，我們引入一個XRAM架構，另外一個優勢是我們的工藝領先Altera一代?！?/p>

4、深度學習我最強！

今年以來，由于涉及到人工智能，深度學習變得炙手可熱，深度學習是機器學習研究中的一個新的領域，其動機在于建立、模擬人腦進行分析學習的神經網絡，它模仿人腦的機制來解釋數據，例如圖像，聲音和文本。深度學習的是通過多層神經網絡來實現的，通過組合低層特征形成更加抽象的高層表示屬性類別或特征，以發現數據的分布式特征表示。

得益于全球科技界在生物識別、數據處理領域的突破，深度學習也獲得了極大發展，1962年Hubel和Wiesel通過對貓視覺皮層細胞的研究，提出了感受野(receptive field)的概念，1984年日本學者Fukushima基于感受野概念提出的神經認知機(neocognitron)可以看作是卷積神經網絡的第一個實現網絡，也是感受野概念在人工神經網絡領域的首次應用。

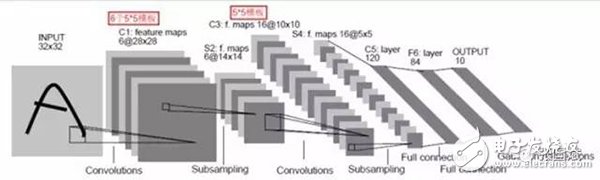

卷積神經網絡（CNN）是人工神經網絡的一種，已成為當前語音分析和圖像識別領域的研究熱點。它的權值共享網絡結構使之更類似于生物神經網絡，降低了網絡模型的復雜度，減少了權值的數量。該優點在網絡的輸入是多維圖像時表現的更為明顯，使圖像可以直接作為網絡的輸入，避免了傳統識別算法中復雜的特征提取和數據重建過程。卷積網絡是為識別二維形狀而特殊設計的一個多層感知器，這種網絡結構對平移、比例縮放、傾斜或者共他形式的變形具有高度不變性。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

在卷積神經網絡（CNN）領域，目前用的最多的也是賽靈思的FPGA！Steve表示賽靈思FPGA獨特的DSP架構讓其特別適合完成多級卷積神經網絡，例如已經估值超過10億的深鑒科技就是利用賽靈思的FPGA提升機器學習推斷效率。

“他們主要是做三項工作，第一項是專注神經系統模型的訓練，也就是去除冗余。第二是把精簡過的模型又進一步壓縮使得它變得更小，運行的時候能提高效率。第三個非常重要，這讓他們的研究成果位于業界尖端，就是如何讓一些精度降低的數據在運營時不會影響到模型的精確性。這個精度降低的數據類型對于大規模機器學習有非常大的影響?！盇ndy強調，“這些成果和賽靈思的解決方案非常相關，因為最終研究結果表明，這種加速效果在機器學習推斷方面甚至超過了GPU！這個成果也在Hot chips大會上發布了！”

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

而從亞馬遜F1計算實例的客戶來看，也多是和機器學習相關，“我們在亞馬遜彈性計算云(EC2)上實現了FPGA即服務(FPGA-as-a-Service) 在每個F1實例計算池上可配置多達8個FPGA 數據分析、視頻、安全、機器學習?！盇ndy指出。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

計劃采用F1實例的企業通過FPGA獲得的效率大幅提升，例如edico genome是做個體基因測序診斷的，通常只要幾小時就可以做一些健康檢查來檢測出基因缺陷，用于支持治療尤其是新生兒的治療?；驕y序需要很多不同的計算，所以FPGA非常合適。

“NGCODSC是一家規模非常小的公司，但是取得了非常驚人的成就，這給我們的啟發是小公司如何充分利用全球最大的云資源來加速在市場的發展。”Andy補充說。

【圖文】賽靈思5年轉型見成效，F(xiàn)PGA成超級數據中心主流應用

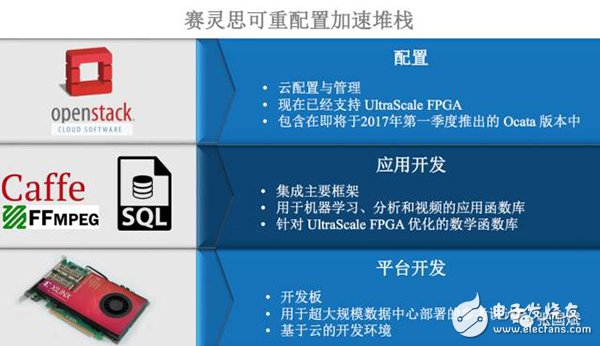

據介紹，賽靈思可重配置加速堆棧有三個層次，第一是平臺開發，在平臺層面首先有一個開發板，可以進行非常迅速的評估、開發和對標，同時這個開發板也可以作為一個設計參考，還可以作為一個生產板，支持以云為基礎的開發環境。

第二層是應用層，針對關鍵負載如機器學習、數據分析和視頻轉碼進行優化，賽靈思進行框架集成，選取一些普及率非常高的框架，例如機器學習領域的Caffe，可以進行深節點庫和Caffe集成，視頻轉碼的框架是FFMPEG。這個應用層還集成了SQL框架。

第三層是配置層，在Openstack已經成為超大規模數據中心管理平臺的事實標準下，賽靈思的可重配置堆棧也有支持Openstack的套件。
“對于應用的開發者來說，他們只要有框架可以使用就好，他們不需要去研究這個平臺是什么樣的設計，他們只希望有非常簡單易用效率非常高的框架就好，這也是我們可重配置加速堆棧的設計目的?！盇ndy強調。

他以機器學習為例來講解賽靈思可重配置加速堆棧的使用---首先是拿到機器學習一個框架，然后對它進行修改，包括它有一個編譯選項可以用于賽靈思的深度神經網絡。這個深度神經網絡可以執行像圖像識別，還有比較機械性的機器學習內容，深度神經網絡又和我們數據函數庫進行合作，在GEMM這個庫里，所有這些都可以為開發者提供支持?！拔覀兊目芍嘏渲眉铀俣褩２⒉皇且粋€成套的交鑰匙工程，而是可以幫助所有超大規模數據中心企業用他們自己的架構來管理他們要做的工作。他們會對我們的開發板進行修改，最后來制成自己的客戶板。”Andy指出。“他們也會在我們的庫里再加上他們自己機器學習的應用。當然除了我們的框架外，他們還可以使用不同的框架，比如谷歌青睞tenserflow，亞馬遜喜歡Maxnet等等，實際上我們替他們先完成80%的工作，還有20%是有待他們優化、細化，來實現自己定制化的目的?！?/p>

5、Steve Glaser: 加速賽靈思FPGA在超級數據中心中的主流應用

Steve Glasev認為FPGA未來在超級數據中心將成主流應用，尤其是及機器學習方面，在這方面GPU強在訓練，而FPGA強在推斷?！皬娜ツ觊_始，大家開始理解機器學習訓練看重的是浮點運算，需要非常高的性能，而且是高功耗計算，這個是GPU非常擅長的。但是一旦大規模部署訓練模型，就必須要大幅度的提高效率，需要新的推斷引擎來大大提升效率，比如3到4倍，同時還要最小限度損失精確性這就是FPGA的強項所在了?！彼麖娬{(diào)，“未來至少95%的機器學習的計算都是用于推斷，只有不到5%是用于對模型訓練，這是兩者的區別。”

“目前，F(xiàn)PGA在數據中心應用最大的瓶頸就是在采用方面的便利程度，因為很多的應用開發者非常希望能夠在自己最喜歡的框架下進行編程，所以我們也推出了可重配置加速堆棧，這是一個開端，但我們還沒有完全達到自己的目的。我們已經知道市場的需求是什么，大家已經開始知道怎么動手來做了，這是好的開始?！彼硎?。

另外，還有個趨勢，除Amazon EC2 F1實例之外，AWS還宣布了FPGA開發者亞馬遜機器映像（FPGA Developer Amazon Machine Image(AMI)）開發工具，AMI為包括賽靈思Vivado? Design Suite和Vivado許可證在內的開發工具和腳本預先構建，這意味著未來FPGA開發可以架在云端了！開發者以后可以省去很多l(xiāng)icense費用，這樣一來，未來甚至可以把ASIC原型驗證也搬到云端？

大家以腦洞大開一下想象FPGA未來如何改變我們的生活？
