先進駕駛輔助系統(ADAS)是實現智能汽車的關鍵要素,其須配備感測能力優異的車用攝影機,藉以提升汽車偵測周遭環境、行人的能力,并獲得更精準的偵測數值,降低事故發生機率,可望驅動車用攝影機需求顯著攀升。
汽車可望具備各種先進功能,以確保行車平安,包括與前車維持安全距離,或選擇適當車道行駛。因此,內建影像傳感器的攝影機日趨受到汽車產業歡迎,其不僅彌補汽車視線死角,更能記錄事故相關跡證。
汽車成像設備須具高密度記錄(HDR)與高敏感度功能,因為惡劣環境下,系統仍須繼續捕捉影像。
圖1詳述在各種應用中,先進駕駛輔助系統(ADAS)攝影機的傳感器須具備何種條件。不同應用所需的傳感器不同,像是毫米波雷達(Millimeter Wave Radar)、激光雷達、紅外線攝影機與可見光攝影機。

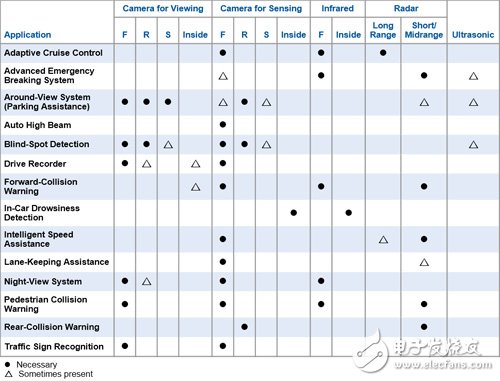

圖1 各種應用對ADAS系統攝影機傳感器的需求
汽車可望具備各種先進功能,以確保行車平安,包括與前車維持安全距離,或選擇適當車道行駛。因此,內建影像傳感器的攝影機日趨受到汽車產業歡迎,其不僅彌補汽車視線死角,更能記錄事故相關跡證。
汽車成像設備須具高密度記錄(HDR)與高敏感度功能,因為惡劣環境下,系統仍須繼續捕捉影像。
圖1詳述在各種應用中,先進駕駛輔助系統(ADAS)攝影機的傳感器須具備何種條件。不同應用所需的傳感器不同,像是毫米波雷達(Millimeter Wave Radar)、激光雷達、紅外線攝影機與可見光攝影機。
不同種類的傳感器,未來將滿足不同安全規定的需求。此外結合發光二極管(LED)燈亦為可行之道;譬如互補式金屬氧化物半導體(CMOS)影像傳感器已導入發光二極管大燈,可測量車輛與前方物體的距離,或利用光線強弱偵測移動物體。
國際研究機構Gartner預測,先進駕駛輔助系統的市場規模,將自2014年的56億美元成長至2018年的102億美元,2013到2018年間的年復合成長率(CAGR)為17.1%,而相關半導體需求也將自13.8億美元增至24億美元,2013到2018年間的年復合成長率為15.5%。
Gartner也預測,2020年每輛新車平均裝設的攝影機數量將超過六具(包括紅外線攝影機)。這代表車用影像傳感器營收將大幅成長,預期將自2014年的3.59億美元增至2018年的9.56億美元,2013到2018年間的年復合成長率達27.3%。
立法和技術創新 加速ADAS普及
美國于2014年3月推動《兒童交通安全法》(Cameron Gulbransen Kids Transportation Safety Act),要求新出廠汽車須配備后視攝影機,以防倒車時誤撞行人。
此法規將于2015年正式頒布,規定2018年5月后出廠汽車都須遵守上述規定。各家車廠已宣布,銷往美國市場的主要車款都將配備后視攝影機。其他國家可望推出類似法規,屆時將帶動先進駕駛輔助系統更為普及。
在許多國家,汽車必須接受公家單位的安全性能評估,例如歐盟的新車安全評鑒協會(Euro NCAP)、美國國家公路交通安全管理局(NHTSA),還有日本的自動車事故對策機構(JNCAP)。在安全評估中取得高分的關鍵,包括自動緊急煞車、車道偏離警告,還有其他透過車用攝影機技術所取得的相關功能。
而配備先進駕駛輔助系統的車輛安全評等通常得分較高,因其具安全性能,不論車廠或消費者都將其視為重要安全功能。
歐盟新車安全評鑒協會將于2016年把行人辨識技術列入評估項目之中。此舉將普及夜視技術(Night-vision),不再局限高規車款,而能打入更多主流車種。由于車廠、半導體制造商與軟件業者正加快腳步開發先進駕駛輔助系統技術,勢必帶動新安全系統商品化,高安全性車種將逐漸為市場接受。
此外由于先進駕駛輔助系統技術應用到其他領域,而其他領域的技術也逐漸為先進駕駛輔助系統采用,都將普及相關產品且能壓低價格。
以紅外線傳感器為例,部分工廠設施與路側設備,已將其導入夜視等相關應用。一旦夜視功能廣泛應用于汽車,將大幅降低光學鏡頭與影像傳感器的成本,因而能鼓勵家用美容及健康管理設備等產品采用相關技術。其他可能的應用方式也紛紛出爐,例如能監測老人活動的家用安全系統,以及鏈接照明與空調系統的節能裝置。
ADAS普及 需交通建設/消費者支持
有些先進駕駛輔助系統的功能,需道路基礎建設提供支持,譬如透過數字交通信息系統協助駕駛?cè)吮荛_塞車路段,或建置設施以利汽車之間就交通號志、交通管制與行人數量等進行溝通。這些設施都加速先進駕駛輔助系統普及;各界也致力于交通規則的標準化,例如車速及基礎架構規格,亦提升市場對先進駕駛輔助系統的接受度。
要推廣先進駕駛輔助系統,消費者則扮演重要角色。因為愈來愈多消費者希望記錄行車過程,中國、日本、俄羅斯與南韓等的行車記錄器出貨量持續上揚。
如果先進駕駛輔助系統能以低價提高駕駛舒適度,便有愈多消費者視先進駕駛輔助系統為選購車輛時的必要配備。將簡便的娛樂功能整合至先進駕駛輔助系統的趨勢,也是吸引消費者的特色之一。
因為先進駕駛輔助系統逐漸成為車廠競爭的關鍵利器,持續加快開發相關創新產品,使搭載先進駕駛輔助系統汽車的數量躍升,未來也促使成本穩定下滑。如此形成良性循環,進而鼓勵車廠將先進駕駛輔助系統列為汽車標準配備。
搭載ADAS車款銷售升溫
歐盟新車安全評鑒協會決定將行人辨識技術納入評估項目,已促使車廠降低夜視設備成本,做法為光學鏡頭開發新型材質,或針對影像傳感器開發新的封裝技術。因為有防撞設計的先進煞車系統,在價格跌落1,000美元后,便廣為市場采用。
先進駕駛輔助系統技術,目前仍局限少部分高規車種,但各大車廠的目標是盡快讓市場達到臨界質量(Critical Mass),并將此技術導入一般車款,以低廉成本大量生產。
一般而言,先進駕駛輔助系統所搭配的車內攝影機主要有以下幾項規格考慮:
畫素數
須在百萬畫素以上,才能辨識前方或兩側的車輛與行人;側視與后視功能需30萬畫素。物體辨識功能將成為未來影像傳感器的主要功能,國際研究機構預測百萬畫素將成為基準。
高敏感度
此功能對在黑暗中捕捉影像很重要。部分系統使用可見光與紅外線攝影機,提升辨識能力。
HDR
車用攝影機需此功能來補捉黑暗中的影像。
高速圖像處理
可立即偵測到物體。
可減少陽光或發光二極管照明造成噪聲的技術
此種技術搭配修正影像對比的技術,便可防止背光和過度曝光,還可改善發光二極管光線下的辨識能力。
影像傳感器
車用影像傳感器必須能夠承受不同溫度,區間從攝氏負40度到正100度。
ADAS系統 需高速圖像處理技術
利用車內攝影機、雷達或雷射裝置偵測道路、行人或其他車輛,還有透過車內系統預知危險狀況,這些技術和搭載相關功能的車輛都須具備高速處理復雜運算功能。
因此都必須提升硬件或軟件的技術,包括為核心處理器組合開發中央處理器(CPU)、整合繪圖處理器,還有優化圖像處理運算法。
相關技術進展包括日產汽車的360度環景監視器(AVM),能藉由車內監視器顯示影像,有如直接從車輛正上方拍攝,更能偵測移動中物體。
此功能是把車身四周裝置攝影機,所捕捉的影像透過處理器裝置收集并處理,再轉換與合成為有如自車體上方拍攝的影像;也采用圖像處理算法,讓系統能偵測移動物體,并發出警示。
半導體業者開發的訊號處理集成電路與現場可程序門陣列(FPGA)技術都跟高速運算有關。已有業者推出各種針對先進駕駛輔助系統所設計的商品,其中多數都能利用車上攝影機所捕捉到的影像,辨識接近車輛的物體,并執行高速運算以適時煞車或保持行車安全。
