《一步一步學ZedBoard & Zynq》系列第二篇，目的是為了學習不使用ARM PS情況下，只對Zynq PL的編程方法，同時學習Xilinx?PlanAhead工具的使用方法?

硬件平臺：Digilent?ZedBoard

開發環境：Windows XP 32 bit

軟件：?XPS 14.2 +PlanAhead 14.2?

新建工程LAB2

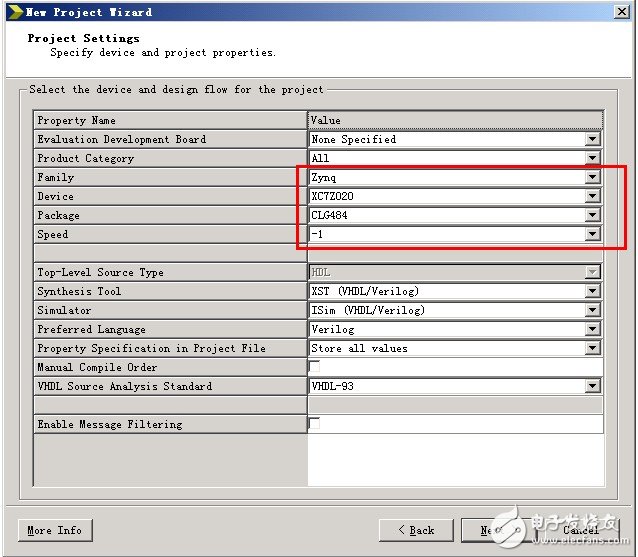

項目設置中，需要將芯片選為Zynq

選擇文件類型為verilog，名稱就ledwater

之后會提示引腳信息，默認空就可以，隨后可以通過verilog代碼來實現。

進入ISE后，添加源文件，內容如下

/*
《一步一步學ZedBoard & Zynq》些列第二篇：使用Zynq的PL做流水燈
2012年9月11日10:31:13
超群天晴
*/

module ledwater(
input BTNU,
input GCLK,
output [7:0] LD
);
wire clk,rst;
reg [7:0] LD_reg;
reg [31:0] cnt;

assign clk = GCLK;
assign rst = ~BTNU;
assign LD = LD_reg;

always@(posedge clk or negedge rst)
begin
if(rst==1'b0)begin
LD_reg <= 8'b1000_0000;
cnt <= 32'b0;
end
else begin
if (cnt == 32'd25000000)begin
cnt <= 32'b0;
LD_reg <=(LD_reg>>1)|(LD_reg<<7);
end
else begin
cnt <= cnt + 32'b1;
end
end
end

endmodule

這里設定BTNU為復位，GCLK是時鐘

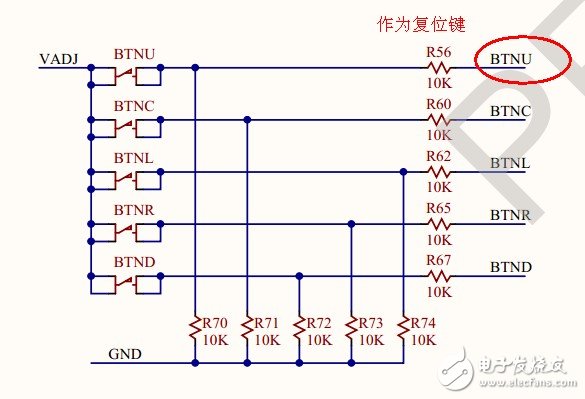

查看ZedBoard的原理圖，可以知道BTNU默認是低電平。

為了實現rst下降沿復位，第38句使用了一次取反

1 assign rst = ~BTNU;

小燈的移位采用“左移1位+右移N-1”模式，第29行可以看出來

1 LD_reg <=(LD_reg>>1)|(LD_reg<<7);

設定引腳約束，ucf內容如下。LOC表示引腳鎖定，IOSTANDARD表明引腳電平。完整的ucf文件可以從Diligent官方網站上下載

NET LD[0] LOC = T22 | IOSTANDARD=LVCMOS33; # "LD0"
NET LD[1] LOC = T21 | IOSTANDARD=LVCMOS33; # "LD1"
NET LD[2] LOC = U22 | IOSTANDARD=LVCMOS33; # "LD2"
NET LD[3] LOC = U21 | IOSTANDARD=LVCMOS33; # "LD3"
NET LD[4] LOC = V22 | IOSTANDARD=LVCMOS33; # "LD4"
NET LD[5] LOC = W22 | IOSTANDARD=LVCMOS33; # "LD5"
NET LD[6] LOC = U19 | IOSTANDARD=LVCMOS33; # "LD6"
NET LD[7] LOC = U14 | IOSTANDARD=LVCMOS33; # "LD7"

NET GCLK LOC = Y9 | IOSTANDARD=LVCMOS33; # "GCLK"
NET BTNU LOC = T18 | IOSTANDARD=LVCMOS18; # "BTNU"

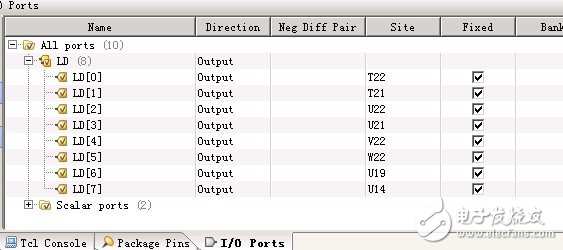

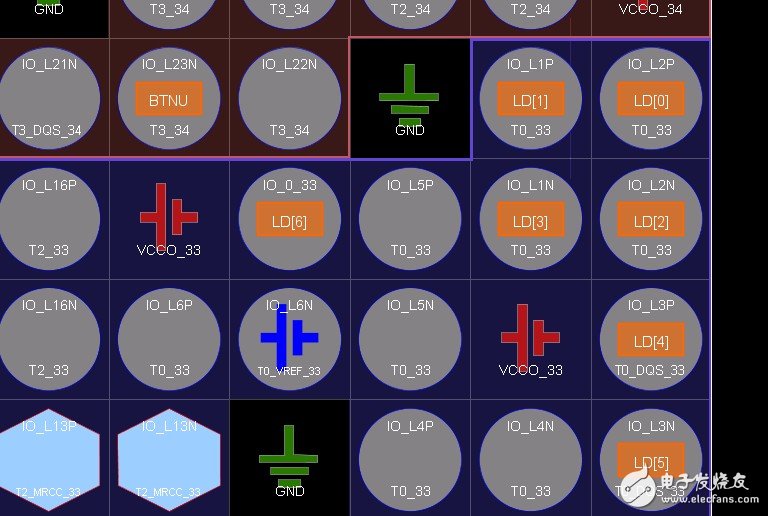

?使用PlanAhead I/O pin planing（post synthesis）可以看到引腳約束的結果

?

下載之后能看到板子上LD0~LD7流水效果

?

?

?

?
