通過嚴格的存儲器層級實現軟件定義數據路徑

與 CPU 類似，GPU 中的數據流也由軟件定義，并取決于 GPU 的嚴格而復雜的存儲器層級 [ 參考資料 17]。典型的 GPU 存儲器層級如圖 3 所示。

每個線程在寄存器文件中都有自己的存儲器空間，用以存儲線程的本地變量。少量線程（相同的存儲塊中）可通過共享存儲器通信 ；所有線程都能通過全局或片外存儲器通信 [ 參考資料 18]。

如圖 3 所示，與存儲器訪問有關的能耗和時延分別增加 100 倍和 80 倍以上，因?yàn)閿?shù)據需要遍歷存儲器層級——從寄存器文件到全局存儲器 [ 參考資料 15][ 參考資料 17][ 參考資料 19]。此外，存儲器沖突不可避免，會增大時延，導致 ALU 閑置，致使計算能力和效率降低。

?

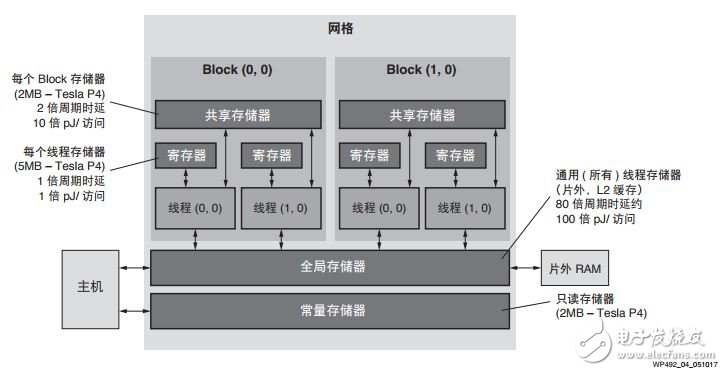

圖 3 ：典型的 GPU 存儲器層級

因此，如果實現 GPU 的計算和效率潛能，工作負載的數據流必須準確映射到 GPU 存儲器層級。工作負載要具備足夠的數據局部性，才能高效地映射到 GPU，實際上這樣的工作負載很少。對大多數工作負載而言，當在 GPU 上實現時，實際的計算能力和效率會大打折扣，解決方案的時延也會增加 [ 參考資料 19][ 參考資料 20]。

機器學習推斷作為量化實例，能清楚反應出這種數據流局限性。GPU 必須批處理，例如 128，以實現高效但時延更長的解決方案。最終，批處理使機器學習處理局部化，但代價是時延增加 [ 參考資料 21]。GoogLeNet v1 Inference 的 NVidia P40 基準測試結果可清楚地反映出該效應。對于 GoogLeNet v1，網絡因 P40 存儲器帶寬而受計算束縛，因此與批處理有關的存儲器帶寬削減不會產生很大幫助。然而，P40顯然需要 128 批處理以實現 50% 的 GPU 理論性能，會給系統帶來很大時延 [ 參考資料 16]。

有些情況下，可利用 CPU 對數據進行預處理，以便工作負載更好地映射到 GPU SIMT 架構和存儲器層級，但代價是產生更多 CPU 計算和功耗，抵消了 GPU 的優勢 [ 參考資料 7]。

有限的 I/O 選項
如“GPU 起源和目標工作負載”部分所述，GPU 的角色是作為協處理器。為了便于與主機通信，GPU以往只有一個硬 PCIe? 接口以及幾個片外 DRAM 接口（例如 GDDR5）。最近幾代產品中，有些 GPU 采用硬接口實現 GPU 到 GPU 通信。仍然需要使用 CPU 來與網絡進行連接以及向 GPU 分配任務，這會增加系統功耗，同時會因 PCIe 的有限帶寬而帶來瓶頸問題。例如，英偉達的 Tesla P40 支持 PCIe 3.0 x16，只能實現 16GB/s 帶寬。

GPU 廠商已經開始構建小型 SoC，例如 NVidia Tegra X1，能夠提供集成 GPU 計算、ARM? 處理器以及一些通用汽車外設（如 HDMI、MIPI、SIP、CAN 和基礎以太網）。這些器件只具備少量計算能力，必須依靠額外的分立 GPU 實現必要的計算能力。然而，分立 GPU 的接口有很大局限性，例如 Tegra X1 僅支持 PCIe 2.0 x4，造成嚴重瓶頸。額外的 SoC 的功耗會進一步降低平臺的效率。

片上存儲器資源
除了時延、效率和吞吐量方面的不利影響，片外存儲器的帶寬要顯著低于本地 / 片上存儲器。因此，如果工作負載需要依靠片外存儲器，不僅片外存儲器的帶寬會成為瓶頸，而且計算資源也會被閑置，從而降低 GPU 提供的計算功能和效率。

因此，更有利的做法是采用大型低時遲、高帶寬片上存儲器。再次以機器學習推斷為例，GoogLeNet 共需要 27.2MB 的存儲器，假設 FP32 方案，這樣沒能提供 GPU，這意味著需要片外存儲器 [ 參考資料 22]。很多情況下需采用高昂的高帶寬存儲器 (HBM) 和批處理，以防止內核閑置。如果選擇具有更大型片上存儲器的器件，就能避免 HBM 成本以及額外的時延和功耗問題。

功耗范圍
GPU 廠商在設計板卡和 GPU 時通常要適應 250W 功耗上限，并依靠有效熱管理來調節溫度。針對機器學習推斷市場，英偉達開發了滿足 75W 功耗范圍的器件，例如 Tesla M4 和 P4。即使 75W 也遠超出所允許的系統級功耗和熱范圍。 GPU 的絕對功耗依然是阻礙 GPU 廣泛使用的一大因素。

功能安全性
GPU 源自消費圖形處理和高性能計算領域，不存在功能安全性要求。隨著 GPU 廠商瞄準 ADAS 市場，功能安全性就變成了優先考慮和要求。器件需要全新設計，以確保實現所需的功能安全性認證等級，以便用在 ADAS 系統中。對 GPU 廠商來說這是一個長期學習過程，涉及各個方面，需要新的工具和設備。
