具有并行處理架構的平臺，例如FPGA和GPU，在快速分析大型數據集方面得到了廣泛應用。這兩項技術可以減輕運算密集型算法對CPU造成的負擔，在高度并行的平臺上進行處理。FPGA靈活性高、處理延遲低，但是由于容量不足，在浮點運算方面具有一定的局限性。GPU因?yàn)槠潇`活性、便捷性以及低成本的特點，已經成為并行處理的普遍選擇。它們可以成功地與FPGA協同工作，優化一個算法的執行速度。舉例來說，在一個算法中，當 GPU分析浮點數據時，內聯（Inline）計算能夠在FPGA上快速地執行。NVIDIA?計算統一設備架構（Compute Unified Device Architecture）CUDA?,，可以幫助創建基于GPU計算的算法，CUDA?允許用戶使用C編程語言及其NVIDIA擴展創建程序代碼。

?

?

圖1.FPGA和GPU可以與CPU協同工作，優化性能。

對于實時高性能計算領域的許多應用來說，都可以將數據和任務需求很好地映射到GPU中進行處理。高強度算術運算的算法應用非常適合在GPU上進行處理；如果一個應用中的算術運算相對于內存運算的比例較高，則表明當在GPU架構上解決這個計算任務可以帶來明顯的速度提升。舉例來說，對于處理多通道運算的應用，（如可以并行計算幾個FFT變換），或者數學運算（如大型的矩陣運算），都可以有效地映射到GPU中。

LabVIEW GPU分析工具包讓開發人員能夠在LabVIEW應用框架中充分利用GPU并行架構。該工具包利用了NVIDIA的CUDA工具包的功能，以及CUBLAS和CUFFT庫，同時允許開發人員直接調用那些在LVGPU SDK已經寫好的GPU代碼。

LabVIEW GPU 分析工具包

LabVIEW GPU分析工具包允許開發人員利用NVIDIA CUDA以及CUBLAS和CUFFT方法的核心資源，可以在LabVIEW中調用這些庫中封裝的函數。對于高級的運算，利用在CUDA中已經被開發的代碼，可以使用LabVIEW GPU分析工具包，將計算任務轉移到GPU中。請注意，該工具包將無法編譯LabVIEW代碼用于GPU，但是它可以在LabVIEW中使用封裝好的CUDA函數或者自定義的CUDA內核代碼。在唯一的設備執行環境中（即CUDA環境），通過處理CUDA核心程序運算及其參數，高級的自定義內核代碼可以在LabVIEW執行過程中安全地調用。該環境還確保了所有的GPU資源和功能要求得到妥善管理。

LabVIEW GPU分析工具包的出現能夠使科學家和工程師執行大規模的數據采集、將數據塊轉移到GPU進行快速處理，并在統一的LabVIEW應用程序中查看處理的數據。常見的信號處理技術和數學運算，例如信號的快速傅立葉變換，可以通過直接調用NVIDIA庫中相應的VI來實現，非常方便。這樣，開發人員可以使用所有可用的計算資源快速開發應用的原型。對于那些已經在CUDA出來的復雜的應用程序，能夠被用于LabVIEW當中，使用自定義的算法快速地處理數據。

在GPU上快速處理FFT運算

一般情況下，使用LabVIEW GPU 分析工具包與GPU通信可以被細分為三個階段：GPU初始化、在GPU上執行運算，以及釋放GPU資源。下面的部分將討論使用LabVIEW GPU分析工具包將一個FFT運算任務從CPU FFT轉移到GPU中。

?

?

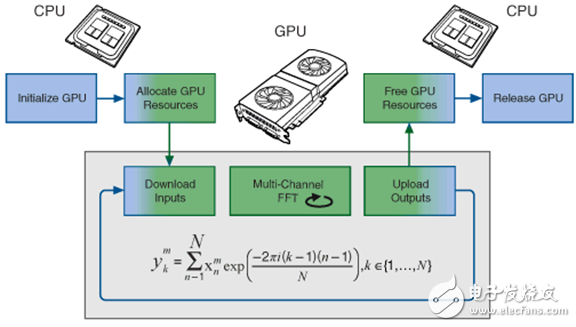

圖2. 將一個FFT運算任務從CPU轉移到GPU進行分析的程序流程。

本范例對來自多個仿真通道的仿真信號進行FFT運算，來模擬來自DAQ設備或日志文件的多通道輸入數據的采集。該工作流程是典型的將一個FFT運算任務從CPU轉移到GPU進行分析的過程。

I. 初始化GPU資源

?

?

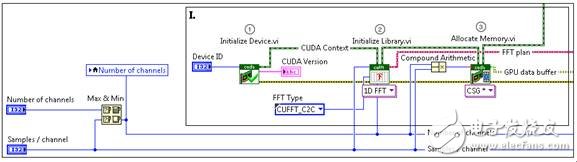

圖3. 初始化GPU資源

首先，選擇一個GPU設備是很有必要的。接著，將創建CUDA環境，用于實現LabVIEW和GPU間的通信。這是通過使用Initialize Device VI來完成的。接下來，GPU將通過選擇FFT的類型為FFT運算做準備。該類型包括FFT大小、在GPU上并行執行FTT的數量，以及輸入信號或者譜線的數據類型等信息。該過程將預定GPU上的資源，實現最高的性能。Allocate Memory VI在GPU上創建一個內存緩沖區，用于CPU和GPU間的數據傳輸，以便進行FFT運算。它將存儲用于下載到GPU的通道數據，以及GPU上計算完成后準備上傳到CPU的數據結果。

II. 在GPU上執行FFT計算

?

?

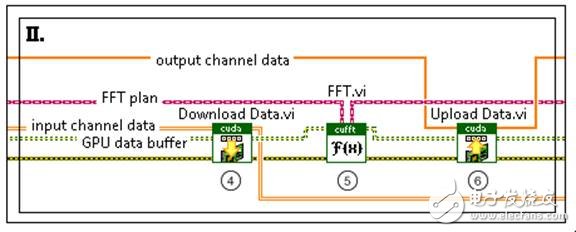

圖4. 在GPU上執行FFT通信

首先，從CPU傳輸數據到GPU的緩沖區上來執行計算。在GPU上執行FFT計算時，將利用其大規模的并行架構來同時計算每個通道的FFT。當計算完成后，數據從GPU的緩沖區傳輸回CPU中的數組中。Download Data VI將存儲在LabVIEW數組中的多通道數據從CPU傳輸?shù)皆诔跏蓟A段已經分配的緩沖區中。FFT VI為每一個下載的通道數據并行計算其頻譜。最后，Upload Data VI將存儲在GPU緩沖區中的頻譜數據傳輸回LabVIEW數組，用于CPU進一步處理。

III. 釋放GPU資源

?

?

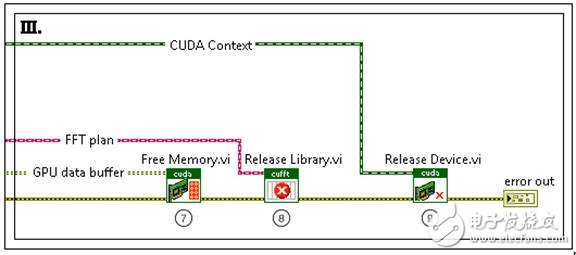

圖5.釋放GPU資源

最后一步的操作是釋放第一步中初始化的GPU資源。Free Memory VI釋放GPU上用來存儲FFT數據的緩沖區。Release Library VI釋放GPU上在FFT運算初始化過程中保留的資源。最后，Release Device VI釋放CUDA環境初始化過程中為建立GPU通信所保留的GPU資源。

結論

使用LabVIEW GPU 分析工具，開發人員能夠?qū)⒅匾倪\(yùn)算轉移到GPU中進行處理，從而釋放CPU資源用于其它任務。這為LabVIEW用戶提供了一個非常強大的、前所未有的處理資源?，F(xiàn)在，無論使用FPGA和CPU，還是GPU，采集到的數據可以快速地被處理，并可以從一個單一的LabVIEW應用程序中查看。因此，用戶能夠更有效地利用系統資源，同時最大限度地減少高度并行的數據處理運算和轉換所帶來的計算成本。
