在使用我們的最新模數轉換器 (ADC) 和數模轉換器 (DAC) 設計系統時，我已知道了很多有關 JESD204B 接口標準的信息，這些器件使用該協議與 FPGA 通信。此外，我還在 E2E 上的該欄目下閱讀了各種技術文章及其它博客文章，明白了為什么 JESD204B 是 LVDS 和 CMOS 接口的后續產品。

有一個沒有深入討論的主題就是解決 ADC 至 FPGA 和 FPGA 至 DAC 鏈路問題的協議部分，這兩種鏈路本來就是相同的 TX 至 RX 系統。作為一名應用工程師，我所需要的就是了解其中的細微差別，這樣才能充分利用 JESD204B 通過現有 LVDS 和 CMOS 接口提供的優勢。

有了 JESD204B，您無需再：
1、使用數據接口時鐘（嵌入在比特流中）
2、擔心信道偏移（信道對齊可修復該問題）
3、使用大量 I/O（高速串行解串器實現高吞吐量）
4、擔心用于同步多種 IC 的復雜方法（子類 1 和 2）

我們來考慮一種由 ADC 等數字源向 FPGA 發送數字數據的簡單情況。在正確發送或接收數據之前，有幾件事必須要做，如圖 1 所示以及下文所說明的那樣。

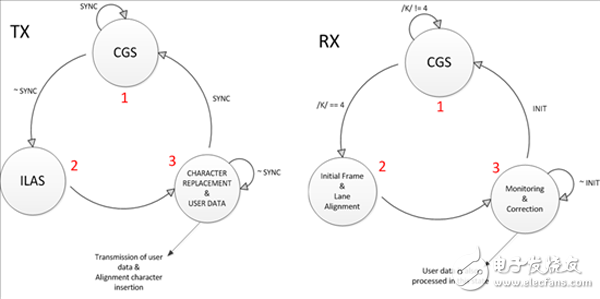

圖 1. JESD204B 協議狀態圖

1. 代碼組同步 (CGS) — 不需要接口時鐘，因此 RX 必須將其數位及字邊界與 TX 串行輸出對齊。RX 可向 TX 發送 SYNC 請求，讓其通過所有信道發送一個已知的重復比特序列，本例中每字符每 K 是 K28.5。確切的字符比特序列可在標準中找到。RX 將移動每個信道上的比特數據，直到找到 4 個連續的 K28.5 字符為止。這時，它不僅將知道比特及字邊界，而且已經實現了 CGS。隨后，它會取消對 SYNC 的斷言，而 TX 和 RX 則都會進入下一個狀態：初始信道對齊序列 (ILAS)。

2. ILAS — JESD204B 協議的一個良好特性可實現通過 RX 模塊中的一些 FIFO／緩沖器吸收信道偏移。在實現 CGS 后，TX 可在每個信道上發送已知的字符幀集合，稱為信道對齊序列（以每字符每 R K28.0 開始，以每字符每 A K28.3 結束）。收到對齊序列后，RX 會對數據進行 FIFO 緩沖，直到所有信道都收到完整的對齊序列。由于已經知道了整個序列，因此信道隨后可重新對齊，這樣每個信道上的任何信道偏移都可通過 FIFO 存儲器吸收，而且，信道隨后還可在相同的時間點、在 RX 模塊內釋放該數據。這可緩解為串行解串器信道提供匹配布局的需求，因為信道偏移可通過 FIFO 存儲器吸收。

3. 用戶數據 — 在代碼組同步及信道對齊后，就可正確接收用戶數據。如果在該最后狀態時用戶數據無效，則需要重新啟動本過程，RX 會發送一個 SYNC 請求重新開始該過程。

第一次使用新技術可能會令人生畏。如果您正考慮在下個項目中使用該接口，希望我對 JESD204B 中協議的簡單介紹能幫助您緩解這種不適。
?
