創建自定義賽靈思板級描述（XBD）文件不僅有助于節省時間，而且還能確保設計項目按計劃推進。為您設計的任意開發板創建一個XBD文件并非難事。

FPGA廠商推出了許多出色的評估板和專用開發板，既可用于評估FPGA，甚至還能作為開發系統的基礎。不過有時設計項目需要的功能可能在評估板上并未提供，或者需要一款較小型的終端系統。在此情況下，設計團隊必須構建一款定制開發板。

賽靈思每款評估板都配套提供一份XBD文件，其列出了FPGA的板載外設、配置、控制寄存器和引腳。XBD文件不僅可確保設計團隊工作有條不紊地開展工作，而且還有助于他們?yōu)楫斍澳酥廖磥碓陂_發板上實現的設計制定最佳策略。

當然，如果您創建的是定制開發板，那就無法獲得賽靈思提供的XBD文件支持。但是花時間開發自己的XBD文件還是值得的。專門制作的XBD文件能幫助設計團隊管理項目，簡化設備驅動程序和固件開發。所幸的是，經過一番研究和努力，用戶不費周折就可以為自己的開發板創建一份自定義XBD文件。（對使用Vivado設計套件的用戶而言，賽靈思在隨Vivado設計套件2014.1版本一并推出的新型實用工具Board Manager中提供了XBD優化功能。如欲了解更多信息，敬請查閱“Vivado設計套件用戶指南” http:/china.xilinx.com/support/docu-mentation/sw_manuals/xilinx2013_3/ug898-vivado-embedded-design.pdf 。）

下面我們來看看開發自定義XBD文件的方法之一。就本實例設計而言，我們針對采用Virtex?-5 FX30T FPGA的定制開發板創建XBD文件。

我們從賽靈思和分銷商安富利(Avnet)提供的技術文檔入手。由于我們必須自己編寫XBD文件，因此必須遵循XBD語法。賽靈思已在平臺規范格式參考手冊中介紹了XBD語法（敬請查閱： ）。

您的定制開發板極可能需要串行通信（RS232和RS422）、模數轉換器(ADC)、數模轉換器(DAC)、RAM和閃存存儲器。正好賽靈思和安富利的評估板也提供這些外設，所以找到有類似部件的開發板并參考其相關XBD文件就能加快自定義XBD文件的開發進程。

每個XBD文件都有不同的模塊，其定義了開發板支持的FPGA接口，并且每個模塊都有一系列屬性、參數和端口。因此文件第一項記錄就是全局屬性命令、廠商信息、開發板名稱及其版本號、輔助Web URL以及開發板描述的簡明版本和詳細版本。

文件的本地屬性命令在BEGIN-END模塊之間進行定義，并用特定格式表達，這也可以查閱平臺規范參考手冊。就本實例來說，我們將使用面向Virtex-5FX30T FPGA的ISE設計套件12.4版本。Virtex-5FX30T FPGA含有可配置邏輯單元和PowerPC? 440硬核。

除了FPGA之外，定制開發板將根據設計需要還包括不同外設，如串行通信接口（RS232、RS422）、ADC、DAC、SRAM等。您可通過使用串行通信專用IP模塊來滿足多個UART需求。例如，您可用外部存儲器控制器(EMC) IP實現SRAM與FPGA的連接，并用通用I/O (GPIO) IP將ADC和DAC與FPGA相連接。

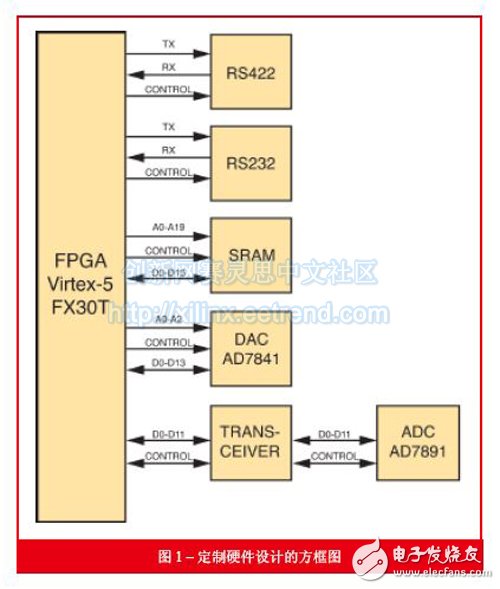

在我們的實例設計中，我們制作自定義XBD文件來滿足器件數據手冊中列出的功能及器件需求。FPGA的輸入時鐘信號為20 MHz。處理器運行頻率為200MHz，而處理器本地總線(PLB)工作頻率為100 MHz。根據上述信息，我們能夠保證維持本地器件驅動時序。圖1給出了定制硬件的方框圖。

?

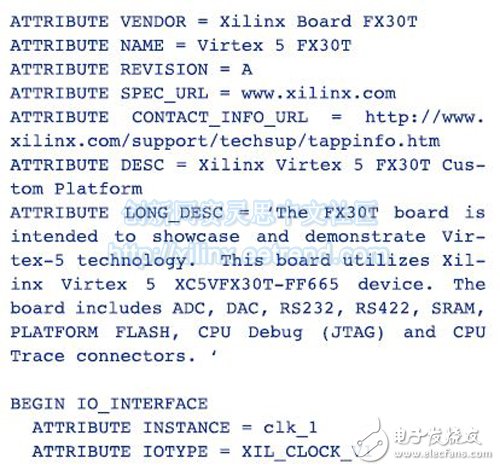

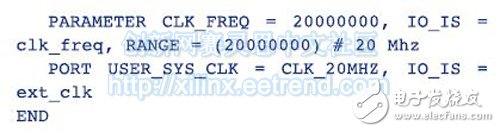

讓我們開始創建自定義文件。首先從全局屬性命令著手，隨后是時鐘信號，這是所有開發板都必須遵循的步驟，如下所示：

?

?

接下來我們要在文件中逐一列出開發板的所有外設。（對每個外設模塊詳細編碼信息感興趣的讀者可查閱配套提供的PDF文件《定制開發板XBD編碼詳情》，敬請訪問官方網站。）

數模轉換器
讓我們從Analog Devices提供的數模轉換器AD7841開始，該數模轉換器(DAC)具有8個通道、3條地址線和14位數據線以及一些可處理器件功能的控制信號。該器件通過賽靈思的GPIO IP核與FPGA相連。而器件的地址線（A0-A2）則與處理器地址線相連。

該DAC具有4種控制信號：LDACN、CSN、WRN和CLRN。組建這些信號有兩種方法，您既可以給每個信號分配一個位，也可以直接設計一個4位寄存器，具體取決于您的應用所需的信號處理方式。該DAC為14位D0-D13。
