創建自定義賽靈思板級描述（XBD）文件不僅有助于節省時間，而且還能確保設計項目按計劃推進。為您設計的任意開發板創建一個XBD文件并非難事。

FPGA廠商推出了許多出色的評估板和專用開發板，既可用于評估FPGA，甚至還能作為開發系統的基礎。不過有時設計項目需要的功能可能在評估板上并未提供，或者需要一款較小型的終端系統。在此情況下，設計團隊必須構建一款定制開發板。

賽靈思每款評估板都配套提供一份XBD文件，其列出了FPGA的板載外設、配置、控制寄存器和引腳。XBD文件不僅可確保設計團隊工作有條不紊地開展工作，而且還有助于他們?yōu)楫?dāng)前乃至未來在開發板上實現的設計制定最佳策略。

當然，如果您創建的是定制開發板，那就無法獲得賽靈思提供的XBD文件支持。但是花時間開發自己的XBD文件還是值得的。專門制作的XBD文件能幫助設計團隊管理項目，簡化設備驅動程序和固件開發。所幸的是，經過一番研究和努力，用戶不費周折就可以為自己的開發板創建一份自定義XBD文件。（對使用Vivado設計套件的用戶而言，賽靈思在隨Vivado設計套件2014.1版本一并推出的新型實用工具Board Manager中提供了XBD優化功能。如欲了解更多信息，敬請查閱“Vivado設計套件用戶指南” http:/china.xilinx.com/support/docu-mentation/sw_manuals/xilinx2013_3/ug898-vivado-embedded-design.pdf 。）

下面我們來看看開發自定義XBD文件的方法之一。就本實例設計而言，我們針對采用Virtex?-5 FX30T FPGA的定制開發板創建XBD文件。

我們從賽靈思和分銷商安富利(Avnet)提供的技術文檔入手。由于我們必須自己編寫XBD文件，因此必須遵循XBD語法。賽靈思已在平臺規范格式參考手冊中介紹了XBD語法（敬請查閱： ）。

您的定制開發板極可能需要串行通信（RS232和RS422）、模數轉換器(ADC)、數模轉換器(DAC)、RAM和閃存存儲器。正好賽靈思和安富利的評估板也提供這些外設，所以找到有類似部件的開發板并參考其相關XBD文件就能加快自定義XBD文件的開發進程。

每個XBD文件都有不同的模塊，其定義了開發板支持的FPGA接口，并且每個模塊都有一系列屬性、參數和端口。因此文件第一項記錄就是全局屬性命令、廠商信息、開發板名稱及其版本號、輔助Web URL以及開發板描述的簡明版本和詳細版本。

文件的本地屬性命令在BEGIN-END模塊之間進行定義，并用特定格式表達，這也可以查閱平臺規范參考手冊。就本實例來說，我們將使用面向Virtex-5FX30T FPGA的ISE設計套件12.4版本。Virtex-5FX30T FPGA含有可配置邏輯單元和PowerPC? 440硬核。

除了FPGA之外，定制開發板將根據設計需要還包括不同外設，如串行通信接口（RS232、RS422）、ADC、DAC、SRAM等。您可通過使用串行通信專用IP模塊來滿足多個UART需求。例如，您可用外部存儲器控制器(EMC) IP實現SRAM與FPGA的連接，并用通用I/O (GPIO) IP將ADC和DAC與FPGA相連接。

在我們的實例設計中，我們制作自定義XBD文件來滿足器件數據手冊中列出的功能及器件需求。FPGA的輸入時鐘信號為20 MHz。處理器運行頻率為200MHz，而處理器本地總線(PLB)工作頻率為100 MHz。根據上述信息，我們能夠保證維持本地器件驅動時序。圖1給出了定制硬件的方框圖。

?

讓我們開始創建自定義文件。首先從全局屬性命令著手，隨后是時鐘信號，這是所有開發板都必須遵循的步驟，如下所示：

?

?

接下來我們要在文件中逐一列出開發板的所有外設。（對每個外設模塊詳細編碼信息感興趣的讀者可查閱配套提供的PDF文件《定制開發板XBD編碼詳情》，敬請?jiān)L問官方網站。）

數模轉換器
讓我們從Analog Devices提供的數模轉換器AD7841開始，該數模轉換器(DAC)具有8個通道、3條地址線和14位數據線以及一些可處理器件功能的控制信號。該器件通過賽靈思的GPIO IP核與FPGA相連。而器件的地址線（A0-A2）則與處理器地址線相連。

該DAC具有4種控制信號：LDACN、CSN、WRN和CLRN。組建這些信號有兩種方法，您既可以給每個信號分配一個位，也可以直接設計一個4位寄存器，具體取決于您的應用所需的信號處理方式。該DAC為14位D0-D13。

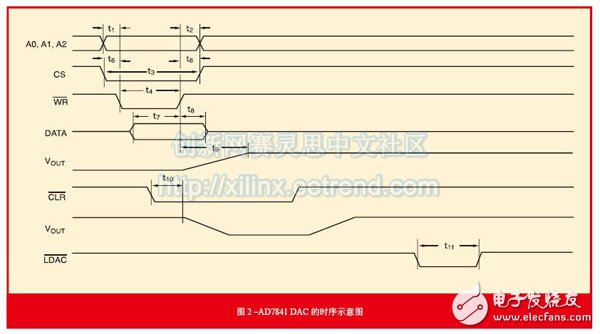

現在我們已經了解XBD文件中所列首個器件DAC的一個細節，下面我們來了解一下如何寫入固件。在開發器件驅動程序時，我們應認真研究數據手冊和時序示意圖。時序示意圖如圖2所示。

?

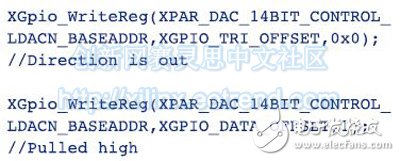

器件數據手冊說明了用戶必須閱讀時序示意圖并生成控制信號。時序信息t0-t11完全遵照Analog Devices提供的數據手冊（AD7841）。第一步要設置信號方向?yàn)槌隹?，然后通過寫入1到相應地址將其拉高。例如，將方向LDACN信號設為出口，然后通過以下語句將其拉高：

?

信號之間的延遲可用“for”循環，也可選擇“NOP”指令來實現。每個信號的序列和建立-保持時序也同樣重要，這些規范均在器件數據手冊中予以提供。這里，當處理器運行頻率為200 MHz時，每個增量相當于5納秒。

借助賽靈思EMCIP核與XBD文件，存儲器的接口連接和控制變得輕松簡便。我們?cè)谄骷?shù)據手冊中找到了時序約束，并將其列在XBD文件中。

通信與SRAM接口
我們將使用賽靈思的XIL UART IP將RS232和RS422驅動程序IC與Virtex-5 FPGA實現接口相連。我們針對RS422和RS232通信分別選擇了MAX3079和MAX3237這兩款Maxim器件。我們通過GPIO IP核來生成RS422 IC的控制信號。

就存儲器而言，我們選擇賽普拉斯的靜態RAM，即CY7C1061BV33器件，從而利用賽靈思外部存儲器控制器IP核（XIL_EMC）將其連接到FPGA。借助該IP核和XBD文件，存儲器的接口連接和控制變得輕松簡便。我們?cè)谄骷?shù)據手冊中找到了時序約束，并將其列在XBD文件中。由于賽靈思IP核足以處理該存儲器，因而無需使用單獨的器件驅動器。

ADC接口
在該設計中，將ADC與FPGA進行接口相連是一個難題，因?yàn)閬?lái)自不同傳感器的所有輸入模擬信號都在±10V范圍之內。為了滿足實例板的功能要求，我們選用了Analog Devices的AD7891-1。該ADC具有8個通道和一個12位數據總線，并提供可選的串行和并行接口。在該設計中，經實踐證明并行接口是更好的選擇。

該器件工作在5V輸入上，由于FPGA I/O電壓為3.3V，因此我們的設計需要可實現與FPGA接口相連的收發器。接下來我們將會把此收發器作為緩沖器。收發器在一側連接到FPGA，而在另一側則連接到ADC。FPGA可處理緩沖器的控制信號。我們需要認真處理器件的方向引腳和輸出啟用引腳，以便控制FPGA到ADC的數據流，反之亦然?？蓪⑵骷刂菩盘?hào)歸組為5位寄存器。

器件的轉換端（EOCN）應在自定義XBD文件中分開列出，因?yàn)檫@是一個非常重要的信號。EOCN表明轉換已經完成且新數據可用于FPGA進行處理。

緩沖器接口
在本設計中，我們選擇了德州儀器的SN74ALVC164245電平位移收發器作為緩沖器。其是一款16位非反相總線收發器，擁有2個單獨的端口及供電軌?？蓪⑵骷亩丝贐與5V ADC連接，而端口A則與3.3V FPGA連接。該配置支持從5V到3.3V的信號轉換，反之亦然。

方向引腳設為低，將端口B的數據傳輸至端口A。若設為高，則情況正好相反，端口A的數據將被傳輸?shù)蕉丝贐。要讀取ADC的數據，需要將輸出使能（OEN）和方向（DIR）引腳設為低。在寫入操作中，F(xiàn)PGA將向ADC發送指令，且方向引腳為高而輸出啟用引腳為低。在我們的實例設計中，我們將緩沖器的輸出啟用引腳進行拉高，從而避免了總線沖突。我們?cè)谠撛O(shè)計中使用了兩個緩沖器和兩個ADC。

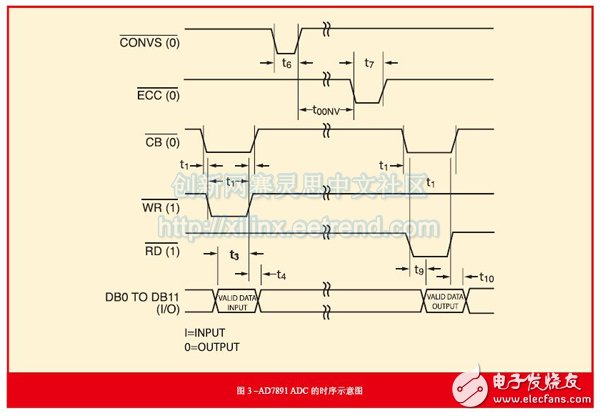

圖3為并行接口模式的時序示意圖，我們用它來生成控制信號。從t0到t11的信號時序通過Analog Devices的器件數據手冊引用。

?

您可用Notepad或WordPad等任何編輯程序創建或修改該文件。您必須將此文件保存擴展名為.xbd的格式文件。完成后，文件必須保存到特定的路徑下，當創建新項目時，對EDK工具直接可見。啟動新項目時，應為定制開發板選擇該文件。

例如，假設開發一個名為“customboard”的開發板，該開發板對EDK工具可見，您應當遵循特定的目錄結構要求。這是很重要的一步。我們的實例“customboard_RevX_vX_X_0.xbd”一旦創建后，必須保存到以下目錄下：

示例路徑：

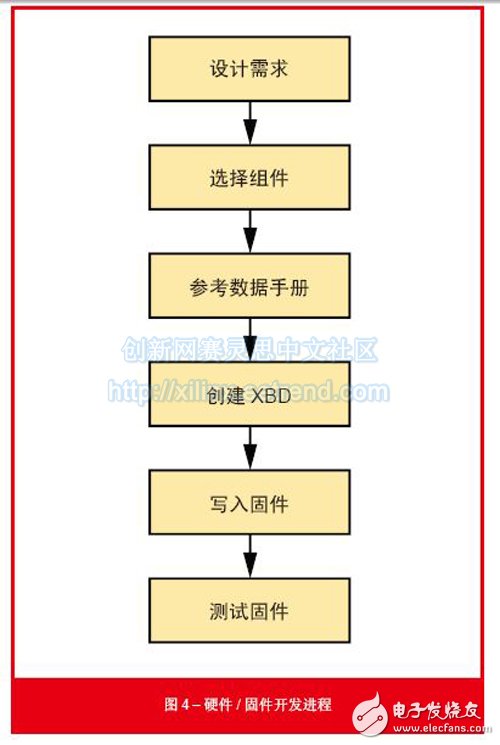

此外，針對任何應用的硬件或固件開發也應遵循特定的步驟，如圖4所示。

?

加速開發進程
打造定制硬件以便為自己的特定應用開發器件驅動程序，這對于嵌入式設計人員來說是一項充滿挑戰性的工作。賽靈思提供了大量有關開發過程的文獻資料，也為開發工作提供了通用板級描述文件。您可輕松定制并修改該文件以滿足您自身定制硬件的需求。硬件配置如需任何修改或改動，您只需參考一個統一的文件即可，并將所有器件相關的改動整合到該文件中。這樣，自定義XBD文件就能提高生產力，加速開發進程。
