摘要：基于FPGA設計了一高速數字下變頻系統，在設計中利用并行NCO和多相濾波相結合的方法有效的降低了數據的速率，以適合數字信號處理器件的工作頻率。為了進一步提高系統的整體運行速度，在設計中大量的使用了FPGA中的硬核資源DSP48。Xilinx ISE14.4分析報告顯示，電路工作速度可達360MHz。最后給出了在Matlab和ModelSim中仿真的結果，驗證了各個模塊以及整個系統的正確性。

數字下變頻(Digital Down Conversion，DDC)是軟件無線電系統的關鍵模塊之一，其可將高頻數據流信號變成易于后端數字信號處理器(Digital Signal Processor，DSP)設備實時處理的低頻數據流信號。在數字下變頻實現中，隨著信號采樣率的不斷提高，數據率也會相應的提高，但是實際應用中隨著數據速率的不斷提高，數據處理器件(如FPGA)的處理速度會無法滿足要求而不能正常工作，從而帶來了數字信號處理的瓶頸問題。本設計就是以多路并行NCO技術為基礎，研究了如何在FPGA中用多路并行采樣數據的方式來解決數據處理器件無法提供高速率的匹配信號的問題，并給出了高速DDC實現的架構和仿真結果。

1 數字下變頻基本原理

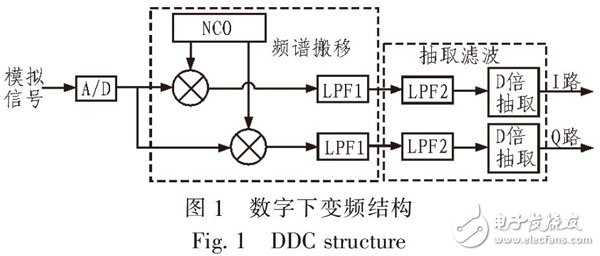

數字下變頻主要由頻譜搬移和抽取兩部分組成，如圖1所示，其中頻譜搬移包含數控振蕩器(Numerically Controlled Oscillators，NCO)、乘法器和低通濾波器(LPF，Low Pass Filter);抽取包含抽取濾波器(LPF2)和D倍的抽取，LPF2是為了限制信號的頻譜，以免抽取后發生混疊。

模擬信號經過A/D轉換后分成兩路信號，一路信號和NCO輸出的正弦信號相乘(同相分量)，一路和NCO輸出的余弦信號相乘(正交分量)，之后經過低通濾波器(LPF1)將高頻分量濾除，然后信號經過抽取濾波以降低速率，最終輸出的兩路信號就可以送往后續的數字信號處理器中做進一步的處理。

2 高速DDC系統設計

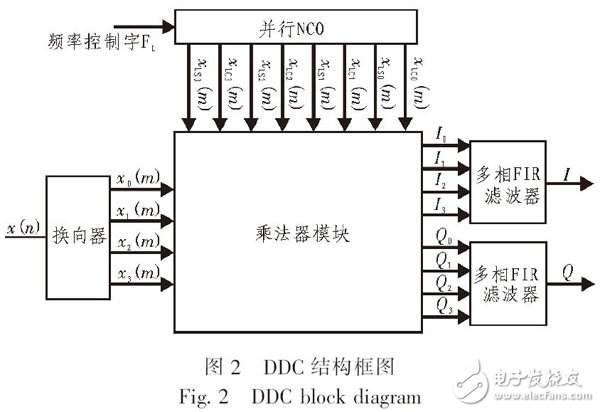

文中設計了一種基于并行NCO的高速DDC，可大大降低對FPGA處理速度的要求，其實現如圖2所示，該系統主要由換向器、并行NCO、乘法器模塊和兩個多相FIR濾波器組成。換向器右側的所有電路都是工作在Fs/4的時鐘頻率上，換向器將速率為Fs，16 bit的數據變成4路Fs/4，16 bit的數據。對于輸入速率要求較高的場合(例如，速率超過500M)，對于輸入接口需要用到Xilinx的硬件原語IDDR。

換向器將一路高速率數據分成四路低速率數據輸出，并行NCO的輸出頻率和起始相位受FL控制，分別輸出8路正余弦數據，乘法器模塊實現NCO輸出數據和四路低速率數據的相乘，輸出四路正交分量和四路同相分量，之后將這8路數據送入低通濾波器中進行濾波處理，最后將同相分量和正交分量分別輸出。

2.1 并行NCO設計

NCO是用來產生載波cosωct和sinωct的部件。
假設NCO的多相分解路數為D，我們可以將x(n)寫為如下形式：

由式(1)和式(2)可以看出，經過多相分解之后，數據由原來一路x(n)變?yōu)榱薉個支路，假設x(n)的采樣率為fs，那么多相分解后，每個支路的采樣率為fs/D，即每一條支路上數據速率變?yōu)閒s/D，相比原來一路x(n)的情況，數據到來的速率慢了D倍。

圖1中，一路x(n)的采樣率為，fs，那么NCO的輸出載波相位的速率也必須是fs。假設NCO輸出給上面支路的余弦信號為xLC(n)，NCO輸出給下面支路的正弦信號為xLS(n)，假設xLC(n)和xLS(n)的初始相位都為0，其頻率都為fL，我們以xLC(n)為例來說明。未采樣之前的模擬信號為

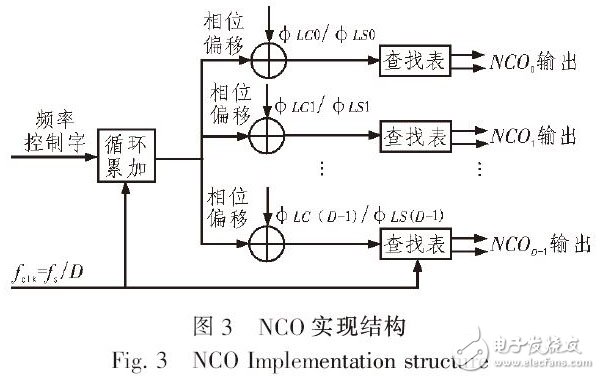

由式(4)可以看出，多相分解之后，雖然每個支路的采樣率，即數據到來的速率變慢了D倍，但是每個支路NCO輸出的頻率仍然是fL。我們還需要進一步降低NCO的輸出本振信號頻率，因為通常情況下，利用NCO產生本振信號需要使用一個主時鐘fclk，這個主時鐘fclk必須是FPGA可以穩定運行的時鐘，其頻率不可能太高，而且，實際應用中，NCO輸出的本振信號的頻率不能超過主時鐘fclk。因此無法直接產生所需要的輸出頻率，但是，我們可以利用三角函數的轉換關系，間接的產生。本文所設計的NCO采用如圖3所示的結構。
