在移動互聯、智能終端的高速發展和普及下，網絡熱點和盲點急需靈活的方案來完善覆蓋。 由于基站選址和工程施工難度越來越大，施工成本越來越高，基站設備的集成化、小型化、低功耗、 低成本、 可控性和智能化將是主流趨勢。對此一系列小型化基站設備和技術Small-Cell（小型基站）誕生。 Small-Cell源于最初為家庭設計的Femto-Cell技術， 現今延伸到企業Pico-Cell、 城市Metro-Cell、和現代Micro-Cell。

為什么選用Small-Cell， 因為它可以應用于不同的地形環境，可以用于家庭，也可用于企業。 也提供更好的覆蓋（10米到200米的范圍）, 容量， 可以用來補盲宏基站信號微弱的區域，且更易部署和調度。越來越多的人希望在任何地方使用移動手機，這使得移動數據更多的是應用在室內并在逐步增長，而Macro-Ccell在室內的覆蓋很差，但Small-Cell覆蓋效果則更好。

Small Cell和Macro Cell相比，租金費用、維護和供電費用更低，所以，它擁有更低的運營成本。 有研究表明，運營商們普遍預計在未來的網絡市場中，Small-Cell將比Macro-Ccell扮演更重要的角色。

隨著移動數據流量的增長，運營商普遍認為分流移動數據是高效使用無線頻譜資源的好辦法。Small- Cell是3G數據分流的重要成分，他們并認為Small-Cell是管理LTE A頻譜的有效辦法，而不只是使用Macro-Cell管理LTE A頻譜。移動運營商正在尋求更小的基站和Wi-Fi熱點，以便更好地覆蓋戶外場所和人口稠密的地區，而帶Wi-Fi的解決方案無疑可更好的幫助運營商節約寶貴的頻段資源。

Xilinx Zynq?-7000 系列器件集合了處理器軟件及FPGA硬件的可編程SoC，這樣提升了系統的集成度，性能，靈活性，可擴展性。Zynq?-7000 系列器件并且從系統層面提供功耗降低，更低成本，更快的速度投向市場。與傳統的SoC方案，基于Zynq-7000 Soc器件開發, 允許設計者根據不同應用場景，靈活地添加不同的外設及硬件加速器，從而達到最優化和差異性目標。

1 Xilinx Zynq?-7000 SoC系列概要

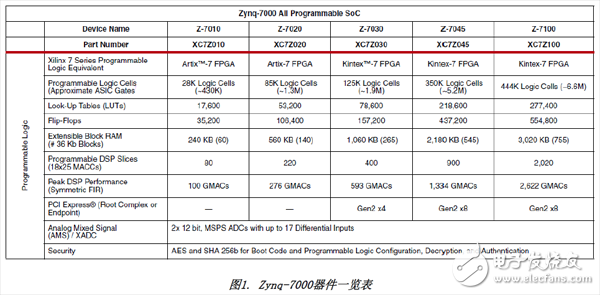

Xilinx Zynq-7000 SoC系列利用Xilinx 7 系列28nm技術。Zynq-7010和Zynq-7020是基于Artix?-7 FPGA 的SoC器件，提供更低的功耗和成本。Zynq-7030, Zynq-7045和Zynq-7100是基于Kintex?-7 FPGA的SoC器件，提供更高的性能與I/O速率。器件一覽表如圖1所示。

Xilinx Zynq-7000 SoC 包括Processing System(PS)和Programmable Logic(PL)兩大部分。其中Processing System(PS)是：
? 基于雙核ARM Cortex?-A9
? CPU主頻高達1GHz
? 帶有NEON加速器
? 支持單精度，雙精度浮點單元
? 32kB指令和32kB數據L1 Cache
? 512kB L2 Cache

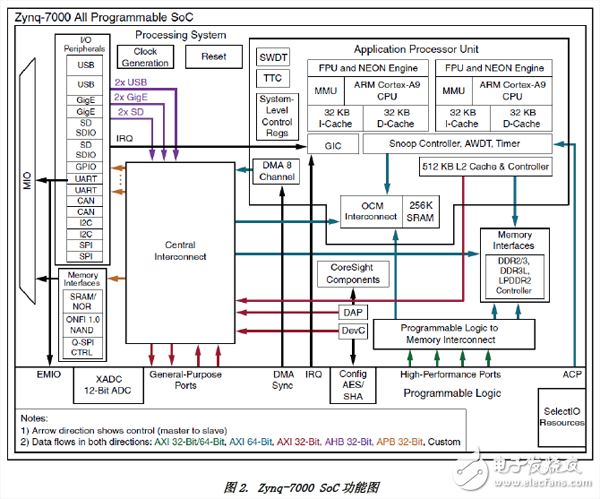

Xilinx Zynq-7000 SoC功能如圖2所示。

Xilinx Zynq-7000架構使得客戶的邏輯與軟件分別在PL和PS里實現成為可能。PS與PL集成在一片F(xiàn)PGA中。由于它們有限的I/O帶寬， 可以將延遲和功耗可以做到傳統兩片芯片的SoC（ASSP + FPGA）所達不到的性能指標，進而使得客戶可以實現獨特， 差異化的系統功能。

2 Xilinx Zynq-7000 SoC用于LTE Small-Cell解決方案概要

Xilinx Zynq-7000 SoC解決方案可以滿足LTE Small-Cell從Pico-Cell到Macrocell 的應用需求。在功能模塊劃分上, 用Zynq PS軟件實現layer 2, 3協議的絕大部分，如果需要，也可以將layer 2, 3部分功能用Zynq PL作硬件加速。將Layer 1在Zynq PL硬件中實現。

由于Small-Cell 機箱內沒有風扇，散熱問題非常挑戰, Xilinx LTE Small-Cell解決方案提供低功耗幫助降低昂貴散熱器的成本，并且使得熱設計更簡單。Xilinx的Radio IP CFR/DPD可以幫助客戶提高功放效率并降低Small-Cell的功耗。利用Xilinx提供的IPs， 可以提高集成度，加速客戶產品投向市場的時間。

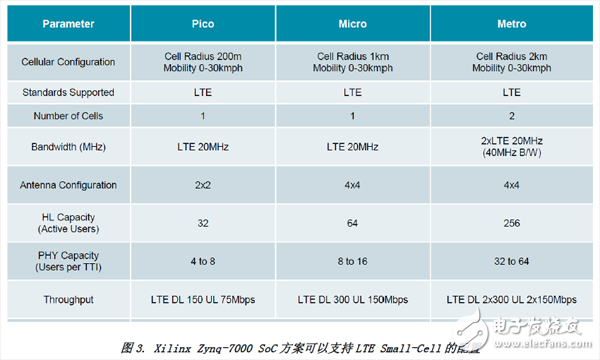

Xilinx Zynq-7000 SoC方案可以支持LTE Small-Cell的配置如圖3所示。

3 Zynq SoC Xilinx Small-Cell 功能劃分

Xilinx Zynq SoC非常適合高性能LTE SmallCel產品。 Zynq SoC擁有兩個ARM Cortex?-A9。 其中一個ARM核實現實時操作系統，LTE layer 1的控制， 另外一個ARM核實現layer 2， 3協議，包括IEEE1588, PDCP, RLC, MAC and PHY API, Ethernet, IP SEC/IP, UDP, SCTP, GTP-U, OA&M； 在Zynq PL（低延遲， 并行度高， 高帶寬互聯）中可以實現Layer 1， 包括硬件加速器，Channel Encoding, QAM Modulation, MIMO Encoder, OFDM Modulation, DUC, CFR, DPD。DDC,OFDM Demodulation, MIMO Decoder, QAM Demodulation, Channel Decoding。 JESD接口。PS中模塊與PL中模塊可以通過AXI-4標準總線進行數據交互。

4 Xilinx LTE Small-Cell Zynq SoC 方案的優勢

如圖5 所示, 左上角是傳統方案用多核SoC，ASSP 實現數字中頻，一片小容量FPGA 實現剩余的接口邏輯與存儲，這種組合而成的方案來支持 2x2 (2T 2R) LTE Small-Cell。

左下角是用xilinx 單芯片Zynq Z-7045 來實現2x2 (2T 2R) LTE Small-Cell，兩個ARM Cortex?-A9處理器核實現實時操作系統，LTE layer 1 的控制， layer 2， 3 協議； Zynq 邏輯實現LTE layer 1物理層及數字中頻（DUC/DDC/CFR/DPD）與CPRI 接口等。這樣從傳統的3 片芯片集成到一片Zynq Z-7045。

如圖5 所示，由3 片芯片集成到一片所帶來的好處是：降低芯片之間的處理延遲， BOM 成本降低 25%，與此同時整體功耗降低35%。

?

5 小結

LTE Small-Cell 對低成本, 低功耗，高集成度和高可靠性的要求。 全集成，可擴展性與靈活性成為非常重要的目標。 利用Xilinx Zynq-7000 雙核ARM 處理器PS， 與高系統性能和低功耗的PL 相結合， Xilinx 全可編程Zynq-7000 SoC 是現在或?qū)鞮TE Small-Cell 合適的好的解決方案。
