根據內編隊重力場衛星紅外成像工作環境的溫度要求，選取了非制冷長波紅外焦平面陣列探測器——UL 03 16 2，并在此基礎上進行了系統的軟硬件設計。硬件電路采用了模擬電路和數字電路分離設計方案，以減小電路噪聲對紅外圖像的影響。在系統實現上，以?xún)?nèi)嵌MircoBlaze微處理器FPGA為主處理器，通過編程實現了圖像數據的獲取、處理和輸出以及整個系統各模塊的綜合管理，提高了系統的集成度和穩定性。

采用內編隊衛星方式測量大地重力場，需要在內衛星所受非保守力引起的擾動加速度小于1×10-11 m2/s的情況下測量?jī)?nèi)外衛星的相對位置[1]，利用非接觸可見光測量帶來的光壓擾動在4×10-10 m2/s左右，已超出了非保守力的干擾要求范圍。通過分析得出，利用內衛星表面和外衛星腔體內表面的紅外發射率不同，采用三臺固定于外衛星腔體內表面的紅外相機對內衛星進行拍攝，可解算出內外衛星的相對位置。
由于內編隊衛星的特殊性，要求該星載紅外相機的體積、質量、功耗都很小。通過調研發現，現有的商業紅外相機很難達到上述要求，且無法滿足航天要求。而制冷型相機需要冷卻裝置將探測器冷卻到相當?shù)偷臏囟龋@增加了整個系統的功耗和復雜度。因此，研制一種小型星載非制冷紅外相機是實現內編隊衛星有效載荷需要首先解決的問題?；谏鲜鲂枨?，本文通過分析內編隊重力場衛星的紅外成像環境，選用了合適的長紅外焦平面陣列探測器，對非制冷紅外相機進行了系統設計，并利用FPGA實現了對焦平面陣列探測器芯片正常工作所需各種信號的控制和圖像預處理算法以及整個系統的綜合管理。

1 非制冷紅外成像系統總體設計

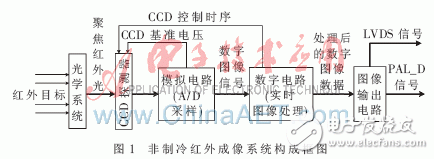

本文設計的非制冷紅外成像系統主要由光學鏡頭、非制冷紅外焦平面陣列、控制電路、圖像處理和輸出電路組成，系統構成框圖如圖1所示。紅外目標光線經過紅外光學鏡頭聚焦在CCD探測器上，模擬電路部分提供CCD工作的基準電壓，CCD探測器在數字電路部分提供的掃描時序驅動下以模擬電壓的方式逐行輸出每一像素點的灰度值。該模擬電壓信號經過高精度A/D采樣后生成數字圖像信號送入數字電路部分。數字電路部分實時完成各種圖像處理任務，并輸出處理后的圖像數據供PC機作后續處理或在電視機屏幕上顯示。

?

?

考慮到電路噪聲對紅外圖像信號的影響，本系統采用了數字電路和模擬電路分離設計思想，將數字電路和模擬電路設計在不同的電路板上，通過排針直接相連。它們之間只有數字信號的交互，這樣既可以減小數模混合電路的相互干擾性，也可以降低信號在傳輸線上的噪聲影響。模擬電路部分主要采用各類電壓轉換芯片實現對CCD探測器基準電壓的設置。模數轉換芯片實現對探測器輸出模擬圖像信號的轉換以及處理后模擬圖像信號的輸出。數字電路部分以?xún)?nèi)嵌MicroBlaze 32位微處理器軟核的FPGA為主處理器[2]，實現的功能主要包括CCD探測器時序生成、圖像處理算法、處理后的數字圖像信號輸出以及整個系統的綜合管理等[3]。

2 各模塊的設計與實現

2.1 CCD探測器電路設計與實現
根據內編隊重力場衛星設計的紅外成像環境溫度(300 K)和黑體維恩位移定律，可得到紅外光譜輻照度的峰值波長為9.66 μm，處于長波紅外波段，因此可以選用典型波長為8 μm~14 μm的紅外焦平面陣列探測器。在波長范圍確定的情況下，綜合考慮航天運用上高可靠性、低功耗、低噪聲和小型化等方面的要求，選取了ULIS公司生產的UL 03 16 2非制冷型長紅外微型測輻射熱儀[4]。與之相匹配的紅外鏡頭委托相關公司設計了視場角120°、焦距3 mm、光圈F數為1的廣角鏡頭。UL 03 16 2微型測輻射熱儀焦平面陣列包含兩部分：由384×288個單元組成，采用多晶硅工藝制作的電阻型兩維探測陣列；連接到探測器陣列的硅工藝讀出集成電路(ROIC)。

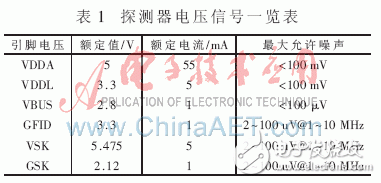

根據探測器芯片資料，探測器正常工作所需的電源和各項偏置電壓參數要求如表1所示。

?

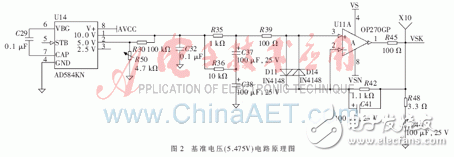

由表1可知，VDDA和VDDL為供電電源，選用了轉換效率高、穩定性好的LT1086-5.0和LT1086-3.3電源芯片，它可提供1.5 A的最大電流。4個精密基準電壓源需要為探測器提供低噪聲的偏置電壓(VBUS、GFID、VSK和GSK)，比較此類芯片的特性，采用AD584配合精密可調電阻產生VBUS、GFID和VSK三種電壓，采用LM4041配合精密可調電阻產生GSK電壓。為了使電源噪聲達到上述要求，設計了放大器去噪電路，采用低噪聲精密放大器OP270，它在1 kHz下能達到5 nV的電壓穩定精度，溫度漂移為1 ?滋V/K。圖2以VSK(5.475 V)電壓為例給出了具體電路原理圖，其他電壓的電路原理基本類似。

?

?
