TMS320C6416對外有2個EMIF總線接口，分別是64 bit的EMIFA和16 bit的EMIFB。EMIFA接口具備與8、16、32、64 bit系統接口的功能，EMIFB接口端口支持8 bit和16 bit系統[3]。EMIFA為64 bit存儲器總線，分成ACE0~ACE3 4個存儲空間，每個存儲空間可以獨立配置，無縫接口具有多種類型的存儲器，如SRAM、Flash RAM和DDR RAM等。

3.2.2 FPGA與TMS320C6416的接口電路

在該系統中，采用DSP TMS320C6416 EMIFA接口連接到FPGA的方法實現DSP與FPGA Block RAM的無縫連接。FPGA的雙端Block RAM的一端以存儲器模式與DSP通信，另一端與內部FPGA邏輯通信[4]。

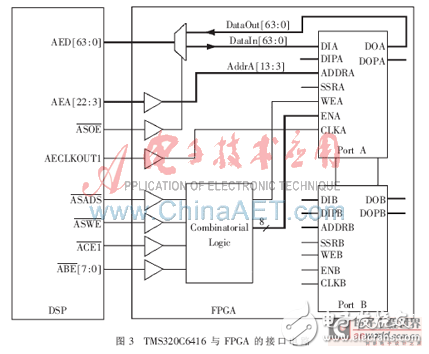

鑒于EMIF具有靈活的時序參數，只需要極少的FPGA邏輯，因此，只需最低限度的設計工作，FPGA就可以用做DSP協處理器。圖3所示為TMS320C6416與FPGA的接口電路。

4 系統軟件設計

4.1 嵌入式操作系統

在該數據傳送總線變換器中，實時數據壓縮的任務由DSP完成。ARM S3C4510B完成與PC之間的以太網通信，其軟件實現所要求的實時性、可靠性和復雜性使得選擇一種帶有TCP/IP協議包的嵌入式實時操作系統成為必需，而μCLinux是一個帶有完整的TCP/IP協議的操作系統，在μCLinux中加入實時RT-Linux模塊以滿足對嵌入式操作系統的實時性要求。

4.2 驅動和應用程序的開發

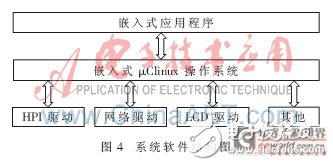

基于μCLinux操作系統的硬件驅動和應用程序的開發是在交叉編譯環境中進行的,首先在PC機上開發，然后移植到目標機上進行調試并最終固化到目標機上。所開發的硬件驅動有以太網卡控制器驅動、LCD驅動、HPI驅動等驅動程序。系統軟件結構如圖4所示[5]。

在μClinux操作系統上運行三個任務：讀取壓縮數據、通過以太網發送數據、接收和執行來自遠端PC機的命令。其中讀取DSP壓縮數據任務對實時性有要求，它通過中斷處理程序來實現，而其他的兩個任務則通過用戶進程來實現。以太網發送數據的任務和讀取壓縮數據的任務共享一個緩沖區，通過ioctl函數在其間傳遞緩沖區雙向鏈表的地址。所以需要為數據處理模塊上的通信接口HPI注冊一個驅動程序，注冊驅動程序的函數是：

result=register_chrdev(HPI_MAJOR,"hpi",&hpi_fops)
驅動程序的主要結構如下：
struct file_operations hpi_fops=
{
owner: THIS MODULE,
open: hpi_open,
read: hpi_read,
write: hpi_write,
ioctl: hpi_ioctl,
mmap:hpi_mmap,
release:hpi_release,
};

HPI驅動程序編寫完成后，將驅動程序源代碼置于../linux-2.4.x/driver/char目錄下，同時修改同級目錄下的Makefile，在../linux-2.4.x/driver/char/Makefile中加入Obj_y +=hpi.o

同時，為了能夠在?滋Clinux啟動時自動初始化此字符設備，還需要修改 ../linux-2.4.x/driver/char/men.c文件，在其中加入：

(1)新添加的字符驅動程序初始化函數聲明：extern void hpi_init(void);
(2)在字符設備統一初始化函數int _init chr_dev_init(void)中調用新設備的初始化函數，需要在int _init chr_dev_init(void)中加入語句：hpi_init();

在函數int _init chr_dev_init(void)中，字符設備的初始化函數將被統一調用，并完成字符驅動file_operations數據結構的注冊，初始化之后就可以使用HPI字符設備了。

本文所設計數據傳送總線變換器，不僅解決了由于傳輸距離遠而引起的信號畸變問題，而且滿足了信息傳遞的實時性要求，同時具有網關功能和嵌入式Web功能，能確保系統安全接入Internet。
