FPGA（Field－ProgrammableGateArray），即現場可編程門陣列，它是在PAL、GAL、CPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路（ASIC）領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。

FPGA芯片主要由6部分完成，分別為：可編程輸入輸出單元、基本可編程邏輯單元、完整的時鐘管理、嵌入塊式RAM、豐富的布線資源、內嵌的底層功能單元和內嵌專用硬件模塊。

可編程邏輯塊

如果我們仔細觀察FPGA封裝的內部，我們將看到硅片（技術術語裸片）?？删幊虡嬙毂憩F(xiàn)為可編程邏輯塊陣列，如下圖所示。如果我們用放大鏡“放大查看”，我們可以看到這種構造由沉浸于可編程互連“海洋”中的許多邏輯“島”（可編程邏輯塊）組成。

如果我們進一步放大，我們可以看到，每個可編程模塊都包含有許多數字功能。在這個例子中，我們可以見到一個三輸入的查找表（LUT）、一個復用器和一個觸發器，但重要的是我們要認識到，這些功能的數量和類型對不同系列的FPGA來說是會變化的。

觸發器可以被配置（編程）為寄存器或鎖存器;復用器可以被配置為選擇一個到邏輯塊的輸入或LUT的輸出;LUT可以被配置為代表任何所要求的邏輯功能。

可編程輸入/輸出單元IOE

可編程I/O，可配置成OC門、三態門、雙向IO、單端／差分等；支持各種不同的I/O標準：LVTTL、LVCOMS、SSTL、LVDS、HSTL、PCI等；

Altera器件IOE結構

Altera器件的輸入輸出結構：可配置成三態、輸入／輸出、雙向IO

Altera器件中cyclone系列中的IOE結構是基本的輸入、輸出、使能的觸發器結構。

嵌入式塊RAM（BRAM）

大多數FPGA都具有內嵌的塊RAM，這大大拓展了FPGA的應用范圍和靈活性。塊RAM可被配置為單端口RAM、雙端口RAM、內容地址存儲器 （CAM）以及FIFO等常用存儲結構。RAM、FIFO是比較普及的概念，在此就不冗述。CAM存儲器在其內部的每個存儲單元中都有一個比較邏輯，寫入 CAM中的數據會和內部的每一個數據進行比較，并返回與端口數據相同的所有數據的地址，因而在路由的地址交換器中有廣泛的應用。除了塊RAM，還可以將 FPGA中的LUT靈活地配置成RAM、ROM和FIFO等結構。在實際應用中，芯片內部塊RAM的數量也是選擇芯片的一個重要因素。

單片塊RAM的容量為18k比特，即位寬為18比特、深度為1024，可以根據需要改變其位寬和深度，但要滿足兩個原則：首先，修改后的容量（位寬 深度）不能大于18k比特；其次，位寬最大不能超過36比特。當然，可以將多片塊RAM級聯起來形成更大的RAM，此時只受限于芯片內塊RAM的數量，而不再受上面兩條原則約束。

完整的時鐘管理

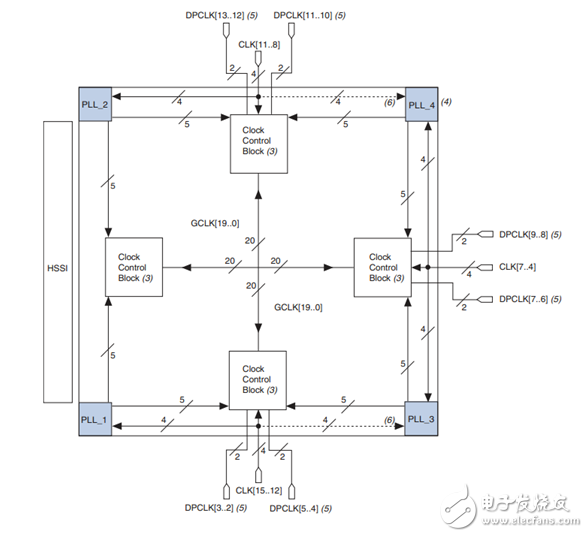

全局時鐘樹

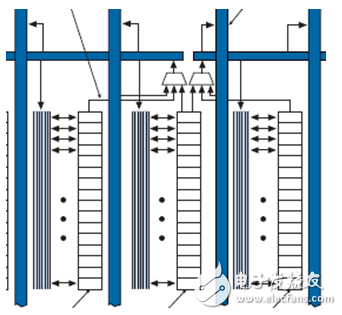

豐富的布線資源

布線資源連通FPGA內部的所有單元，而連線的長度和工藝決定著信號在連線上的驅動能力和傳輸速度。FPGA芯片內部有著豐富的布線資源，根據工藝、長度、寬度和分布位置的不同而劃分為4類不同的類別。第一類是全局布線資源，用于芯片內部全局時鐘和全局復位/置位的布線；第二類是長線資源，用以完成芯片 Bank間的高速信號和第二全局時鐘信號的布線；第三類是短線資源，用于完成基本邏輯單元之間的邏輯互連和布線；第四類是分布式的布線資源，用于專有時鐘、復位等控制信號線。

在實際中設計者不需要直接選擇布線資源，布局布線器可自動地根據輸入邏輯網表的拓撲結構和約束條件選擇布線資源來連通各個模塊單元。從本質上講，布線資源的使用方法和設計的結果有密切、直接的關系。

底層嵌入式功能塊

主要是指PLL/DPLL、DCM、DSP48、乘法器、嵌入式硬核/軟核；

Xilinx：DCM、DSP48/48E、DPLL、Multiplier等

Altera：PLL/EPLL/FPLL、DSPcore等；

Altera的Cyclone II器件最多有四個PLL，分布在芯片四個角；需要主要的是Altera的PLL是模擬鎖相環，在電源／地方面要做考慮。

Xilinx的spatan-3器件最多有四個DCM，也是分布在芯片四個角。

兩者的區別：Altera的PLL可支持較低的輸入頻率，可Xilinx的DCM支持的最低鎖相頻率為24/32MHz；但Xilinx的高端器件Virtex-5的DPLL可達到很低的輸入頻率。

內嵌專用硬核

內嵌專用硬核是相對底層嵌入的軟核而言的，指FPGA處理能力強大的硬核（Hard Core），等效于ASIC電路。為了提高FPGA性能，芯片生產商在芯片內部集成了一些專用的硬核。例如：為了提高FPGA的乘法速度，主流的FPGA 中都集成了專用乘法器；為了適用通信總線與接口標準，很多高端的FPGA內部都集成了串并收發器（SERDES），可以達到數十Gbps的收發速度。Xilinx公司的高端產品不僅集成了Power PC系列CPU，還內嵌了DSP Core模塊，其相應的系統級設計工具是EDK和Platform Studio，并依此提出了片上系統（System on Chip）的概念。通過PowerPC、Microblaze、Picoblaze等平臺，能夠開發標準的DSP處理器及其相關應用，達到SOC的開發目的。
