作者：?圓宵?FPGA那點事兒

在ISE時代，使用的是UCF約束文件。從Vivado開始，XDC成了唯一支持的約束標準。XDC除了遵循工業界的通行標準SDC（Synopsys Design Constraints）之外，還加入了XILINX FPGA特有的位置物理約束等特性。以下是在實際使用中，經歷過一些經驗教訓后，體會的幾點我們在組織XDC約束時需要注意的事項。

1. XDC約束條目是有先后順序的

XDC里面每一行相當于一條指令，Vivado按照行序從前往后讀取XDC指令，所以越后面的XDC指令，其優先級越高。比如當有2條XDC指令約束同一個東西時，后面指令會因?yàn)閳?zhí)行的比較晚，而覆蓋前一條指令的效果，這點需要我們特別注意！

因?yàn)閄DC中的指令有先后順序，所以推薦的XDC文件組織方式一般是把timing約束放在前面，而把物理位置約束放在后面。如果更具體些，可以遵循下面的順序：

## Timing Assertions Section
# Primary clocks
# Virtual clocks
# Generated clocks
# Clock Groups
# Input and output delay constraints

## Timing Exceptions Section
# False Paths
# Max Delay / Min Delay
# Multicycle Paths
# Case Analysis
# Disable Timing

## Physical Constraints Section

2. 一個Vivado工程中可以添加多個XDC文件

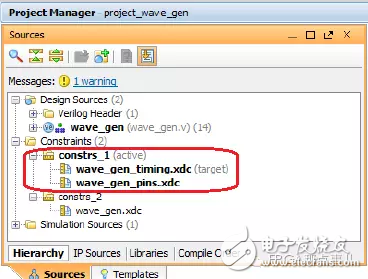

這樣的好處是便于管理組織。因?yàn)閄DC約束條目是有順序要求的，所以XDC文件也是有先后順序的，我們可以在GUI界面通過鼠標拖拽，來調整XDC文件的順序。一般推薦把Timing約束，同物理位置屬性約束，分別放到不同的文件當中，就如同下面所做的那樣：

另外請注意，VIVADO不但可以支持多個XDC文件，還可以支持多組XDC文件集合，但是同時只能有1個集合起作用。如果我們一次create多個synthesis或者implementation，我們還可以為它們每一個分別制定使用哪個約束文件。這個特性在時序收斂階段比較有用。

3. 關于XDC文件的指令和注釋

在XDC里面，每個完整的XDC約束指令不應當跨行，必須在一行之內表達完畢。同樣，在一行之內也只允許存在一個約束指令，不可以把2個約束放在同一行。

關于注釋（以“#”開頭），唯一的一點限制是，在有效的XDC約束指令行末，不可以添加“#”開頭的注釋，否則Vivado工具會理解錯誤。這跟我們在其它語言中通常所理解的注釋語法不太一樣，可能需要建議XILINX改進。

錯誤：

正確：
