作者：Steve Leibson, 賽靈思戰略營銷與業務規劃總監

系統內部連接是個大問題。問題隨著系統越復雜而變得越嚴重——復雜的邏輯塊連在一起，內部連接也跟著變復雜。當FPGA變大時（大到足以承擔整個系統），內部連接的復雜度也增加。在簡單系統中，點到點的直線連接顯然是最有效的。而在大系統中，總線（當他們在芯片上時看似是一個大型復用系統）將是更好的選擇。系統變得更復雜時，你可能需要交叉的內部連接。最后，真正復雜的系統甚至還需要片上網絡來提供系統內部連接，另外還需要考慮帶寬和延時。你如何從中選擇？這些就不能自動完成嗎？

這不是個“新”問題。這是我2006年寫的書“Designing SoCs with Configured Cores”中關于這個話題的文章：

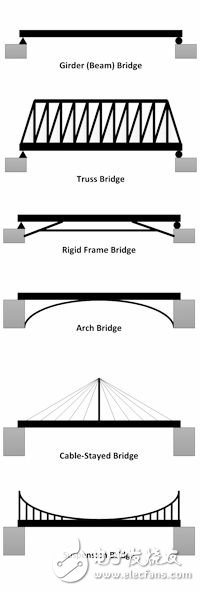

“如果上千年的土木結構經驗開發了一種按鈕的方式來橋接設計，那么很可能只有一種基礎類型的橋接——概念橋接FPGA，如果你愿意這么叫的話。然而，事實上現在不僅僅只有一種基礎橋接類型，還有：”
1. 梁架式
2. 桁架式
3. 剛架式
4. 拱門式
5. 斜拉橋式
6. 懸掛式

“橋梁建筑師也結合基本橋梁類型來建造復合橋梁。例如，舊金山金門大橋的主橋就是懸掛橋梁，但是引橋有拱門和桁架橋的成分?！?/p>

“SoC設計師需要嚴謹?shù)姆绞絹碓u價不同的架構和精確的方法來實現所選的架構，并不需要手動翻譯和實現那些復雜的且只有人類能懂的規范?！?/p>

九年后的今天，正如大約十年前在這章節中所展望的一樣，賽靈思今天推出了內部連接設計自動化。

SmartConnect是一個全新的創新型的方法，使你能在全新Xilinx UltraScale+ FPGA和MPSoC上實現復雜系統的片上內部連接最優化。這款工具為你提供了20%到30%的系統級性能提升，同時減少了芯片的空間和功耗。SmartConnect應用內部連接拓?fù)渥顑?yōu)化來滿足設計規定的吞吐量和延時需要，同時減少內部連接邏輯的空間。它通過分析設計的IP接口和連接性，觀察整個系統（不僅僅是單個IP塊的集合），選擇若干個備選內部連接拓?fù)?，然后做出智能的最?yōu)化來消除過量的邏輯并避免擁塞和膨脹。

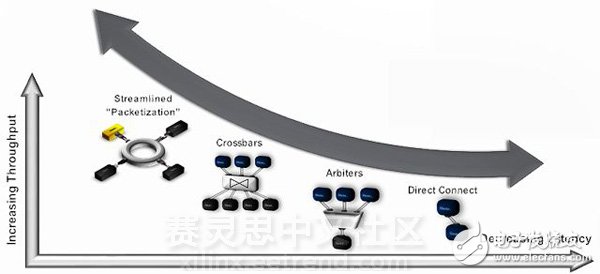

下圖概念性的展示了智能連接選擇滿足吞吐量和延時需要的連接，同時最小化空間和功耗。

SmartConnect也可以智能地、自動地橋接不同接口類型——就像視頻流連接內存——使用簡單的拖放GUI。

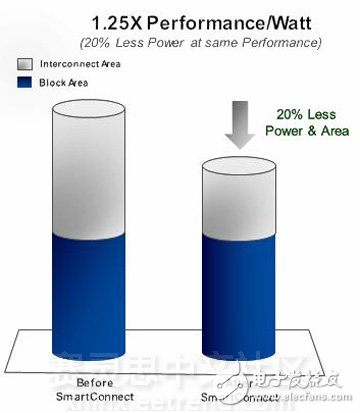

所以，這個魔術行得通嗎？這是真正系統級設計的例子：

在這個例子里，內部連接大概消耗了原來設計空間的一半。這在復雜系統設計中并不是一個典型。在使用了SmartConnect后，消耗了相同數量空間的邏輯（當然），但是內部連接消耗了更少的空間，減少了20%的功耗。系統性能/功耗凈提升了25%。

這是一項真正值得你考慮的技術。
