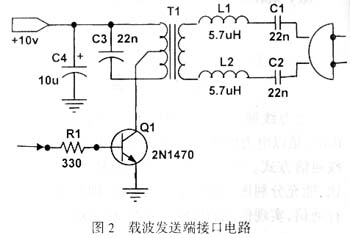

    在發送電路中，三極管Q1和變壓器T1組成調諧功率放大電路。這里諧振變壓器T1有著雙重作用：一方面，耦合載波信號；另一方面，使通信電路與220 V/50 Hz的強電隔離。在Q1和前級運放之間通過一個電路R1耦合載波信號，這個電阻還可避免后級電路產生自激振蕩，此電阻的另一功能是增加放大器的負載阻抗。
    前級運放輸出的信號經R1輸入到功率放大管Q1，再經Q1和諧振網絡組成的單調諧放大器放大耦合到交流電力線上。其調諧回路的諧振頻率應滿足：

　　若將中心頻率選在460 kHz^［5］，電容取值為22　nF，經計算可得電感L的取值在5.3　μH左右，即通過調節變壓器初級繞組電感量來調節中心頻率。
　　變壓器T1將電力線與接口電路的其余部分相隔離，將發送信號送至電力線；從電力線上取接收載波信號；濾除來自電力線上的干擾噪聲。
　　信號經L1、L2、C1、C2耦合至電力線上，C1、C2、L1、L2組成了帶通濾波器，而低壓電力線阻抗R具有時變特性。由此，可計算出C1、C2、L1、L2和低壓電力線阻抗R組成的雙口網絡的電壓轉移函數：

接口電路的仿真

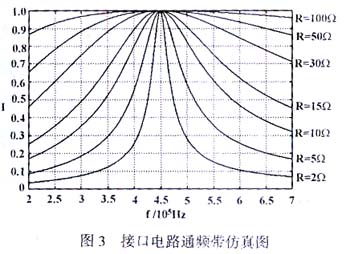

　　根據該接口電路的電壓轉移函數，對此雙口網絡進行了計算機仿真分析。這里，著重分析了在不同的低壓電力線阻抗條件下，此帶通濾波器的通頻帶，即該接口電路的頻率特性。其頻率特性是評價該接口電路耦合性能的一項重要指標。仿真顯示了當電力線電阻為2 Ω、5 Ω、10 Ω、15 Ω、30 Ω、50 Ω、100 Ω時，通頻帶的情況，其頻率響應曲線如圖3所示。

?

　　從圖3的分析結果可見：電力線阻抗越大，接口電路的通頻帶越寬，對信號的耦合性能就越好，但選擇性差；電力線阻抗越小，接口電路的通頻帶越窄，對信號的耦合性能就越差，但選擇性好。經統計分析得知，低壓電力線的統計阻抗一般在5～15 Ω之間^［６］。因此，所使用的429～503　kHz的信號均在通頻帶（衰減小于3 dB）范圍內，也就是說，以460 kHz作為低壓電力線通信接口電路的中心頻率是合理的。一方面，滿足了載波發射高阻抗的要求，提高了載波的加載效率；另一方面，在滿足信號的耦合性能的同時，也兼顧了對頻率選擇性的要求，從而提高了系統的抗干擾能力。
    在電路的具體安裝和調試過程中，通過調節電感磁芯來調節電感量，使通頻帶達到最佳。電容選用22 nF/450 V，電感量在5～6 μH之間。

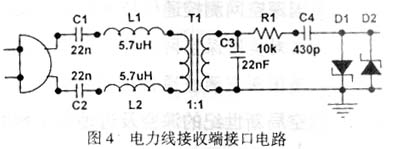

    關于接收端接口電路的設計，其基本原理和分析方法是相同的，這里不再重述，而直接給出低壓電力線接收端接口電路，如圖4所示。圖4中的二極管D1、D2起限幅作用，用來保護后續電路。??

    通過實驗，發射端接口電路和接收端接口電路都達到了設計要求。應用該接口電路進行低壓電力線通信實驗，取得了很好的通信效果。?
