論述了用AT89C51單片機控制Intel8251A和MC68488接口芯片來實現RS232C與通用接口總線GPIB（general－purpose interface bus）接口之間的轉換設計，并將其應用到印制電路板程控探針定位設備中。
??? 關鍵詞：單片機，GPIB，RS232C，接口轉換器
　?
1引　言
　　在電子測量與儀器領域內，GPIB和RS232C屬于應用較廣泛的標準接口總線。GPIB適于建立自動測試系統（ATS），RS232C常用于數據終端設備（DTE）和數據通信設備（DCE）之間的聯接。目前，已研制了許多專用大規模集成電路芯片來幫助設計者實現GPIB和RS232C接口，且這些芯片都與微處理器的內部總線相容。標準接口總線解決了設備與設備之間，或者功能組件與功能組件之間的接口問題。借助適當?shù)慕涌诳偩€把若干設備或功能組件聯接起來就可構成一個ATS。如果把基于一種標準接口系統的測試裝置作為子系統，再把若干子系統聯接起來構成大系統或測試和控制網絡，則實際需解決的就是不同標準接口總線之間的轉換問題。
2接口轉換硬件設計
　　GPIB（即IEEE488）是目前普遍使用的一種可程控測量?jī)x器的接口，并已有正式頒布的IEEE488和IEC625標準文本。最早投入市場的大規模集成電路GPIB接口片子是Motorola公司的MC68488。RS232C則是用得最多的一種串行通信標準，用于DTE和DCE之間的接口，串行通信接口常用的標準LSI芯片是Intel8251A。把與GPIB和RS232C標準相容的集成接口芯片作為微處理器內部總線上的輸入／輸出口，就能構成GPIB－RS232C轉換器。GPIB－RS232C轉換電路板即以AT89C51作為控制中心，用MC68488與GPIB系統母線相連，用INTEL8251A作為AT89C51同RS232C的接口，從而實現GPIB－RS232C接口轉換。
　　AT89C51是一種帶4K字節閃速可編程可擦除只讀存儲器（PEROM）的低功耗、高性能CMOS8位微控制器。該器件采用ATMEL高密度、非易失存儲器制造技術制造，與工業標準的MCS－51指令集和輸出管腳相兼容。AT89C51具有以下一些標準特性：4K字節的閃速存儲器，128字節RAM，32個I／O線，2個16位定時器／計數器，5個兩級中斷源結構，1個全雙工串行口，片內振蕩器和時鐘電路。此外，AT89C51設有靜態邏輯，可以在低到零頻率的條件下工作，支持2種軟件可選的省電模式。在閑置模式下，CPU停止工作，但RAM、定時器／計數器、串口和中斷系統仍在工作。在掉電模式下，保存RAM的內容，并且凍結振蕩器，禁止所有其他片內控制單元功能，直到下一個硬件復位為止。
　　GPIB－RS232C接口轉換電路板的主要功能有：

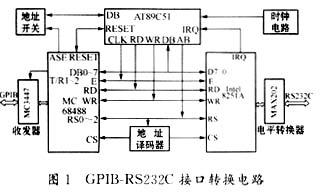

MC68488具有完整的GPIB聽／講能力，而Intel8251A有能力發送和接收位串行數據，因此，在GPIB控制器管理下能正確實現GPIB器件與RS232C器件之間的數據交換；該接口轉換電路板作為GPIB器件具有單個或雙主－副地址識別能力，響應GPIB控制器發送的有關GPIB命令。圖1為GPIB－RS232C接口轉換電路示意圖。

3接口轉換軟件設計
　　因?yàn)橛写笠?guī)模集成電路接口芯片，該接口轉換電路板硬件實現較為容易，關鍵是要設計一個完善的監督管理程序。程序流程圖如圖2所示，流程設計是以GPIB傳送數據給RS232C為主，因此監控系統初始化之后，首先識別MC68488是否聽受命？一旦聽受命就接收GPIB數據，直到完成一個數據塊的輸入為止。數據塊輸入完成后，就啟動Intel8251數據發送部分工作，連續發送從MC68488輸入的數據字節。RS232C接收數據是從識別Intel8251接收中斷開始。如果Intel8251狀態寄存器D7＝1，監督程序就轉入從RS232C接收數據分支。首先從Intel8251接收整個數據塊，然后借助GPIB的SRQ線向GPIB控制器提出服務請求；待GPIB控制器執行串行查詢序列，響應該轉換器服務請求后，就可以通過MC68488把接收到的數據塊輸給GPIB系統受命的聽器件（或控制器）。注意從RS232C接收數據塊時，要約定末字節識別標志。
4接口轉換應用實例

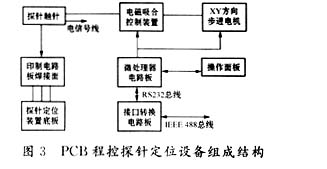

　　PCB程控探針定位設備是一種對被測試的印制電路板進行測試點定位的設備，它在計算機的支持下自動定位于被測試點，并且穿透印制板防護層，獲取被測試點的電信號。其組成結構見圖3，其定位功能由系統主控制器通過GPIB總線實現，而PCB的供電、信號源及測試儀器由具體的被測PCB的特性來確定。程控探針定位設備采用步進電機開環控制實現探針X、Y方向的自由移動，采用電磁鐵吸合控制實現探針的上下升降，探針通過刻劃來穿透PCB阻焊層，保持與測試點的可靠接觸。該定位設備的微處理器電路板屬于外購產品，可實現對步進電機移位和電磁鐵吸合的控制，并且，微處理器電路板中已設計了RS232C接口，可以實現與測試系統主控計算機的串行通信。但是在ATS中，對程控臺式測試設備通常采用GPIB控制，因此需要進行GPIB－RS232C接口轉換。通過上述方法設計的接口轉換電路，能確保PCB程控探針定位設備掛上GPIB總線，順利地連入ATS中。并且，程控信號除了使用GPIB接口外，拔除與接口轉換電路板中相連的RS232C插頭，用外部電纜可直接使用RS232C控制方式完成PCB程控探針定位設備的全部功能，而此時GPIB的控制無效。
??????????????????????????
????????????????????????????

1　楊安祿等．電子儀器接口技術．成都：電子科技大學出版社，1994
2　劉文彥等．現代測試系統．長沙：國防科技大學出版社，1995
3　張乃國等．實用電子測量技術．北京：電子工業出版社，1996
4　王格芳等．電子裝備通用自動檢測系統集成與開發．電子測量與儀器學報，Vol．14，No．5，2000（10）
5　王格芳等．用于印制板電路診斷的自動探測技術研究．系統工程與電子技術，Vol．23，No．2，2001
