基于CAN總線的老化測試系統的設計

汽車上用的電子設備的可靠工作與優良性能關系者駕駛者的生命安全。車用電子設備出廠前要求對設備內部電路板進行長時間老化測試，以檢測電路板在高溫環境和各種輸入信號條件下，是否仍正常工作。只有經過老化測試的電路板才能出廠。由于需要老化測試的電路板數量巨大，要求該系統能同時老化測試許多塊被檢測電路板，因此設計了本老化測試系統。整個老化測試由 1個通信模塊、 10個測試模塊、1個溫控模塊及上微機軟件構成。本老化檢測系統的系統結構圖如圖 1所示。

?

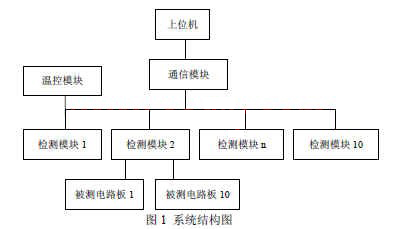

圖 1 系統結構圖在本系統中，每個檢測模塊最多可同時檢測 10塊電路板，共有 10個檢測模塊，因此，整個系統在一次老化檢測過程可以同時檢測100塊電路板。檢測模塊將檢測的數據通過 CAN通信送給通信模塊，由通信模塊通過串行通信發送給上位機，由上位機軟件對檢測數據進行解析，判斷被測電路板的工作狀態，顯示每一塊被測電路板的工作狀態，存儲每塊被測電路板的檢測數據，生成歷史報表。上位機軟件還向操作員提供良好而方便的人機交互界面，操作員通過該界面，可以設置系統老化的時間、溫度與測試模式。

1 通信模塊設計

通信模塊在老化系統中處于核心地位，它完成兩方面的任務：一方面，通過串行異步通信與上位機通信，接收用戶通過上位機發來的控制命令，向上位機發送檢測的數據。另一方面，通過 CAN通信方式與 10個檢測模塊及 1個溫控模塊通信，向檢測設備發送命令和采集數據。通信模塊的硬件系統框圖如圖 2所示。
?

1.1 硬件設計

通信模塊采用 C8051F040作為核心。C8051F040具有許多優點。1.采用高速 8051微控制器內核，流水線結構，大部分指令的執行時間為一或兩個系統時鐘周期。

2.有 4352字節的內部 RAM和 64K字節的 FLASH，滿足大多數應用設計對存儲空間的需要，無需外接存儲器，因而了簡化系統設計。

3.配置多種端口，如 SPI、SMBus和 UART。

4.C8051F040內置標準 CAN控制器，只要外接 CAN通信接口芯片就可以進行通信，方便實現 CAN總線通信，提高通信的可靠性。

由于 C8051F040集成的是 CAN控制器，要使實現 CAN總線通信，還需要外接 CAN總線收發器，常用的 CAN總線收發器有 Philips公司的 PCA82C250收發器、高速 TJA1050收發器等。本設計采用了 TJA1050高速 CAN收發器，TJA1050具有電磁輻射低、防短路、不上電時對總線無影響等特點。為了進一步提高系統的抗干擾能力，C8051F040的 CAN控制器引腳CANTX、CANRX和收發器 TJA1050之間并不直接相連，而是通過由高速光耦 6N137構成的隔離電路后再與 TJA1050相連，這樣就可以很好的實現了 CAN總線上各節點的電氣隔離。增加隔離電路雖然增加了節點的復雜性，但它卻提高了節點的穩定性和安全性。此外，為避免信號反射，導致通信的可靠性與抗干擾能力下降，甚至無法通信，因此，在 CAN總線的兩端需要加有 2個 120歐姆的總線阻抗匹配電阻。由于 C8051F040的端口電壓為 3.3V，串行通信電路采用的電平轉換芯片為 MAX3232。

1.2 軟件設計

1.2.1 串行通信程序設計

通信模塊一方面通過串行通信接收上位機的命令，主要命令有啟動、停止和參數設置命令。用戶通過參數設置命令為系統設置不同參數，可以保證老化的正確進行。另一方面通過串行通信向上位機發送檢測到的數據。為簡化設計，通信模塊和上位機的串行通信采用固定長度的信息幀格式，一幀信息包括幀頭、有效數據或命令、 CRC16校驗位等。通信模塊接收上位機信息通過中斷方式實現。在中斷服務程序中，每接收到一個幀頭后，開始接收后面若干字節的信息，經 CRC16校驗有效后，就認為是一個有效的信息幀，按照約定的串行通信協議解析該信息幀，取出其中的有效命令。通信模塊每收到一個有效命令幀，向上位機發送一幀應答信息。為保證通信正確，上位機軟件對通信采用超時機制。如果上位機在發出一

由于通信模塊接收命令和處理命令速度的不同步，為保證上位機發來的每條命令得到執行，需要將有效命令放入到命令緩存隊列的隊尾。該命令緩存隊列采用環形結構，接收的有效命令被放到隊尾，而主程序從命令緩存隊列的頭部取出一條命令，進行后期處理。為方便從命令緩存隊列存放或存取一條命令，在實現命令緩存隊列時，采用了二維數組結構，即數組的每一個元素為一條固定長度的有效命令。通過選取適當?shù)年犃虚L度，可以保證在正常工作中，保證命令緩存隊列不會產生溢出。本設計中，命令緩存隊列的數據結構如下：

unsigned char? s_queue[QUEUE_LEN][CMD_PACK_LEN];
unsigned char? s_front;
unsigned char? s_rear;}

通信模塊向上位機發送檢測數據時，按照約定的串行通信協議把一組完整的檢測數據組裝成一個信息幀發送。為簡化設計，該信息幀的發送不采用中斷方式，而是采用查詢方式完成。為減少 C8051F040的等待時間，結合 C8051F040的時鐘頻率，串行通信采用了的波特率為 57600bps。經過在現場測試，在此波特率下進行串口通信，沒有引起通信的錯誤。

1.2.2 CAN通信程序設計

通信模塊與 10個檢測模塊及 1個溫控模塊通過 CAN總線連接。理論上，在 CAN總線上，任意一個檢測模塊都可以向通信模塊發送檢測到的數據，通信控制板模塊可以同時向 10個檢測模塊發送命令。 CAN總線上的發送的數據幀帶有 ID字段，ID字段的值決定每個數據幀的優先級，數據幀的 ID值越小，該數據幀的優先級越高。同一時間，在 CAN總線上，不同的節點，不能發送相同 ID值的數據幀。否則會造成通信錯誤。在本設計中，分配每個檢測模塊 1個固定的 ID值，可以看作該設備的地址編號。這樣不同的設備發出的數據幀具有不同的優先級。這樣導致一個問題：如果任由每個檢測模塊主動向通信模塊發送數據幀，會造成 ID值較大的數據幀因優先級低，而不能發出。另外，每個檢測模塊的設計也采用了 C8051F040的作為控制核心，一方面完成信號檢測，另一方面完成與通信模塊的 CAN通信。

在 C8051F040的 CAN控制器內部有 32個緩沖區，每個緩沖區為 8字節，每個緩沖區需要指定一個固定的 ID值。每個緩沖區可以被設置為發送緩沖區或接收緩沖區。當某個緩沖區被設置為發送緩沖區時，該數據幀在底層帶有 ID值。當該緩沖區被設置為接收緩沖區時，則僅接收 CAN總線上具有相同 ID值的數據幀。

在設計中，通信模塊的 CAN控制器的 32個緩沖區與 ID值分配如下：第 1至第 10緩沖區為發送緩沖區，對應的 ID值 21至 30。第 1緩沖區用于向第 1個檢測模塊發送數據幀，依次類推，第 10緩沖區用于向第 10個檢測模塊發送數據幀。第 11緩沖區為發送緩沖區，對應 ID值為 31，用于向溫控模塊發送數據幀。第 20緩沖區至第 30緩沖區為接收緩沖區，對應 ID值 50至 60。與此對應，則 10個檢測模塊的 CAN控制器的 32個緩沖區內的第 1緩沖區均為接收緩沖區，分別對應的 ID值是 21至 30。第 2緩沖區至第 11緩沖區均為發送緩沖區，對應的 ID值 50至 60。即 10個檢測模塊發送的 CAN數據幀具有相同的 ID值。采用上述分配的原因在于：每個檢測模塊同時檢測 10個被測電路板，每次有 10個數據幀要同時向通信模塊發送。前提條件，10個檢測模塊不能同時向通信模塊發送數據。

通信控制板和檢測模塊之間通信采用主從應答通信方式。在工作過程中，通信模塊從串口命令緩沖隊列的隊首取出一條命令，進行協議轉換，組裝成 8字節的 CAN信息幀。其中最后 1個字節值設為前 7個字節的 CRC8校驗值，雖然 CAN總線本身具有 CRC校驗，在應用層再次進行校驗，可以提高通信的可靠性。

通信模塊將該 CAN信息幀通過 CAN內部第 1緩沖區發送，這樣 CAN總線上的第 1個檢測模塊收到該信息幀，該檢測模塊校驗信息幀，如果通過校驗，進一步解析該信息幀。如果是參數設置命令，則檢測設備提取其中的參數，然后向通信模塊發送 1個信息幀作為響應。如果是讀數據命令，則將 10個被測電路板的參數組裝成 10個 CAN數據幀，分別通過檢測設備的 CAN緩沖區的第 2至第 11緩沖區向外發送，該 10個數據幀，僅被總線上的通信模塊接收，分別放在第 20至第 30緩沖區。通信模塊將這些信息通過串口向上位機發送。按照同樣的方式，通信模塊與其它 9個檢測模塊及 1個溫控模塊完成 CAN通信，實現了命令的設置與測試信息的獲取。

2 檢測模塊的設計

老化系統的 10個檢測模塊完全一樣，完成同樣的功能。根據分析被測電路板的特性，設計了檢測模塊實現檢測的方法與流程。檢測模塊首先檢測被測電路板是否存在短路故障與斷路故障，如果發現被測電路板存在斷路故障或斷路故障，則不再進一步檢測，在與通信模塊通信過程發送該故障信息。如果被測電路沒有短路故障或斷路故障，則檢測模塊向被測電路板加上額定工作電壓與有效的激勵信號，使被測電路板正常工作，然后檢測被測電路板的輸出信號的波形類型及頻率，按照設定的檢測算法判斷被測電路板是否存在其它故障。在 100多個小時的測試過程中，測試環境的溫度可以根據用戶的設置不斷變化或自動變化，檢測模塊提供的輸入激勵信號采用多種組合。

3 溫控模塊設計

在老化過程，被老化的電路板被放置在密閉的柜體中。該柜體內的溫度保持在一定的范圍，以模擬中電路板的實際工作環境的溫度。溫控模塊通過 CAN總線接收通信模塊發來的信息幀，解析信息幀，得到用戶要設置的溫度值。溫控模塊檢測柜體溫度，控制加熱裝置加熱與否，使柜體的溫度達到用戶設置的溫度。

溫度檢測采用 DS18B20完成，在溫控模塊中設置 4個 DS18B20。將測得的 4個溫度值進行算術平均，作為老化柜體內的溫度值。溫控模塊的繼電器輸出接加熱棒及排風風扇。采用了 PID控制算法，使柜體內溫度達到用戶設置溫度。4 上位機軟件的設計上位機軟件采用 VC++ 6.0設計完成，串口通信部分使用 Windows API函數完成，使用 API函數處理串口靈活高效。上位機軟件實時顯示每個被測電路板是否正常工作及當前老化柜的溫度及老化時間等信息，還提供歷史數據查詢及參數設置等功能。

5 結束語

本老化測試系統，采用 CAN總線作為系統的主要通信方式，采用模塊化結構，方便系統的設計與調試，同時，各模塊掛在 CAN總線，易于系統實現與擴展。本系統已經應用于生產中，達到了設計要求，運行效果穩定良好。本系統已產生經濟效益近 30萬元。
本文作者創新點：本老化系統的檢測模塊與通信模塊采用 CAN總線進行通信，通信穩定，高速；整個系統采用檢測模塊－通信模塊－上位機的三層結構，實現了對大批量被測電路板的檢測。

幀命令后的若干時間沒有收到通信模塊的應答信息，就再次發送該命令信息，連續 3次沒收到應答信息，就可以認為存在通信故障，從而產生報警信息，提示用戶處理。
