I2C總線（Inter IC BUS）是PHILIPS公司推出的雙向兩線串行通信標準。由于它具有接口少、通信效率高等優點，現已得到廣泛的應用\[1~3\]。它除了可以進行簡單的單主節點通信外，還可以應用在多主節點的通信系統中。在多主節點通信系統中，如果兩個或者更多的主節點同時啟動數據傳輸，總線具有沖突檢測和仲裁功能，保證通信正常進行并防止數據破壞?，F(xiàn)在許多微控制器（MCU）都具有I2C總線接口，能方便地進行I2C總線設計。對于沒有I2C總線接口的MCU，可以采用兩條I/O接口線進行模擬\[2，3\]。目前，一些介紹模擬I2C的資料主要講的是在單主節點系統中進行的通信，這使得模擬I2C總線的應用具有一定的局限性。本文根據總線仲裁的思想，提出一種多主節點通信的思想及實現流程。

　　1? I2C總線系統簡介[1~3]

　　I2C總線系統是由SCL（串行時鐘）和SDA（串行數據）兩根總線構成的。該總線有嚴格的時序要求，總線工作時，由串行時鐘線SCL傳送時鐘脈沖，由串行數據線SDA傳送數據?？偩€協議規定，各主節點進行通信時都要有起始、結束、發送數據和應答信號。這些信號都是通信過程中的基本單元?？偩€傳送的每1幀數據均是1個字節，每當發送完1個字節后，接收節點就相應給一應答信號。協議規定，在啟動總線后的第1個字節的高7位是對從節點的尋址地址，第8位為方向位（“0”表示主節點對從節點的寫操作；“1”表示主節點對從節點的讀操作），其余的字節為操作數據。圖1列出I2C總線上幾個基本信號的時序。

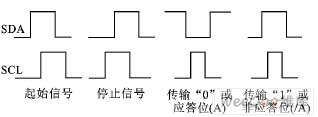

　　圖1中包括起始信號、停止信號、應答信號、非應答信號以及傳輸數據“0”和數據“1”的時序。起始信號就是在SCL線為高時SDA線從高變化到低；停止信號就是在SCL線為高時SDA線從低變化到高；應答信號是在SCL為高時SDA為低；非應答信號相反，是在SCL為高時SDA為高。傳輸數據“0”和數據“1”與發送應答位和非應答位時序圖是相同的。

　　圖1? I2C總線上基本信號的時序

　　圖2表示了一個完整的數據傳送過程。在I2C總線發送起始信號后，發送從機的7位尋址地址和1位表示這次操作性質的讀寫位，在有應答信號后開始傳送數據，直到發送停止信號。數據是以字節為單位的。發送節點每發送1個字節就要檢測SDA線上有沒有收到應答信號，有則繼續發送，否則將停止發送數據。

　　圖2? 一次完整的數據傳送過程

　　2? I2C總線的仲裁

　　在多主的通信系統中?？偩€上有多個節點，它們都有自己的尋址地址，可以作為從節點被別的節點訪問，同時它們都可以作為主節點向其他的節點發送控制字節和傳送數據。但是如果有兩個或兩個以上的節點都向總線上發送啟動信號并開始傳送數據，這樣就形成了沖突。要解決這種沖突，就要進行仲裁的判決，這就是I2C總線上的仲裁。

　　I2C總線上的仲裁分兩部分：SCL線的同步和SDA線的仲裁。SCL同步是由于總線具有線“與”的邏輯功能，即只要有一個節點發送低電平時，總線上就表現為低電平。當所有的節點都發送高電平時，總線才能表現為高電平。正是由于線“與”邏輯功能的原理，當多個節點同時發送時鐘信號時，在總線上表現的是統一的時鐘信號。這就是SCL的同步原理。

　　SDA線的仲裁也是建立在總線具有線“與”邏輯功能的原理上的。節點在發送1位數據后，比較總線上所呈現的數據與自己發送的是否一致。是，繼續發送；否則，退出競爭。圖3中給出了兩個節點在總線上的仲裁過程。SDA線的仲裁可以保證I2C總線系統在多個主節點同時企圖控制總線時通信正常進行并且數據不丟失?？偩€系統通過仲裁只允許一個主節點可以繼續占據總線[1]。

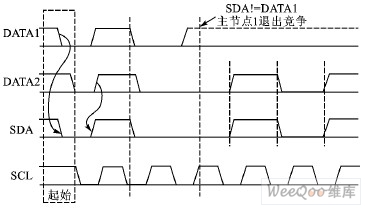

　　圖3是以?xún)蓚€(gè)節點為例的仲裁過程。DATA1和DATA2分別是主節點向總線所發送的數據信號，SDA為總線上所呈現的數據信號，SCL是總線上所呈現的時鐘信號。當主節點1、2同時發送起始信號時，兩個主節點都發送了高電平信號。這時總線上呈現的信號為高電平，兩個主節點都檢測到總線上的信號與自己發送的信號相同，繼續發送數據。第2個時鐘周期，2個主節點都發送低電平信號，在總線上呈現的信號為低電平，仍繼續發送數據。在第3個時鐘周期，主節點1發送高電平信號，而主節點2發送低電平信號。根據總線的線“與”的邏輯功能，總線上的信號為低電平，這時主節點1檢測到總線上的數據和自己所發送的數據不一樣，就斷開數據的輸出級，轉為從機接收狀態。這樣主節點2就贏得了總線，而且數據沒有丟失，即總線的數據與主節點2所發送的數據一樣，而主節點1在轉為從節點后繼續接收數據，同樣也沒有丟掉SDA線上的數據。因此在仲裁過程中數據沒有丟失。

　　圖3? 兩個主節點的仲裁過程

　　3? 多主通信的原理及其實現流程

　　多主通信就是在總線上有多個節點。這些節點既可以作為主節點訪問其他的節點，也可以作為從節點被其他節點訪問。當有多個節點同時企圖占用總線時，就需要總線的仲裁。對于模擬I2C總線系統，怎樣實現總線的仲裁是現在研究模擬I2C總線系統的難點。文獻\[4\]提出在系統中增加1根BUSY線，在占用總線之前先檢測BUSY線，看總線是否被占用。若總線空閑，則設置BUSY線并向總線上傳送數據；否則，接收數據，直到總線空閑時才占有總線。這種實現多主通信的方法有兩個缺點：① 因?yàn)镮2C最大的優點就是接口少、效率高，這樣做不僅增加了使用資源而且減少了I2C總線的優勢；② 當主節點數比較多時，等待時間比較長，效率不高。本設計根據總線的仲裁原理，提出一種基于延時比較的仲裁方法。當主節點想要占用總線時，先檢測總線上是否空閑，如果總線是空閑的就發送數據。在發送數據的同時，將總線上的數據接收并與發送的數據進行比較。如果不同，說明總線上同時還存在其他節點，于是就退出；否則，一直到發送完數據。這種方法既體現了I2C總線的高效性，同時還具有良好的擴展性。

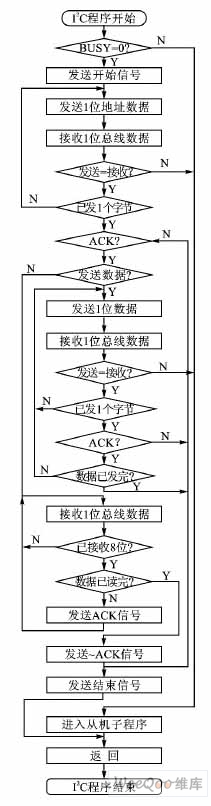

　　圖4? 多主通信流程

　　圖4給出了基于延時比較的多主通信流程，其中MCU作為從節點部分的流程在圖5中給出。在節點發送起始信號之前先要檢測一下總線上是否為空閑狀態（BUSY是否為0）。這里使用的檢測方法是，持續檢測一段時間看總線上的電平是否一直為高，若是說明總線上為閑狀態，否則說明有其他的節點正在使用總線，要等一段時間再發送。當總線空閑時，發送起始信號，接著發送要訪問的從節點的地址字節。每發送1位數據就接收比較1次，看發送和接收的是否一致，若是則繼續，否則跳出到從節點的接收狀態。如果沒有產生沖突，MCU作為主節點繼續發送數據，直到任務結束，然后發送停止信號并返回。如果數據不一樣，MCU將跳轉到從節點狀態。由于在跳轉到從節點接收狀態的過程中累加器（ACC）和工作寄存器（Ri）的數據沒有發生變化，所以數據沒有丟失，作為從節點可以繼續接收總線上的數據。這樣整個通信的過程沒有中斷，數據也沒有丟失。

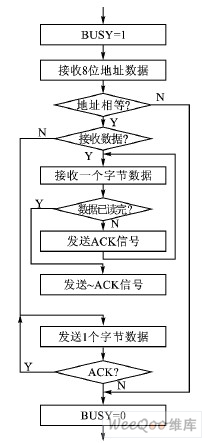

　　圖5? 從節點部分的流程

　　圖5給出了從節點的流程。進入從節點時，要將BUSY置為高，說明MCU現在正在工作，不能完成其他的任務。在MCU作為從節點完成接收任務后，要將BUSY置為低。MCU在接收到尋址字節后與自己的地址字節進行比較。如果是訪問自己的就進入到下面的接收程序，否則跳出。在訪問自己的時候，還要判斷主節點是讀取數據還是寫數據，以便進入相應的程序。在寫字節的子程序中，從節點每發送1個字節的數據后都要察看是否有應答信號（ACK），有則說明數據接收到了；否則要跳出等待，重新發送。在讀字節的子程序中，每接收1個字節的數據就要發送1個應答信號（ACK），以示接收正常，否則主節點將停止繼續發送。在現有的資料中，關于從節點的原理和源代碼比較少，這里給出作為從節點時寫字節子程序的源代碼。由于篇幅有限其他的子程序沒有列出。

　　4? 部分源代碼

　　本節是在MCU多主通信中的部分源代碼。多主通信的實現中有幾個難點和重點。一是在作為主節點時的寫字節子程序，里面要包括發送的每位數據和總線的數據進行比較并做出判斷。如果數據不同，要跳出并進入從節點的狀態。由于子程序返回主程序時改變的只是PC的值而累加器（ACC）和工作寄存器（Ri）里面的值是不變的，因此MCU進入從機狀態后繼續接收總線剩下的數據，這樣總線的數據并沒有丟失。二是作為從節點時的寫字節的子程序。由于時鐘線是由主節點的MCU控制的，所以怎樣根據SCL線來讀取SDA線的數據是其中的一個難點。三是在具有子地址的從節點關于是寫字節還是讀字節時的判斷。如果是寫字節時主節點會給出新的起始信號，并再次發送從節點的地址數據。這時從節點需要做出判斷是讀取數據還是寫數據，并進入相應的子程序。這里給出以上三個重點和難點的子程序的源代碼，以供讀者參考。這些源代碼經實踐證明都是正確的。

　　主節點的寫字節子程序：

　　;其中的NOP可根據時鐘的快慢自己加減

　　WRBYTE:MOV　R0,#08H

　　CLR　BUSY;將BUSY值清零

　　WLP:　 RLC　A;取數據位

　　JC　　 WR1

　　SJMP　WR0;判斷數據位

　　WLP1:　DJNZ　R0,WLP

　　NOP

　　OUT1:　RET

　　WR1:　 SETB　SDA;發送1

　　NOP

　　SETB　 SCL

　　MOV　　C,SDA;判斷是否與發送的數據相同

　　JC　　 GOON

　　SETB　 BUSY

　　AJMP　 OUT1

　　GOON:　NOP

　　NOP

　　NOP

　　CLR　SCL

　　SJMP　WLP1

　　WR0:　 CLR　SDA;發送0

　　NOP

　　SCL

　　NOP

　　NOP

　　NOP

　　NOP

　　NOP

　　CLR

　　SCL

　　SJMP　 WLP1

　　從節點的寫字節子程序(返回為ACK)：

　　SWRBYTE:MOV R0,#08H

　　WAGAIN: RRC A

　　MOV　B,#37H

　　WWAIT1: JB　SCL,WWAIT1;等待SCL為低

　　JC　WR1;判斷是發送“1”還是發送“0”

　　SETB　SDA;發送“1”

　　AJMP COM

　　WR1:　　CLR SDA;發送“0”

　　COM:　　DJNZ　R0,WWAIT2;判斷是否發送完畢

　　WWAIT3: JNB　SCL,WWAIT3;發送完畢等待應答信號

　　WWAIT4: JB　SCL,WWAIT4

　　WWAIT5: JNB　SCL,WWAIT5

　　CLR　ACK

　　JB　 SDA,ST0

　　SETB　ACK

　　ST0:　　RET;返回

　　WWAIT2: JNB　SCL,WWAIT2;等待SCL為高

　　SJMP　WAGAIN

　　從節點的讀字節同時判斷是否有起始信號的子程序。如果有起始信號，則轉為寫字節子程序：

　　SRDBYTE:MOV R0,#08H

　　SETB　20H;設置標志位判斷是讀還是寫

　　SETB　SDA;釋放總線

　　RWAITJ: JNB　SCL,RWAITJ;等待SCL為高

　　MOV　C,SDA;從總線上讀取數據

　　RRC A;存入累計器

　　DEC　R0

　　MOV　C,ACC.7;判斷是否為起始信號

　　JNC　RWAITJ1;為低繼續讀取數據

　　REWAIT: JNB　SCL,RWAITJ1;開始判斷是否為起始信號

　　JB　 SDA,REWAIT

　　CLR　20H;是，則清標志位并返回

　　AJMP　SjRDOUT

　　RWAITJ1:JB　SCL,RWAITJ1;等待SCL為低

　　RWAITJ3:JNB　SCL,RWAITJ3;等待SCL為高

　　MOV C,SDA

　　RRC　A

　　DJNZ　R0,RWAITJ2

　　SjRDOUT:RET

　　RWAITJ2:JB　SCL,RWAITJ2;等待SCL為低繼續讀數據

　　SJMP　RWAITJ3

　　5? 總結

　　根據總線協議中的仲裁原理，提出的基于延時比較的模擬I2C多主通信的方法，不僅能夠體現了I2C總線的高效性，而且還具有良好的擴展性。它使普通不具有I2C接口的MCU可以應用在多主通信的系統中，既增加了普通MCU的使用范圍，又突破了模擬I2C總線的應用局限性，為I2C總線的推廣起到了積極的作用
