HEXIN-III型轉換器是RS-232與RS-485之間的雙向接口的轉換器、應用于主控機之間，主控機與單片機或外設之間構成點到點，點到多點遠程多機通訊網絡，實現多機應答通訊，廣泛地應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統。飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等。

　　HEXIN-III型轉換器、能夠?qū)S-232串行口的TXD和RXD信號轉換成兩線平衡半雙工的RS-485信號。無需未接外接電源，可直接從RS-232端口的3腳竊電，同時由7腳請求發送（RTS），4腳數據終端準備好（DTR）給HEXIN-III輔助供電，自動的流控使你不必重新設置，硬件與安裝使用非常簡單。

　　性能參數

　　1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485標準；

　　2、電氣接口：RS-232C端DB9孔型、連接口，RS-485端口DB9針型連接口、配接線柱（四位接線或六位接線）； 3、工作方式：異步半雙工；

　　4、傳輸介質：普通線、雙絞線或屏蔽線； 5、傳輸速率：300~11520BPS；

　　6、傳輸距離：5m（RS-232c端）1200m（RS-485端）； 7、通訊協議：透明；

　　8、工作環境：-10℃到85℃相對濕度為5%到95%；

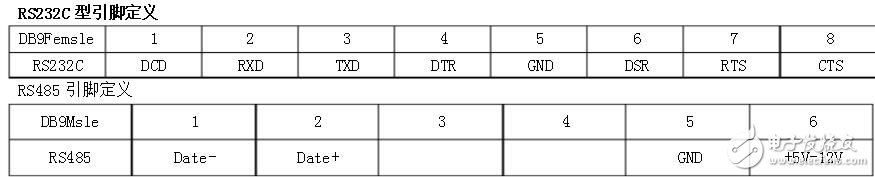

　　9、信號：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND； RS-485：Date+/Date-，GND;

　　接線和信號

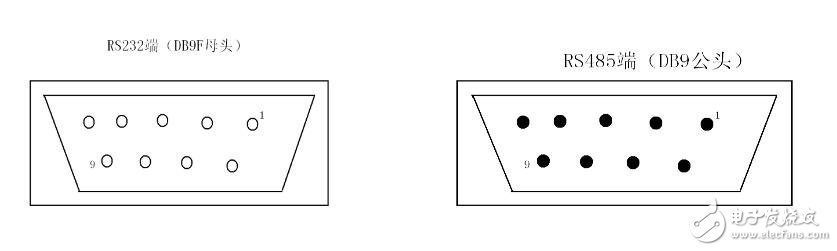

　　HEXIN-III轉換器采用DB9型的母頭連接口與RS232接口相連，另一端DB9公頭連接器與RS485接口相連。

　　其他工作電源有兩種情況：直接從RS232端口向3腳供電，同時由7（RTS）、4（DTR）腳給HEXIN-III型輔助供電，當RS232不能正常供電時，可由RS485端的DB9M6腳（+5V―+12V）和5腳（GND）供電。

　　安裝及應用

　　1、安裝：①在安裝HEXIN—III型產品之前，準備兩根線（可雙絞線）；

　?、陉P(guān)閉設備串行口（關機）；

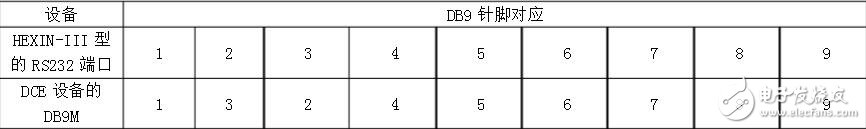

　　③HEXIN-III型轉換器的RS232端口是DCE方式，可以直接插入DTE設備的DB9M串行口（如計算機的COM口），并從其中的TXD、DTR、RTS信號竊取電，并注意信號電平應大于+5V，如果設備是DCE方式，必須作如下連接線：

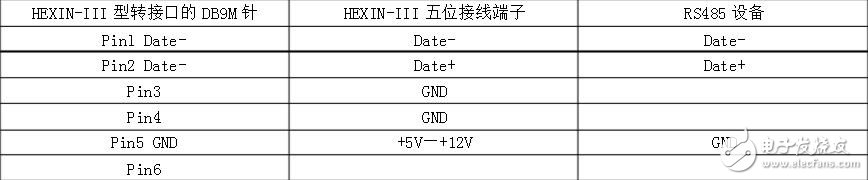

　　RS485設備與HEXIN-III型的連接如下

　　2、應用

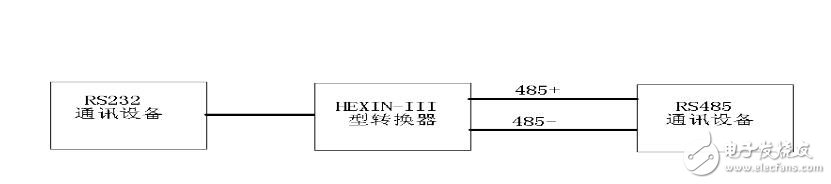

　　1、RS232設備與RS485設備通訊

　　該方式主要應用在控制端設備是RS232C接口，被控制端設備時RS485接口，兩端設備因電氣特性不一，不能直接相通，采用HEXIN-III型轉換器即可透明的將RS232C接口信號轉換為RS485信號。

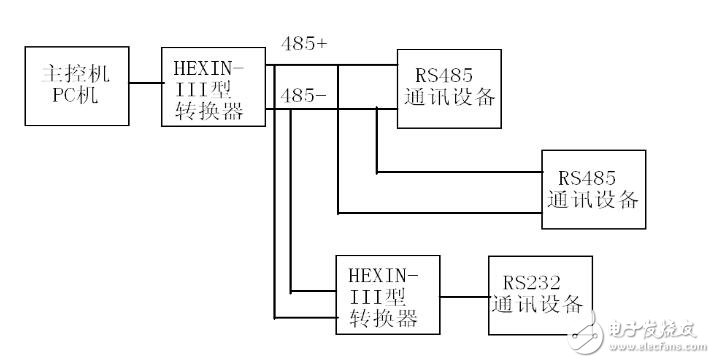

　　2、RS485組網應用

　　一臺RS232主機欲控制多達32個RS485從設備時，可以使用該方式，為了防止信號的反射和干擾，需在線路的終端接匹配電阻（120Ω、1/4W）。

　　主要有以下兩種連接方式： ①兩個HEXIN-III型連接

　　HEXIN-III。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。HEXIN-III

　　Date（+）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。Date（+）

　　Date（--）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。Date（--）

　　GND。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。GND

　?、贖EXIN-III型轉換器和RS-485設備相連

　　HEXIN-III。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。RS485設備

　　Date（+）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。T+R+or485+

　　Date（--）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。T-R-or485-

　　GND。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。GND

　　故障分析：

　　1、數據通訊不成功

　　a、檢測RS232接口連接是否正確； b、檢測RS485接口連接是否正確；

　　c、檢測RS232接口信號電平（TXD、DTR、RTS）是否低于+5V，若低于+5V可在DB9M的第6腳供電； 2、數據丟失或亂碼

　　a、檢測數據通訊設備兩端數據速率，可是是否一致； b、可以加匹配電阻1/4W 120Ω。
