通常 COM 使用的是9 針D 形連接器，也稱之為RS-232接口，而COM 2 有的使用的是老式的DB25 針連接器，也稱之為RS-422接口，這種接口目前已經很少使用。

　　微星有些型號的主板提供COM口插座，有用戶購買的市售COM線，連接在主板上不能使用。這是因?yàn)槭惺鄣囊恍〤OM線的線序不一樣

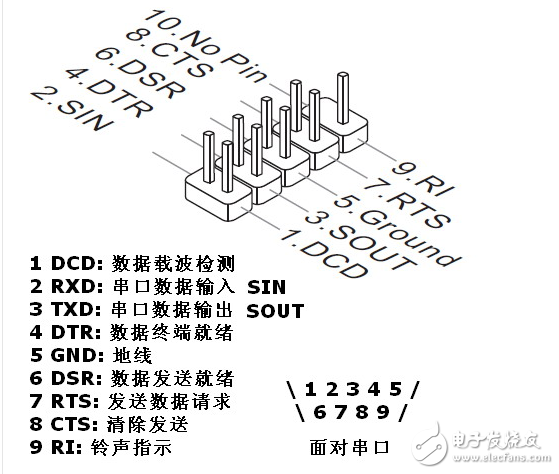

　　COM插座的針腳定義

　　COM口連接線

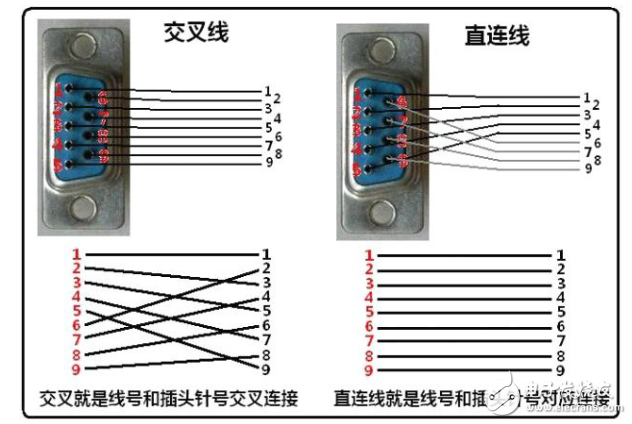

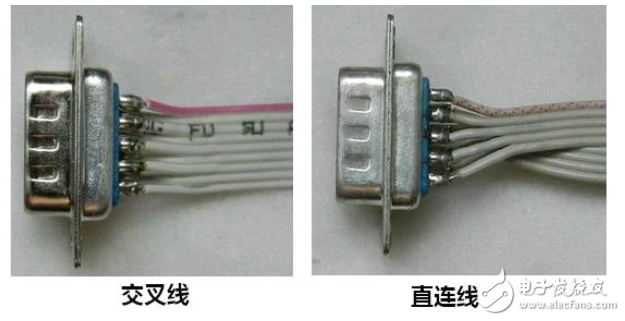

　　主板用的串口線有2種規格：交叉線和直連線。

　　看圖片，你會覺得交叉線和直連線是不是叫反了。交叉和直連不是看表面，是依據線的序號和串口插頭針腳序號的連接來區別的

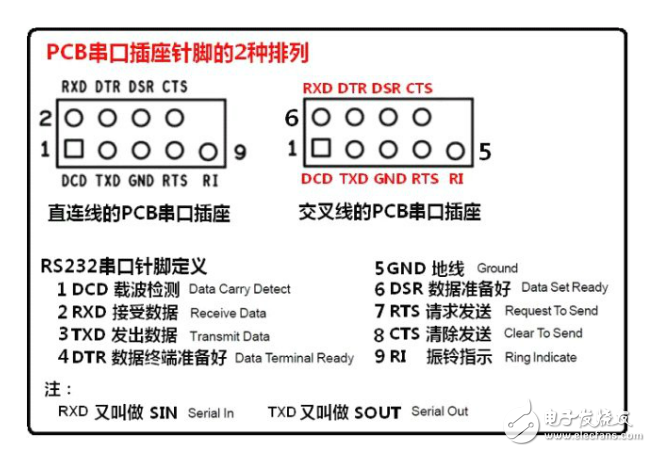

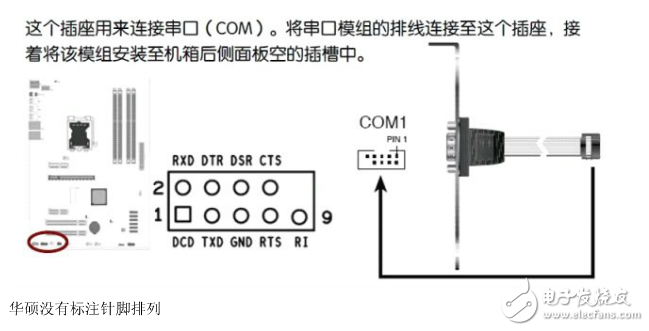

　　主板的串口插座針腳排列

　　串口線的2種規格對應2種不同針腳排列的主板。

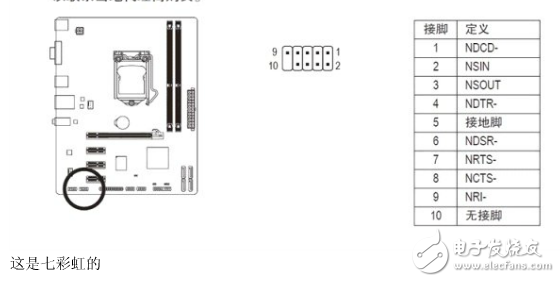

　　主流主板采用哪種串口針腳排列

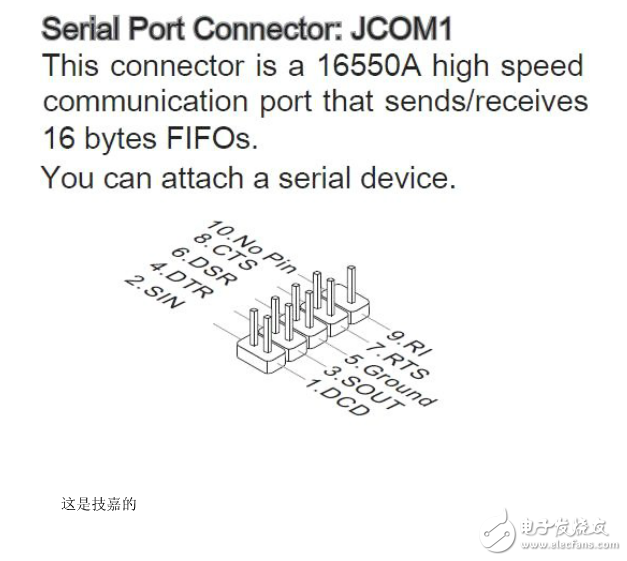

　　90%的主板都采用直連線的排列。華碩、技嘉、微星、以及大部分二線主板都采用直連線排列。這是微星的串口針腳排列

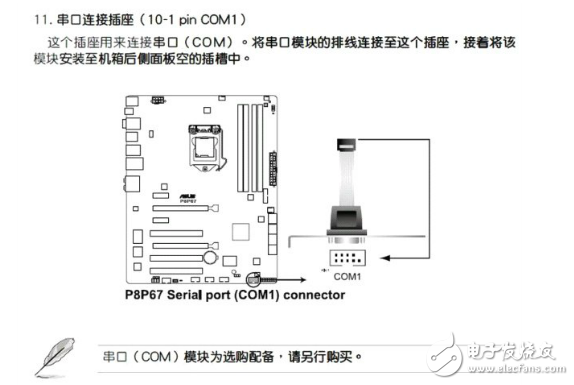

　　COMA（串行端口擴充擋板插座）

　　通過串行端口擴充擋板可以接出一組串行端口。串行端口擴充擋板為選購配件，您可以聯系當?shù)卮砩藤?gòu)買。

　　市場銷售的串口線

　　市場銷售的串口線都沒有標明是哪種接線方式，售貨員也都不清楚。所以購買時- 一定要找人問清楚接線方式是直連線還是交叉線，一定要買直連線。

　　有些可以當場制作串口線的商家都明白2 種串口線，可以根據客戶要求制作交叉線或直連線。

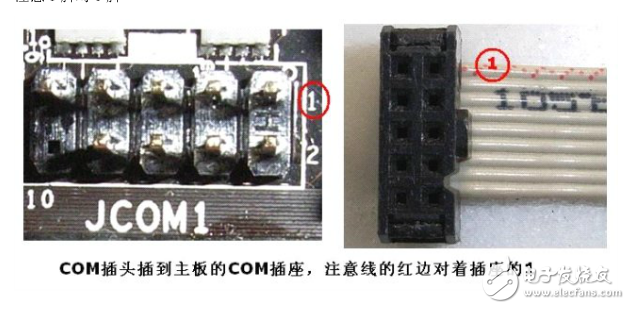

　　主板COM 插座的連接

　　注意1腳對1腳

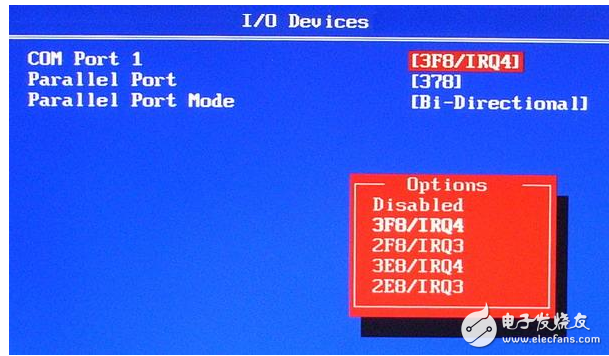

　　BIOS設置

　　有些COM設備需要特定的中斷和緩沖地址，請?jiān)贐IOS里選擇。
