一、UART介紹

　　通用異步收發傳輸器通常稱作UART，UART是一種通用串行數據總線，用于異步通信。該總線雙向通信，可以實現全雙工傳輸和接收。在嵌入式設計中，UART用于主機與輔助設備通信，如汽車音響與外接AP之間的通信，與PC機通信包括與監控調試器和其它器件，如EEPROM通信。

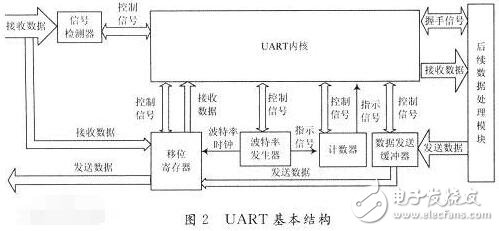

　　基本結構：

　?、?輸出移位寄存器，它接收從輸出緩沖器送來的并行數據，以發送時鐘的速率把數據逐位移出，即將并行數據轉換為串行數據輸出。

　?、?輸入移位寄存器，它以接收時鐘的速率把出現在串行數據輸入線上的數據逐位移入，當數據裝滿后，并行送往輸入緩沖寄存器，即將串行數據轉換成并行數據。

　?、?輸入緩沖寄存器，它從輸入移位寄存器中接收并行數據，然后由CPU取走。

　?、煽刂萍拇嫫?，它接收CPU送來的控制字，由控制字的內容，決定通信時的傳輸方式以及數據格式等。例如采用異步方式還是同步方式，數據字符的位數，有無奇偶校驗，是奇校驗還是偶校驗，停止位的位數等參數。

　?、薁顟B(tài)寄存器。狀態寄存器中存放著接口的各種狀態信息，例如輸出緩沖區是否空，輸入字符是否準備好等。在通信過程中，當符合某種狀態時，接口中的狀態檢測邏輯將狀態寄存器的相應位置“1”，以便讓CPU查詢。

　　UART數據傳輸流程：

　?。?）UART的TXD通常情況處于高電平的狀態

　　（2）UART準備傳輸數據的時候，TXD從高電平轉變?yōu)榈碗娖剑磸?變0）并維持一位的傳輸時間。這樣接收方在檢測到TXD傳輸?shù)碾娖接懈唠娖阶優榈碗娖降臅r(shí)候準備開始接收數據。

　　（3）UART一幀有5，6，7，8位的數據，TXD由高電平轉變?yōu)榈碗娖讲⒈３忠晃坏臅r(shí)候開始傳輸數據。傳輸數據是一位一位的進行高低電平傳輸。首先發送的是低位。

　　（4）UART如果使用校驗位時，在發送數據結束時候會緊跟著一位校驗位。有兩種校驗方法：奇校驗和偶校驗

　?。?）最后發送停止位，TXD數據線恢復到正常狀態，停止位的長度有三種。1位，1.5位，2位

　　二、RS232介紹

　　個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries Association，EIA） 所制定的異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。

　　在串行通訊時，要求通訊雙方都采用一個標準接口，使不同的設備可以方便地連接起來進行通訊。RS-232-C接口（又稱EIARS-232-C）是目前最常用的一種串行通訊接口。（“RS-232-C”中的“-C”只不過表示RS-232的版本，所以與“RS-232”簡稱是一樣的）
