UART

　　通用異步收發傳輸器（Universal Asynchronous Receiver/Transmitter），通常稱作UART，是一種異步收發傳輸器，是電腦硬件的一部分。它將要傳輸?shù)馁Y料在串行通信與并行通信之間加以轉換。作為把并行輸入信號轉成串行輸出信號的芯片，UART通常被集成于其他通訊接口的連結上。

　　具體實物表現為獨立的模塊化芯片，或作為集成于微處理器中的周邊設備。一般是RS-232C規格的，與類似Maxim的MAX232之類的標準信號幅度變換芯片進行搭配，作為連接外部設備的接口。在UART上追加同步方式的序列信號變換電路的產品，被稱為USART（Universal Synchronous Asynchronous Receiver Transmitter）。

　　UART是一種通用串行數據總線，用于異步通信。該總線雙向通信，可以實現全雙工傳輸和接收。在嵌入式設計中，UART用于主機與輔助設備通信，如汽車音響與外接AP之間的通信，與PC機通信包括與監控調試器和其它器件，如EEPROM通信。

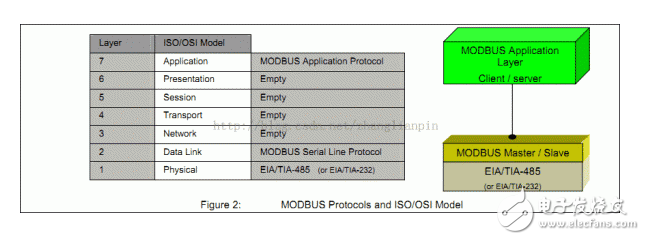

　　UART接收數據，一個字節一個字節接收，底層硬件只能知道現在收到了一個字節，然后保存在一個buffer里面。怎么去判斷現在一幀協議收完了呢？也就是說，我要發送一個協議幀，根據協議他是不定長的，怎么判斷現在收完了呢？

　　方法一：

　　也許有人會想到，我變收變判斷，就是在接收驅動函數里，去解析協議，一般是這個樣子：

　　#pragma vector = INTSR2_vect

　　__interrupt static void r_uart2_interrupt_receive（void）

　　{

　　buffer［CNT］ = RXD2;

　　CNT++;

　　if（CNT 》 幀頭長度）{

　　找?guī)^，然后記住幀頭位置；

　　}

　　//找?guī)L(zhǎng)位置

　　//等待接收完

　　//判斷幀尾或者校驗

　　//通知APP，一幀接收完畢

　　//請標志

　　SRIF2 = 0;

　　}

　　這么做，我感覺是效率最高的，我的驅動層封裝的時候，得暴露__interrupt static void r_uart2_interrupt_receive（void）給用戶，同時提供用戶底層接收完請標志等API。

　　方法二：

　　也會有人會想到我在協議前加一個字節長度不就完了，根據這個區接收，然后接收完了，告訴APP層或者協議解析層。這種方法實現的前提是大家都按這個做，否則通信失敗，適合公司內部使用。

　　方法三：

　　我開始用的是TIMER_OUT方法，什么意思呢？舉例說，9600波特率，發送一個字節大約需要1ms時間，假如認為發送是連續的而不是斷續的，那么我是否可以認為你在超過1MS時間（為了留有足夠的富裕時間，認為20MS）沒有接收中斷發生，我就可以認為接收完畢。接著通知APP或者協議解析模塊去解析協議。但是這么處理有幾個問題需要注意：

　　1、如果對方用的查詢方式發送，那個需要獲得對方的最大中斷處理時間；

　　2、幀于幀之間發送間隔必須大于接收方設定的TIMER_OUT時間；（其實這段不滿足的話，也可以處理，在RAM資源足夠的情況下，協議解析模塊按著解析多幀的思路去寫）

　　3、整個通信帶寬被拉低，因?yàn)閹g隔是TIMER_OUT時間，肯定是MS級以上，一般20~50ms吧；

　　但是這種方法是最簡單的，也適合解耦，便于模塊化封裝。

　　方法四：

　　我現在用的方法是環形buffer。也就是UART一直在收數據，并且放到一個環形buffer里面（是為了防止溢出），APP或者協議解析模塊不停的去讀取數據，并做協議解析。這種方法優點就是處理速度快，沒有了TIMER_OUT時間。目前問題是，我不知道怎么把buffer去解耦，索性我就把buffer全部丟給了協議解析模塊。

　　既然談到了UART驅動封裝，我就說說我目前做法，其實我也是剛學習封裝這塊，水平有限，就是想和大家聊聊，大神輕噴。

　　首先我定義了幾個接口：

　　//UART0

　　extern void uart0_drive_mode_init（void （*pRxCallBack）（uint8_t））;

　　extern bool uart0_cfg（uart_cfg_t *ptUartCfg，uint32_t wBaudRate，uint16_t hwErrorRange，void （*callback）（））;

　　extern bool uart0_txd_query（uint8_t *pchTxdBuffer，uint16_t hwTxdNum）;

　　extern void uart0_enable_rx_interrupt（interrupt_level_t tLevel）;

　　extern void uart0_disable_rx_interrupt（void）;

　　extern void uart0_set_tx_interrupt_level（interrupt_level_t tLevel）;

　　extern bool uart0_txd_interrupt_start（uint8_t *pchBuffer，uint16_t hwTxdLong）;

　　/**************************** UART0 ****************************/

　　//模塊初始化

　　#define USER_UART0_DRIVE_MODE_INIT（__CALLBACK） uart0_drive_mode_init（__CALLBACK）

　　//USER0

　　#define USER_UART0_CFG（_CONFIG，_BAUDRATE，_Rang，_CALLBACK） uart0_cfg（（_CONFIG），（_BAUDRATE），（_Rang），（_CALLBACK））

　　#define USER_UART0_TXD_QUERY（_BUFFER，_TXD_NUM） uart0_txd_query（（_BUFFER），（_TXD_NUM））

　　#define USER_UART0_ENABLE_RX_INTERRUPT（_LEVEL） uart0_enable_rx_interrupt（_LEVEL）

　　#define USER_UART0_DISABLE_RX_INTERRUPT（） uart0_disable_rx_interrupt（）

　　#define USER_UART0_SET_TX_INTERRUPT_LEVEL（_LEVEL） uart0_set_tx_interrupt_level（_LEVEL）

　　#define USER_UART0_TXD_INTERRUPT_START（__BUFFER，__TXD_NUM） uart0_txd_interrupt_start（（__BUFFER），（__TXD_NUM））

　　解釋：

　　uart0_drive_mode_init（），模塊初始化函數，需要傳入一個void （*pRxCallBack）（uint8_t）型函數指針，這個函數是為了接收中斷回調用戶接收處理函數，把RXD0數據放到環形接收緩存區；

　　uart0_cfg（）配置函數，需要回調用戶的I/O口配置函數，因?yàn)閁ARTI/O口是可選（偷懶了）

　　uart0_txd_query（）查詢發送函數，線程安全的

　　uart0_enable_rx_interrupt（）使能接收中斷，并設置優先級

　　uart0_disable_rx_interrupt（）關閉接收中斷

　　uart0_set_tx_interrupt_level（）設置發送優先級

　　uart0_txd_interrupt_start（）中斷發送，線程安全的

　　然后，我把所有的中斷和函數封裝到底層里面。

　　這里有一點我不明白怎么做，這個接收環形buffer怎么設計實現解耦？

　　《-------------------------------------------------------------------------華麗分割線------------------------------------------------------------------------------》

　　最近一直在學習OOPC和數據結構方面的知識，突然領悟到怎么把環形buffer分離出來，原來方法是如此簡單，怪我以前想復雜了。

　　首先我們定義一個queue的類，定義四個接口：

　　bool init_byte_queue（byte_queue_t* ptQueue，uint8_t* pchBuffer，uint16_t hwSize）;

　　bool is_queue_empty（byte_queue_t* ptQueue）;

　　void enqueue_byte（byte_queue_t* ptQueue，uint8_t chInData）;

　　void dequeue_byte（byte_queue_t* ptQueue，uint8_t* pchOutData）;

　　然后定義個數據結構體：

　　struct byte_queue_t{

　　uint8_t *pchBuffer;

　　uint16_t hwSize;

　　uint16_t hwHead;

　　uint16_t hwTail;

　　uint16_t hwLength;

　　};

　　實現如下：

　　#define this （*ptThis）

　　bool init_byte_queue（byte_queue_t* ptQueue，uint8_t* pchBuffer，uint16_t hwSize）

　　{

　　CLASS（byte_queue_t） *ptThis = （CLASS（byte_queue_t） *）ptQueue;

　　if（NULL == ptQueue）{

　　return false;

　　}

　　this.pchBuffer = pchBuffer;

　　this.hwSize = hwSize;

　　this.hwHead = 0;

　　this.hwTail = 0;

　　this.hwLength = 0;

　　}

　　bool is_queue_empty（byte_queue_t* ptQueue）

　　{

　　CLASS（byte_queue_t） *ptThis = （CLASS（byte_queue_t） *）ptQueue;

　　if（NULL == ptQueue）{

　　return true;

　　}

　　return （0 == this.hwLength）;

　　}

　　void enqueue_byte（byte_queue_t* ptQueue，uint8_t chInData）

　　{

　　CLASS（byte_queue_t） *ptThis = （CLASS（byte_queue_t） *）ptQueue;

　　if（NULL == ptQueue）{

　　return;

　　}

　　this.pchBuffer［this.hwHead］ = chInData;

　　this.hwHead++;

　　if（this.hwHead 》= this.hwSize）{

　　this.hwHead = 0;

　　}

　　this.hwLength++;

　　}

　　void dequeue_byte（byte_queue_t* ptQueue，uint8_t* pchOutData）

　　{

　　CLASS（byte_queue_t） *ptThis = （CLASS（byte_queue_t） *）ptQueue;

　　if（NULL == ptQueue）{

　　return;

　　}

　　if（NULL == pchOutData）{

　　return;

　　}

　　if（！this.hwLength）{

　　return;

　　}

　　*pchOutData = this.pchBuffer［this.hwTail］;

　　this.hwTail++;

　　if（this.hwTail 》= this.hwSize）{

　　this.hwTail = 0;

　　}

　　this.hwLength--;

　　}

　　到此基本UART就說完了，但是我今天看了篇關于環形隊列同步加鎖問題，有必要再補充下。

　　上面的環形隊列是有問題的，什么問題呢？就是hwLength的同步問題，hwLength--和hwLength++

　　位于不同的線程，所以需要加鎖，以確保原子性問題。

　　QUEUE_ENTER_CRITICAL（）;

　　this.hwLength--; //必須保證原子性

　　QUEUE_LEAVE_CRITICAL（）;

　　//QUEUE_ENTER_CRITICAL（）;

　　this.hwLength++; //放在了中斷中，本身任務優先級就高

　　//QUEUE_LEAVE_CRITICAL（）;

　　如果寫入和讀出線程優先級是平級的，那么都需要加鎖；如果有一個優先級高，一個優先級低，那個低優先級

　　線程需要加鎖，高優先級不需要。
