STM32單片機學習小Tips之?dāng)?shù)據的保存和毀滅（2）
和以前學到的有關數據保存不同，這里的數據保存還有“保密”之意，即一旦受到意外的侵入，STM32將毀滅數據。這是通過Tamper機制來實現的。
以下是數據手冊中的有關說明：
5.3.1 侵入檢測

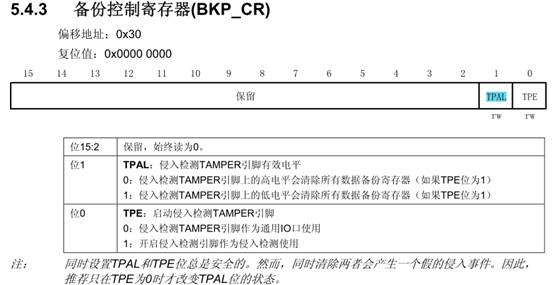

當TAMPER引腳上的信號從0變成1或者從1變成0（取決于備份控制寄存器 BKP_CR的TPAL位），會產生一個侵入檢測事件。侵入檢測事件將所有數據備份寄存器內容清除。 然而為了避免丟失侵入事件，侵入檢測信號是邊沿檢測的信號與侵入檢測允許位的邏輯與，從而在侵入檢測引腳被允許前發生的侵入事件也可以被檢測到。
● 當 TPAL=0 時：如果在啟動侵入檢測TAMPER引腳前（通過設置TPE位）該引腳已經為高電平，一旦啟動侵入檢測功能，則會產生一個額外的侵入事件（盡管在TPE位置’1’后并沒有出現上升沿）。
● 當 TPAL=1 時：如果在啟動侵入檢測引腳TAMPER前（通過設置TPE位）該引腳已經為低電平，一旦啟動侵入檢測功能，則會產生一個額外的侵入事件（盡管在TPE位置’1’后并沒有出現下降沿）。
設置BKP_CSR寄存器的TPIE位為’1’，當檢測到侵入事件時就會產生一個中斷。
在一個侵入事件被檢測到并被清除后，侵入檢測引腳TAMPER應該被禁止。然后，在再次寫入備份數據寄存器前重新用TPE位啟動侵入檢測功能。這樣，可以阻止軟件在侵入檢測引腳上仍然有侵入事件時對備份數據寄存器進行寫操作。這相當于對侵入引腳TAMPER進行電平檢測。
注：當V DD電源斷開時，侵入檢測功能仍然有效。為了避免不必要的復位數據備份寄存器，TAMPER引腳應該在片外連接到正確的電平。
顯然，Tamper需要硬件與之配合。以上數據手冊描述了硬件配置時的一些注意事項。
?。?） 可以是把引腳由低電平到高電平認為是一次侵入，也可以把引腳從高電平變到低電平認為是一次侵入，這通過TPAL來設置。
?。?） Tamper機制需要被啟動才能起作用。但在啟動之前，如果引腳已處于設定的狀態，那么一旦啟動，就會產生一次Tamper事件，這需要注意，否則會引起數據的意外丟失而不自覺。
?。?） 即便芯片上的VDD電源斷開，（只要仍有VBAT），那么Tamper檢測仍是有效的，因此，設計硬件時必須要小心，如果某設計是將Tamper引腳通過上拉電阻接VDD，并在這個引腳上接入機械開關到地。如果開關導通，那么就是一次Tamper事件，這個沒有問題。但是，如果電源斷開（VDD變低），也會引發一次Tamper事件，而這往往并不是設計都的本意。因此，這個引腳的上拉電阻必須接到VBAT而不是接到VDD。
?。?） 總的來說，TAMPER并不復雜，下面來看一看代碼。
這次是用的STM32庫中的這個例子。
有關LED的設置，這里就不再重復了，和上一篇文章（數據的保存與毀滅（1）相同）。
/* Enable write access to Backup domain */
PWR_BackupAccessCmd（ENABLE）;
這是打開BKP功能。
/* Clear Tamper pin Event（TE） pending flag */
BKP_ClearFlag（）;
清除Tamper事件
/* Tamper pin active on low level */
BKP_TamperPinLevelConfig（BKP_TamperPinLevel_Low）;
配置Tamper引腳究竟是高電平有效還是低電平有效，這個再研究一下，繼續跟蹤：
/**
* @brief Configures the Tamper Pin active level.
* @param BKP_TamperPinLevel： specifies the Tamper Pin active level.
* This parameter can be one of the following values：
* @arg BKP_TamperPinLevel_High： Tamper pin active on high level
* @arg BKP_TamperPinLevel_Low： Tamper pin active on low level
* @retval None
*/
void BKP_TamperPinLevelConfig（uint16_t BKP_TamperPinLevel）
{
/* Check the parameters */
assert_param（IS_BKP_TAMPER_PIN_LEVEL（BKP_TamperPinLevel））;
*（__IO uint32_t *） CR_TPAL_BB = BKP_TamperPinLevel;
}
CR_TPAL_BB又是什么呢？
/* Alias word address of TPAL bit */
#define CR_OFFSET （BKP_OFFSET + 0x30）
#define TPAL_BitNumber 0x01
#define CR_TPAL_BB （PERIPH_BB_BASE + （CR_OFFSET * 32） + （TPAL_BitNumber * 4））
要看懂上面有關CR_TPAL_BB的相關定義及理解為何這樣寫，恐怕又要涉及到Contex的另一個重要內容，即bit-band，這個暫不深究，留待下次學習（說句閑話：bit-bank我早就看到，就是沒有興趣深入了解，因為沒覺得什么地方有用到，今天既已知其用途，改日必去改看，，，所以只有動起來，才能學更多的東西）。這里只管當它是能夠直接設定該平是0或都是1就行了。
即根據實參決定BKP_CR中的TPAL究竟是0還是1?？蛇x參數為：
#define BKP_TamperPinLevel_High （（uint16_t）0x0000）
#define BKP_TamperPinLevel_Low （（uint16_t）0x0001）
BKP的其他用途：
BKP的寄存器可以用來存儲RTC校驗值的校驗寄存器。
在PC13管腳（當該管腳不用于侵入檢測時）上輸出RTC校準時鐘，RTC鬧鐘脈沖或者秒脈沖

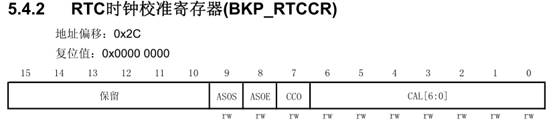

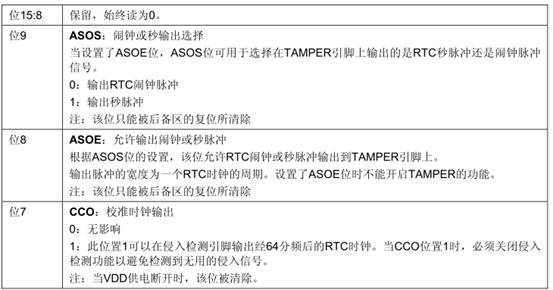

為方便測量，RTC時鐘可以經64分頻輸出到侵入檢測引腳TAMPER上。通過設置RTC校驗寄存器（BKP_RTCCR）的CCO位來開啟這一功能。 通過配置CAL［6:0］位，此時鐘可以最多減慢121ppm。
下面以RTC的那個例子為例，來看一看如何用Tamper（PC13）引腳來送出信號。
/* 打開PWR和KBP模塊的時鐘信號 */
RCC_APB1PeriphClockCmd（RCC_APB1Periph_PWR | RCC_APB1Periph_BKP， ENABLE）;
/*允許對BKP進行存取*/
PWR_BackupAccessCmd（ENABLE）;
/* 禁止引腳的TAMPER功能*/
BKP_TamperPinCmd（DISABLE）; /* To output RTCCLK/64 on Tamper pin， the tamper functionality must be disabled */
/* 允許時鐘信號在TAMPER引腳輸出*/
BKP_RTCOutputConfig（BKP_RTCOutputSource_CalibClock）;
這樣就可以了，也不復雜。
需要說明的一點是，PC13這個引腳不需要被配置成輸出引腳，但在這一時刻它是起到輸出作用的。
BKP_RTCOutputConfig（）這個函數中所用到的參數可以有這樣的一些：
BKP_RTCOutputSource_None
不允許在Tamper引腳輸出信號
BKP_RTCOutputSource_CalibClock
在Tamper引腳上輸出RTC時鐘經64分頻后的頻率信號
BKP_RTCOutputSource_Alarm
在Tamper引腳上輸出RTC報警信號
RTCOutputSource_Second
在Tamper引腳上輸出秒信號
經測試，
?。?）在Tamper引腳上輸出的信號，不受復位的影響！當然，這是有條件的，條件是復位時不會執行到操作RTC的相關代碼。
?。?） 在用J-LINK寫入代碼時，Tamper引腳輸出的信號，不受影響，照樣輸出！
?。?）斷電之后再上電，Tamper引腳送出的信號，不受影響，照樣輸出！
?。?） 去掉VBAT供電端的電力供應，斷電，再上電，Tamper引腳送出的信號消失！
判斷：前面的程序?qū)懙挠嘘P(guān)標志被保存在BKP區域，不斷電不會消失。這是否對電池的壽命有影響呢？畢竟送出波形也會有消耗的。

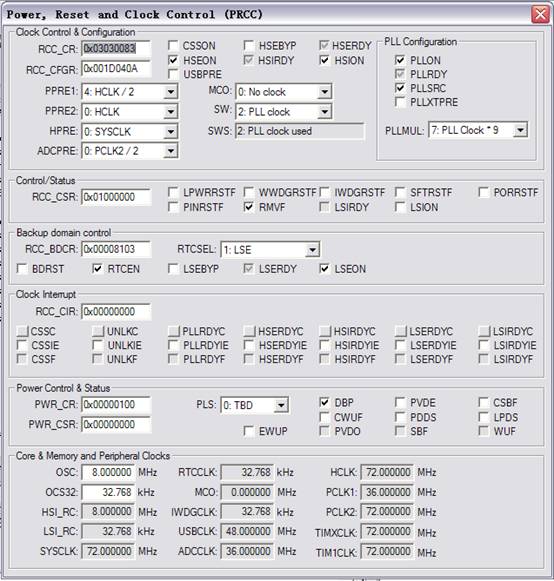

最后用兩個圖來結束，分別是運行時的BKP內容和POWER，RESET，CLOCK的內容。
