系統級可編程能力助力嵌入式應用

　在您曾經從事的嵌入項目中，有多少在項目生命周期各階段成功過渡而不需要重做系統設計、物料清單、布線等呢?如果您的答案與嵌入業界的大部分人一樣低于百分之百，則您可以考慮采用嵌入設計的一種新方法，它有望節省您的時間、金錢和煩惱。本文中，我們將探討您日常面對的嵌入設計挑戰，并以實用的方式探討如何運用系統級的可編程能力克服這些挑戰。首先，簡介什么是真正的可編程能力。

　　真正的系統級可編程能力

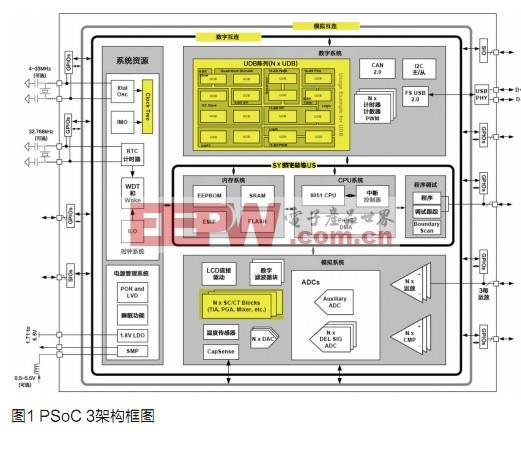

　　我們將這一話題分為三部分分別進行說明：編程能力、系統級、真正?？删幊棠芰Σ粦?yīng)與可配置能力混淆，而是指使用基本結構塊構建功能的能力。該定義下，這些基本結構塊在硬件中實施，并通過配置寄存器、數據路徑和信號路徑共同用于構建某個功能。例如，圖1中描述了賽普拉斯(Cypress)下一代PSoC設備架構PSoC 3 和 PSoC 5中實施真正系統級可編程能力的基本結構塊。圖中突出顯示的這些基本結構塊包括高性能的8位8051 (PSoC 3) 或32位ARM Cortex M-3 (PSoC 5) 處理器、可編程時鐘樹、Universal Digital Block (UDB，通用數字塊)、可編程模擬塊和可編程路由和相互連接(模擬、數字和系統總線)。

　　PSoC 3和 PSoC 5架構中的時鐘系統使一組模擬和數字時鐘支持各種外圍設備，例如ADC、PWM、計數器等。八個單獨源的 16 位時鐘分頻器用于數字系統外設，四個單獨源的 16 位時鐘分頻器用于模擬系統外圍設備，所有分頻器與一套四個內部或二個外部時鐘脈沖源連接，形成強大的時鐘數。

　　每個 UDB 是一個非常強大、靈活的數字邏輯時鐘。PSoC 3 和 PSoC 5 架構中的每個 UDB 包括一個基于 ALU 的八位數據路徑、兩個細粒度 PLD、一個控制和狀態模塊以及一個時鐘和復位模塊。這些元件可以共同執行低端微控制器的功能，也可以將它們與其他UDB連接起來實現更大的功能，或者由他們實現數字外圍設備，例如定時器、計數器、PWM、UART、I2C、SPI、CRC等，某些PSoC 3和 PSoC 5設備家族采用24個UDB，您甚至可以在8051或ARM Cortex-M3 處理器的基礎上實現 24 核處理器，或內部 DMA(一個非常強大的架構)。

　PSoC 3和 PSoC 5的模擬能力與帶一套可編程模擬外圍設備的高精度固定功能模擬(基準電壓精確度為工業溫度和電壓范圍的± 0.1%)結合，可用于實現混頻器、轉阻(trans-impedance)放大器、緩存、運算放大器等。靈活、高精度模擬能力的綜合運用可以實現許多獨特、強大的設計。

　　最后，PSoC 3和 PSoC 5架構的路由和相互連接(如圖1所示)由系統總線構成，允許任何GPIO成為數字、模擬、CapSense或LCD驅動I/O，這是真正強大的功能，實現顯著的成本節約(4層到2層PCB)以及更簡便的板布線，真正路由自由。

　　那么，系統級的含義是什么呢? 很久以來，我們已擁有組件級的可編程能力，形式為可編程數字邏輯(CPLD、FPGA等)、可編程模擬(開關電容及類似功能)、可編程時鐘、可編程處理器等。系統級的可編程能力即是指在單個平臺、單個設備中的所有這些可編程組件通過一個易用、分級原理圖設計、軟件開發環境進行控制和配置。圖2為無刷直流電機控制(BLDC)應用示例的系統級示意圖。查看該圖時，您無需考慮這些單個組件實例化的細節，您應將重點放在對外圍功能的需求上。無論是讀取轉速表、溫度或泵壓力讀數向電機控制功能提供一個反饋回路，或是使用單個PWM控制器驅動三相電機，您在處理系統設計挑戰時無需擔心獨立 IC 或外圍組件等低級別細節。

　　最后，定義中的真正用于幫助區分這一級別的可編程能力和具備可配置固定功能外圍設備的設備。這意味著如果您不需要某個功能，您可以將分配給該功能的資源用于其他目的，如果您決定不適用某個功能，這設備中不會存在被浪費的功能。設備中唯一被浪費的空間(如果有)由基本結構塊組成，可隨時用于設計中的變更或?qū)崿F(xiàn)新的功能。

　　實際應用

　　您面臨著多個設計挑戰。第一個挑戰是適應變更—要求、路線、設計、可用材料的變更;另一個挑戰是如何快速銷售—擊敗競爭者并在正確的時機推出產品以獲得最大的效果;第三個挑戰是模擬的復雜性—選擇、配置和使用正確的部件用于正確的用途;最后，必須保護您的設計IP(知識產權)，以防止競爭者復制您的設計并偷走您的市場份額。賽普拉斯的 PSoC 可編程片上系統和開發軟件可以滿足這些挑戰要求，以下將以實用的方式探討真正的系統級可編程能力和 PSoC 如何應對這些挑戰。

適應變更

　　嵌入式工程師生涯中唯一不變的事就是變更，通過良好規劃應對變更并利用工具獲得適應變更的能力是您取得真正成功的唯一途徑。如圖2所示，變更對 PSoC 工程師來說可能是對某個外圍設備的簡單修改—可能是增加某個 ADC 的分辨率或者在復雜情況下向設計加入一個額外功能，例如通過 USB 的控制接口或者 LCD 段顯示和電容式感測按鈕。通過真正系統級的可編程能力，您能夠應對變更并利用它來開發您所能設想的最好產品。

　　快速上市

　　快速上市所面臨的最大挑戰并不總是關于概念或想法，而是如何根據這些想法創造出產品。PSoC 工程實現方案快速原型制造，簡便的芯片中調整和編程，使用系統級的軟件開發環境。通過這兩種能力，您能夠簡便地試驗硬件解決方案以了解真實的需求并將產品投入生產。

　　模擬復雜性

　　PSoC(可編程片上系統)平臺及其軟件開發環境通過直觀的系統級基于原理圖的設計方法，使模擬電路和功能易于使用。如圖2所示，模擬外圍設備的實例化與在PSoC Creator 中設計畫布上拖放組件同樣簡單，然后進行您所實施功能的外圍配置設置，該示例中 ADC 的配置：分辨率、轉換率、時鐘脈沖源等。轉阻放大器、濾波器、模擬復用器、比較儀、DAC和其他外圍設備的實例化同樣簡單。

　　設計IP的保護

　　PSoC通過設備中嵌入的系統可編程能力，提供額外的安全層。如果競爭者查看模具時，他們只能看到組成PSoC設備本身的組件，卻無法看到初始化和實例化使用 PSoC Creator 所開發系統的固件。PSoC 設備中的固件還受到多種程度的保護，并由內存時鐘定義以符合整個設備的多個保護層次：無保護(在開發期間使用)、外部讀取保護、外部讀/寫保護以及完全保護(禁止外部讀/寫或內部寫入)。通過這些層次的保護，在 PSoC器件中實施的設計秘密能夠輕易地抵御標準反向工程技術。

　　結論

　　賽普拉斯的 PSoC 可編程片上系統和及其開發軟件通過新型 PSoC 3 和 PSoC 5 架構提供系統級編程能力，幫助您輕易地克服每日在嵌入式設計中所遇到的困難，并使您將精力集中在真正重要的產品上。這些新的架構擴展了世界上僅有的可編程嵌入設計平臺，打破了設計限制。在一塊芯片中，您可以利用高精度可編程模擬，包括12位至20位 delta-sigma ADC、包括幾十種插入式外圍設備的數字邏輯庫、同類最佳的電源管理以及豐富的連接資源;所有這些均配合PSoC 3 和PSoC 5中分別集成的高性能單周期 8051或ARM Cortex-M3處理器中。
