某新型飛機機載數字視頻記錄儀的設計與實現

?介紹一種用數字技術實現飛機視頻記錄的方法及數字壓縮算法、工程實現中的技術要點。

??????? 機載視頻記錄系統在飛行員的日常訓練中發揮著十分重要的作用。機載視頻記錄系統可以實時記錄飛行器飛行及訓練過程中的各種信息。它能夠直觀、真實地反映飛行員在空中飛行和操作情況。通過地面回放設備的回放,飛行員可以準確把握自身的不足,及時改進,提高訓練水平。

　　但由于視頻信號數據量大,技術要求高,數字視頻系統達不到,故多采用模擬記錄方式。模擬記錄電路復雜龐大,圖像質量差,記錄時間短,回放和查找不方便;因其記錄載體為磁帶,磁帶的磨損會產生額外的干擾和噪聲。隨著大規模集成電路的發展與計算機技術的進步,采用數字圖像壓縮技術實現高壓縮比、高質量的圖像數字化壓縮記錄已成為可能。數字化的記錄方法可以將視頻數據經過壓縮記錄在大容量的存儲器上,有效消除噪聲,增加記錄時間,快速拷貝和復制,快速回放和查找,還可以快速地通過計算機網絡進行傳送?；谝陨显蚬P者為某新型飛機研制了高性能的適于航空機載環境的數字式彩色視頻記錄儀。本記錄儀采用MPEG-1數字圖像壓縮記錄技術。

　　1 MPEG-1壓縮算法的基本原理

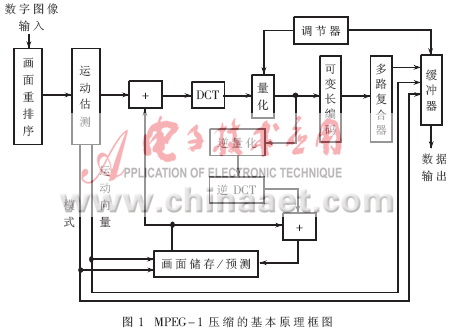

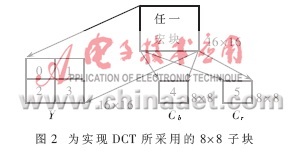

　　MPEG-1標準是ISO所推薦的通用動態圖像壓縮標準,其編號為ISO/IEC-11172。此標準分四部分:系統標準、視頻標準、音頻標準和測試標準。在視頻壓縮方面,MPEG-1標準采用色度信息子采樣、幀間預測編碼、運動補償、離散余弦變換(DCT)壓縮和可變長編碼等技術;從空間域、時間域和頻率域三方面達到了對圖像冗余信息的高效壓縮。MPEG-1壓縮的基本原理如圖1所示。輸入圖像為數字化圖像,且以Y、Cb、Cr表示。圖像首先被分成16×16不相重疊的宏塊,然后對各宏塊進行有關數據壓縮處理。為了極大地減小冗余信息,首先對每塊找出其相對于前一幀圖像所產生的運動矢量,然后再對此塊相應于運動向量所指出的塊進行象素值相減。為了傳送此相減信息,在4:2:0的模式下,此16×16宏塊又被分成6個8×8的子塊,如圖2所示。其中Y、Cb、Cr對應亮度信息,將16×16的宏塊隔行隔列抽取形成亞抽樣子塊8×8象素,對每一個8×8子塊可采用專用芯片進行DCT變換,對所得系數首先進行一次量化,然后再按“Z”形順序進行二維塊的掃描,從而變?yōu)橐痪S的量化DCT系數串。為了達到高度壓縮的目的,這一系數串用可變長Huffman碼進行高效編碼。此編碼及模式信息、運動向量信息將被復用,送入緩沖器并按照一定的速率向外發送。

?

　　采用上述算法,對絕大多數不同種類的視頻圖像MPEG-1均可將數據率壓縮為1.15Mbps,以保持較高的圖像質量。對PAL制視頻信號(-3dB信號帶寬:6MHz),MPEG-1采用的原始數據分辨率為352×288,因而其采樣頻率為7.25MHz。設量化方式為8比特線性量化,且每象素為RGB三基色,則不考慮色度空間子采樣時,在25幀/s的幀率下,原始圖像數據率為352×288×3×25=76.032Mbps。設壓縮后的數據率為1.15Mbps,則可算出壓縮比為76.032/1.15=61.15。正是由于較高的壓縮性能,考慮將它用于機載視頻壓縮記錄中。

　　2 記錄儀的組成與部分單元電路的工作原理

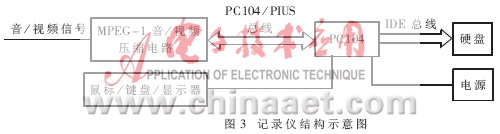

　　如圖3所示,整個系統由壓縮控制、存儲和電源三大模塊組成。其中壓縮部分由一路MPEG-1音視頻壓縮電路、控制單元PC-104組成,主要功能是實現對輸入音視頻信號的數字壓縮。存儲部分由大容量硬盤組成,完成對壓縮數據的長時間記錄。電源部分對各模塊電路供電。

?

　　在系統啟動時,主控計算機對壓縮卡進行初始化,設置好MPEG-1壓縮格式及數據速率,壓縮卡開始工作,在主控計算機的控制下,將壓縮后的圖像數據寫入硬盤。在工作過程中,主控計算機不斷監視相關信號,可以在圖像中加入相應的標志。在接收到關機信號后,自動結束壓縮卡的工作,并關閉主機。系統中的幾個主要部分:

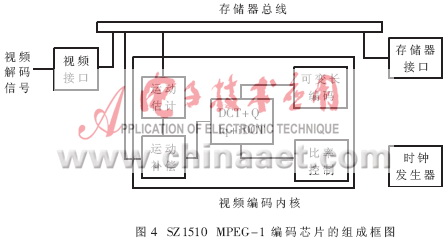

　　(1)視頻壓縮電路:因?yàn)镸PEG-1壓縮算法需要很大的運算量,用軟件實時完成比較困難,所以主要依靠硬件電路來實現。在所研制的硬件壓縮卡中,主要選用了以色列Zepax公司的SZ1510 MPEG-1編碼芯片,實現了對視頻信號的高效壓縮。該芯片具有功能多、功耗小、溫度范圍寬等特點,其組成電路如圖4所示。主要由運動估計與補償單元、DCT與反DCT變換單元、可變長編碼單元、控制單元、SDRAM接口單元、通用總線接口單元組成。其內部的壓縮處理完全采用流水線結構,開機后只需簡單初始化即可開始獨立工作,自動送出壓縮好的數據。外部時鐘為27MHz,工作電壓為3.3V。

　　(2)主控單元:考慮到控制單元的體積、可靠性和控制能力,選用了嵌入式計算機PC104作為主控單元。根據視頻壓縮的特點,選擇了安普公司的產品AmproP5E/166,其溫度特性好、功能強大、可靠性高、軟硬件移植性好、易于調試。

　　(3)記錄單元:從重量和可靠性出發,記錄單元可以用Flash電子盤實現。但因?yàn)橐曨l數據量很大,對記錄單元的容量要求也很大。所以從價格和體積考慮,Flash電子盤顯然無法滿足要求。經過慎重的考慮和充分的論證,本系統選用了IDE硬盤作記錄單元。IDE硬盤不能直接應用,需要進行一些必要的技術處理,主要是要進行減震處理。普通硬盤不工作時,可承受300～400G的沖擊,5～12G的震動;但是通電工作后,1～2G的震動情況下不能保持正常工作,3～4G時有可能使其記錄盤體劃傷,并使磁頭脫落,導致永久損壞。經過采取減震措施后,可在7G以上的震動中保持正常工作。

　　3 工程實現中主要問題的考慮

　　在工程實現中,主要根據使用環境要求,如溫度、振動、沖擊、加速度、電磁兼容等,從產品的可靠性、維修性、測試性方面考慮,設計出符合航空要求的產品。經降溫、減震處理后,系統的工作溫度范圍達到-55℃～+70℃,耐加速度為13.75g,符合軍用標準。下面主要介紹電磁兼容問題。

　　本系統著重以下方面的工作:???

　　a.不同功能模塊分艙屏蔽、隔離;

　　b.電源輸入端加濾波、瞬態抑制網絡;

　　c.模擬接口信號采取屏蔽措施,其中視頻信號必須采用三同軸電纜傳輸,傳輸阻抗必須匹配,地線連接采用一點接地方式;

　　d.接口離散量、開關量信號采用光電隔離措施;

　　e.局部電路二次穩壓;

　　f.應用EMI濾波器減少VDDA的電源噪音;

　　g.PCB設計時,連接到SZ1510電路的外部LPF盡可能接近封裝管腳,最大長度0.5英寸。

　　通過原理設計與工程實現,完成了高性能的機載彩色視頻記錄儀的研制。經過各項測試表明,設計思路正確,設計方案合理可行,技術先進,方便實現。隨著多媒體計算機技術的發展,存儲器容量、性能會不斷提高,本系統很容易升級,從而保持技術的先進性。
