在過去，靜態決策最壞情況分配曾為嚴格的實時約束提供了解決方案，而現在靈活性也成為一項要求。法國某研究項目建議使用的解決方案是一種分布在 FPGA 資源上，對軟硬件線程進行管理的操作系統。

我們的目標是設計一種支持新的系統分區類型的架構，讓軟/硬件組件遵循同一執行模型。這就要求高度靈活的可擴展操作系統。近年來，特別是在嵌入式系統中，隨著片上系統 (SoC) 密度的增大，可以通過并行處理任務和數據，來增加運算單元，最終滿足設計約束的要求。目前，隨著異構計算內核的加入，這種趨勢仍在繼續。不過這種技術遇到了難以逾越的復雜性障礙，因?yàn)樗枰獙?a href="http://m.makelele.cn/v/tag/1315/" target="_blank">編程模型進行更高層次的抽象。

為了攻克這些難題，我們建議定義一個統一的執行模型，不管線程是映射到硬件還是軟件上都可以使用。該執行模型的硬件實現高度依賴動態可重配置邏輯的使用。全分布式架構結合傳統多核軟件子系統，可同時兼?zhèn)滠?硬件的優點。軟件部分很適用于智能化事件控制和決策，而硬件部分則擅長于提高能效、吞吐量以及數字運算。通過兩者的結合，無論是針對每種特定的應用，還是針對某一應用的某一特定狀態，我們都能在性能與資源利用率之間實現最佳平衡。

新型 FPGA 平臺具有高度的靈活性和可擴展性，且集成度高，能夠在單個或兩個芯片上集成一個完整的異構動態運算系統。

自適應硬件在諸如導彈電子和軟件無線電等功耗和系統尺寸有限，同時對環境高度敏感的應用中非常有用。采用動態重配置技術，可以在不增加系統功耗或電路板尺寸的情況下，實現支持不同應用模式的專用架構。傳統解決方案側重于控制部分，現在看來似乎已經不能有效地滿足執行單元的數量及其異構性要求。只有采用兼具靈活性和可擴展性的分布式方案，才能夠創建出面向未來的架構。

雖然這種技術潛力無限，但對整個業界來說，動態重配置的使用仍然有相當大的難度。工程師需要一種清晰明確的設計方式，既能夠充分地發揮動態重配置的優勢，又不影響應用描述，而且最重要的是，不增加開發成本。為了將動態性和高性能結合起來，我們建議采用基于多線程的執行模型對異構性進行抽象。開發人員可以將應用當作線程集來進行編程，而不必考慮線程是在標準處理器還是專用硬件上執行。在這種情況下，動態重配置的作用是進行線程優先調度(thread preemption)和上下文切換。由法國國家研究署 (French National Research Agency (ANR)) 贊助的 FOSFOR（靈活的可重配置平臺操作系統）項目就專門負責開發這種新一代嵌入式、分布式實時操作系統。

FOSFOR 架構基礎
我們的目標是設計一種支持新的系統分區類型的架構，讓軟/硬件組件遵循同一執行模型。這就要求高度靈活的可擴展操作系統，能夠?yàn)檐浖蚝陀布蛱峁┫嗨频?a target="_blank">接口。與傳統方法不同，這種操作系統是完全分布式的，整個平臺從應用的角度來看是同構的。這就意味著既能以靜態方式，也能以動態方式在軟件（處理器）或者硬件（可重配置單元）中部署應用線程，對分布式服務進行無差別的訪問。

為了實現高效率，我們在緊鄰可重配置區的硬件中實現操作系統服務。我們在異構操作系統內核之間實現了一個通信層，以確保從應用角度看服務是同構的。因此，將操作系統當作大量模塊和執行單元部署在架構上，可以充分發揮虛擬化機制的優勢，從而使應用線程在未預知任務的情況下運行和通信。

從編程人員的角度來看，該應用只是個線程集。我們可以利用賽靈思 FPGA 的動態重配置功能來提議這種硬件線程的新概念，同時也可采用與軟件線程相同的方式來實現這一概念。我們的實現方式充分發揮了專用計算 IP 模塊的性能優勢。

除了要考慮到多處理器 SoC 中的執行單元，存儲器結構還必須滿足以下幾項要求：應用線程需要的數據存儲、每個線程執行上下文的存儲以及線程間的數據交換。對于執行上下文的存儲，我們認為有多種可能性。一種方式是集中存儲執行上下文，這樣為將其分配到不同執行單元提供介質。我們可以確認平臺內的三種通信流：應用數據、控制信號和重配置/執行上下文。對于硬件線程之間的高帶寬數據路徑，我們使用專用的片上網絡 (NoC)。

?

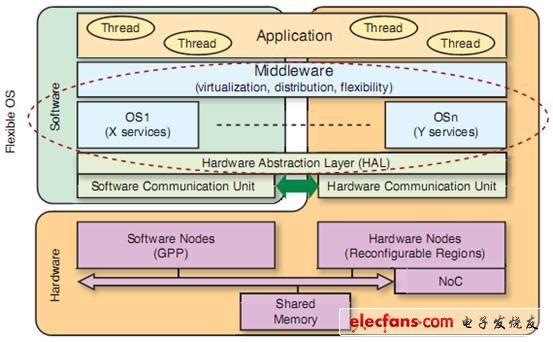

圖 1：通用 FOSFOR 架構
圖中文字：
靈活的操作系統 軟件 線程 應用 中間件（虛擬化、分布、靈活性） 操作系統 1（X 服務） 操作系統 n（Y 服務） 硬件抽象層 (HAL) 軟件通信單元 硬件通信單元 硬件 軟件節點 (GPP) 硬件節點（可重配置區域） 片上網絡 共享存儲器

?
