1、 簡介

XADC是zynq芯片內部進行溫度和電壓檢測的模塊，通過（Xilinx Wiki - xadc.html）這篇wiki可以知道，XADC控制器有兩種表現形式，一種是位于PS內部，即文檔中提到的the PS-XADC interface for the PS software to control the XADC，另一種是位于PL內部，通過IP核的方式實現。目前常用的是第一種。

通過ug480_7Series_XADC這篇文檔得知，The ADCs can access up to 17 external analog input channels，也就是除了內部原有的監測項外，XADC最多支持17路擴展通道，可以參看下圖。

對硬件有了基本的了解后，就可以進行devicetree的設置了。

2、 devicetree配置

由于是在PS部分，XADC控制器設置就像其他控制器一樣即可，system.hdf中給出了地址：

Devicetree設置如下：
xadc@f8007100 {
compatible= "xlnx,zynq-xadc-1.00.a";
reg =<0xf8007100 0x20>;
interrupts= <0 7 4>;
interrupt-parent = <&gic>;
clocks =<&pcap_clk>;

xlnx,channels {
#address-cells = <1>;
#size-cells = <0>;
channel@0 {
reg= <0>;
};
channel@1 {
reg= <1>;
};
channel@8 {
reg= <8>;
};
};
};

這里只啟用了三個channel，如果啟用更多channel可以在devicetree中進行添加。

3、 kernel配置
內核中已經包含了xadc的驅動程序，位置是drivers\iio\adc，最后三個xilinx打頭的文件。將驅動加入內核配置過程如下：

如果為了省事，也可以直接在defconfig文件中加入配置信息，這樣默認是選中的。

4、 測試
加載devicetree，uimage，uramdisk后能在sys目錄下找到檢測信息：

打開in_temp0_raw能看到數字，注意，該數字是原始數字，需要轉換才能得到正確的攝氏度。

該數字不斷變化，表明溫度在變化。其他電壓信息類似。

為了更直觀的展現監測信息，可以做一個用戶app來打印，代碼如下：
#define MAX_PATH_SIZE 200
#define MAX_NAME_SIZE 50
#define MAX_VALUE_SIZE 100

#define MAX_CMD_NAME_SIZE 100
#define MAX_UNIT_NAME_SIZE 50

#define SYS_PATH_IIO "/sys/bus/iio/devices/iio:device0"

#define VCC_INT_CMD "xadc_get_value_vccint"
#define VCC_AUX_CMD "xadc_get_value_vccaux"
#define VCC_BRAM_CMD "xadc_get_value_vccbram"
#define VCC_TEMP_CMD "xadc_get_value_temp"
#define VCC_EXT_CH_CMD "xadc_get_value_ext_ch"

static const int mV_mul = 1000;

static const int multiplier = 1 << 12;

static char gNodeName[MAX_NAME_SIZE];

enum EConvType
{
EConvType_None,
EConvType_Raw_to_Scale,
EConvType_Scale_to_Raw,
EConvType_Max
};

enum XADC_Param
{
EParamVccInt,
EParamVccAux,
EParamVccBRam,
EParamTemp,
EParamVAux0,
EParamMax
};

struct command
{
const enum XADC_Param parameter_id;
const char cmd_name[MAX_CMD_NAME_SIZE];
const char unit[MAX_UNIT_NAME_SIZE];
};

struct command command_list[EParamMax] = {
{EParamVccInt, VCC_INT_CMD, "mV"},
{EParamVccAux, VCC_AUX_CMD, "mV"},
{EParamVccBRam, VCC_BRAM_CMD, "mV"},
{EParamTemp, VCC_TEMP_CMD, "Degree Celsius"},
{EParamVAux0, VCC_EXT_CH_CMD, "mV"}
};

struct XadcParameter
{
const char name[MAX_NAME_SIZE];
float value;
float (* const conv_fn)(float,enum EConvType);
};

/*
struct XadcParameter gXadcData[EParamMax] = {
[EParamVccInt] = { "in_voltage0_vccint_raw", 0, conv_voltage},
[EParamVccAux] = { "in_voltage4_vccpaux_raw", 0, conv_voltage},
[EParamVccBRam]= { "in_voltage2_vccbram_raw", 0, conv_voltage},
[EParamTemp] = { "in_temp0_raw", 0, conv_temperature},
[EParamVAux0] = { "in_voltage8_raw", 0, conv_voltage_ext_ch}
};
*/

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include "xadc_core.h"

//utility functions
float conv_voltage(float input, enum EConvType conv_direction)
{
float result=0;

switch(conv_direction)
{
case EConvType_Raw_to_Scale:
result = ((input * 3.0 * mV_mul)/multiplier);
break;
case EConvType_Scale_to_Raw:
result = (input/(3.0 * mV_mul))*multiplier;
break;
default:
printf("Convertion type incorrect... Doing no conversion\n");
// intentional no break;
case EConvType_None:
result = input;
break;
}

return result;
}

float conv_voltage_ext_ch(float input, enum EConvType conv_direction)
{
float result=0;

switch(conv_direction)
{
case EConvType_Raw_to_Scale:
result = ((input * mV_mul)/multiplier);
break;
case EConvType_Scale_to_Raw:
result = (input/mV_mul)*multiplier;
break;
default:
printf("Convertion type incorrect... Doing no conversion\n");
// intentional no break;
case EConvType_None:
result = input;
break;
}

return result;
}

float conv_temperature(float input, enum EConvType conv_direction)
{
float result=0;

switch(conv_direction)
{
case EConvType_Raw_to_Scale:
result = ((input * 503.975)/multiplier) - 273.15;
break;
case EConvType_Scale_to_Raw:
result = (input + 273.15)*multiplier/503.975;
break;
default:
printf("Conversion type incorrect... Doing no conversion\n");
// intentional no break;
case EConvType_None:
result = input;
break;
}

return result;
}

void get_iio_node()
{
struct dirent **namelist;
int i,n;
char value=0;
int fd = -1;
char upset[20];
float raw_data=0;
float true_data=0;
int offset=0;
int currpos;

n = scandir(SYS_PATH_IIO, &namelist, 0, alphasort);

for (i=0; i < n; i++)
{
sprintf(gNodeName,"%s/%s", SYS_PATH_IIO, namelist[i]->d_name);

fd = open(gNodeName, O_RDWR );

if(strstr(gNodeName,"temp"))
{
if(strstr(gNodeName,"raw"))
{
offset=0;
while(offset<5)
{
lseek(fd,offset,SEEK_SET);
read(fd,&value,sizeof(char));
upset[offset]=value;
offset++;
}
upset[offset]='\0';
raw_data=atoi(upset);
true_data=conv_temperature(raw_data, EConvType_Raw_to_Scale);
printf("%s is %f cent\n",namelist[i]->d_name,true_data);
}
}
else if(strstr(gNodeName,"voltage"))
{
if(strstr(gNodeName,"raw"))
{
offset=0;
while(offset<5)
{
lseek(fd,offset,SEEK_SET);
read(fd,&value,sizeof(char));
upset[offset]=value;
offset++;
}
upset[offset]='\0';
raw_data=atoi(upset);
true_data=conv_voltage(raw_data, EConvType_Raw_to_Scale);
printf("%s is %f mv\n",namelist[i]->d_name,true_data);
}
}
close(fd);

}
}

int main(int argc, char *argv[])
{
get_iio_node();
return 0;
}

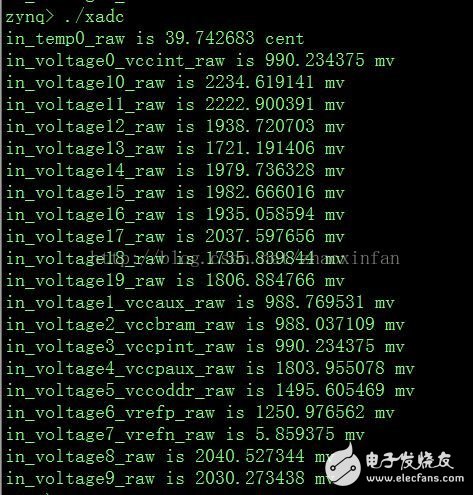

在編寫這段代碼時遇到好幾個問題，首先用read函數取值取到的其實是文件中ASCII碼字符，沒有什么好辦法只好改成一位一位讀取存入字符串然后調用atoi函數轉換為int數字。其次，用lseek函數獲取文件大小時得到的值都為4096，但是這些文件并不是目錄，不知道為何大小都顯示的是Linux最基本的文件塊大小，最后只好投機取巧根據每個文件中的數字位數進行取值，例如temp和vcc這些文件只有4位，那么就從文件中讀4位。最后輸出結果如下：

上圖中溫度為39度，和實際情況差不多。至此XADC驅動告一段落。
