EMC（Electro Magnetic Compatibility）——電磁兼容，是指電子、電氣設備或系統在預期的電磁環境中，按設計要求正常工作的能力，也是電子、電氣設各或系統的一項重要的技術性能。就世界范圍來說，電磁兼容性問題已經形成一門新的學科，也是一門以電磁場理論為基礎，包括信息、電工、電子、通信、材料、結構等學科的邊緣科學，同時也是一門實踐性比較強的學科，需要產品工程師具有豐富的實踐知識。電磁兼容的中心課題是研究如何控制和消除電磁干擾，使電子設備或系統與其他設備聯系在一起工作時，不導致設備或系統的任何部分的工作性能的惡化或降低。一個設計理想的電子設備或系統應該既不發射任何不希望的能量，又應該不受任何不希望有的能量的影響。當然，在電子設備或系統出廠前，衡量其EMC J眭能好壞的主要依據就是FMC測試結果。這些測試，就是模擬產品在實際工作環境中發生的一些騷擾和干擾，如圖所示。目前，衡量一個產品的EMC跬能主要從以下兩個方面來考慮。

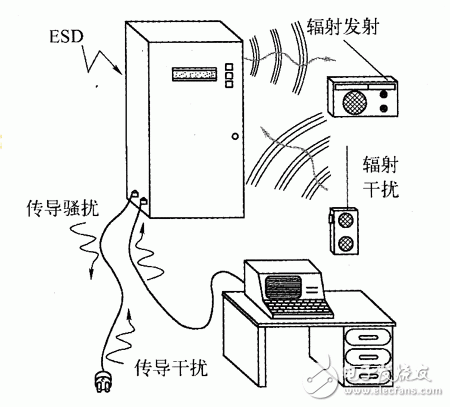

　　圖 產品在實際工作環境中發生的一些騷擾和干擾

　　（1）EMI（Electro Magnetic Interference）——電磁干擾性能。即處在一定環境中的設備或系統正常運行時，不應產生超過相應標準所要求的電磁能量于擾。這樣的電磁干擾有：

　　●從電源線傳導出來的電磁騷擾；

　　●從信號線、控制線傳導出來的騷擾；

　　●從產品殼體（包括產品中的所有電纜）輻射出來的騷擾；

　　●從電源端口傳導出來的諧波電流（Harmonic）；

　　●電源端口產生的電壓波動和閃爍（Fluctuation and Flicker）。

　　（2）EMS（Electro Magnetic Susceptibility）——電磁抗擾度性能。即處在一定環境中的設各或系統正常運行時，設各或系統能承受各種類型的電磁能量干擾。這種電磁能量干擾主要有：

　　●靜電放電；

　　●電源端口的電快速瞬變脈沖群；

　　●信號線、控制線端口的電快速瞬變脈沖群；

　　●電源端口的浪涌和雷擊；

　　●信號線、控制線端口的浪涌和雷擊；

　　●從空間傳遞給產品殼體的電磁輻射；

　　●電源端口傳入的傳導干擾；

　　●電源端口的電壓跌落與中斷。

　　EMC設計則是在產品設計過程中，利用一定的設計技巧和額外的技術手段提高產品的EMC性能（包括產品的抗干擾能力和產品的抗騷擾水平），并能在一定環境中按照產品的設計期望正常運行。為了衡量到達實際應用環境前產品的EMC性能，則需要進行EMC測試。對應于以上產品各項FMC指標，EMC測試通常也有如下兩個方面。

　?。?）EMI電磁干擾測試

　　●電源線傳導騷擾（CE）測試；

　　●信號、控制線傳導騷擾（CE）測試；

　　●輻射騷擾（RE）則試；

　　●諧波電流（Harmonic）唄刂試；

　　●電壓波動和閃爍（Fluctuation and Flicker）測試。

　　（2）EMS電磁抗擾度測試

　　●靜電放電（ESD）抗擾度測試；

　　●電源端口的電快速瞬變脈沖群（EFT／B）抗擾度測試；

　　●信號線、控制線的電快速瞬變脈沖群（EFT／B）抗擾度測試；

　　●電源端口的浪涌（SURGE）和雷擊測試；

　　●信號線、控制線的浪涌（SURGE）和雷擊測試；

　　●殼體輻射抗擾度（RS）壩刂逑；

　　●電源端口的傳導抗擾度（CS）測試；

　　●信號線、控制線的傳導抗擾度（CS）測試；

　　●電源端口的電壓跌落與中斷測試（DIP）。

　　對于汽車及車載電子設備，由于其電磁環境與供電環境相對特殊，其EMC測試也相對特殊，但也可分為EMI測試和EMS測試兩大類。它更加突出ISO、CISPR和SAEJ標準的重要性，具體的FMC測試項目有兩個。

　　（1）EMI測試

　　●符合CISPR25（對應國標為GB18655）、CISPR12（對應國標為GB14023）、SAEJ551／5（對應國標為GB18387）標準的輻射騷擾測試；

　　●符合CISPR25（對應國標為GB18655）標準的傳導耦合／瞬態發射騷擾測試。

　　（2）EMS測試

　　●符合1507637－1／2標準規定的電源線傳導耦合／瞬態抗擾度測試；

　　●符合1507637－3標準規定的傳感器電纜與控制電纜傳導耦合／瞬態抗擾度測試；

　　●符合150114527（對應國標為GB17619）標準規定的射頻傳導抗擾度測試；

　　●符合15011452－2（對應國標為GB17619）標準規定的輻射場抗擾度測試；

　　●符合15011452－3（對應國標為GB17619）標準規定的橫電磁波（TEM）小室的輻射場抗擾度測試；

　　●符合15011452－4（對應國標為GB17619）標準規定的大電流注入（BCI）抗擾度測試；

　　●符合15011452－5（對應國標為GB17619）標準規定的帶狀線抗擾度測試；

　　●符合15011452－6（對應囟標為GB17619）標準規定的三平板抗擾度測試；

　　●符合15010605標準的靜電放電抗擾度測試。

　　EMC設計不能像硬件電路設計、結構設計、軟件設計等設計活動可以單獨存在，它依附于產品的其他設計活動中。如果一定要對EMC設計活動進行分類，那么主要包括：

　?。?）產品的EMC標準和需求分析；

　?。?）產品機械結構構架的FMC設計，包括產品中的電纜部分的設計；

　?。?）電路原理圖的FMC設計；

　?。?）PCB的EMC設計；

　?。?）EMC測試過程中出現問題的改進。
