1 引言

　　國內從90年代中期開始研究邊界掃描技術，取得了一定的成果，但多是對完全BS (boundary scan)器件的邊界掃描測試，對由非BS器件組成的邏輯簇的測試還鮮見報道。本文所介紹的基于邊界掃描的邏輯簇測試診斷軟件以Borland C++ Builder為開發工具，能夠自動產生邏輯簇的串行測試矢量，準確進行故障定位，并附加有邊界掃描結構完備性測試功能模塊，提高了測試可靠性。

　　2 邏輯簇測試診斷軟件設計

　　一個邊界掃描測試診斷過程可以簡述為：首先輸入測試矩陣進行激勵，然后輸出響應矩陣，最后通過分析響應矩陣就可達到對故障進行診斷定位的目的。所以說，故障診斷問題就集中在測試矩陣的構造、列測試向量的并行加載、列響應向量的并行采集和響應矩陣的分析上。我們在進行軟件設計時，利用并行測試矢量描述與簇描述文件來構造完備的測試矩陣，將其以串行掃描方式由邊界掃描器件的TDI經BS鏈路串行移位送到與邏輯簇相連的相應BSC，然后通過TMS發送測試控制命令，經TAP控制器控制BSC完成測試碼的并行加載和響應碼的并行采集。測試響應碼則經BS鏈路串行移位從邊界掃描器件的TDO送到測試機處理得到響應矩陣，最后通過對響應矩陣的分析來進行邏輯簇電路故障的診斷定位。

　　2.1 軟件設計流程圖

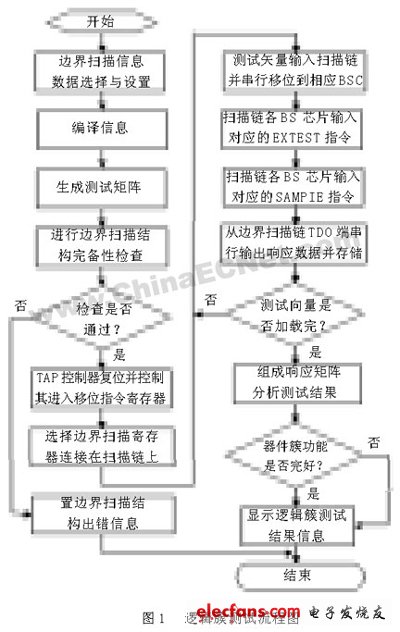

　　邏輯簇測試的程序流程圖如圖1所示，其中各步驟的具體作用如下。

?

　　邊界掃描信息數據選擇與設置：設置PCB板邊界掃描鏈的組成、選擇PCB板的網絡表、選擇各BS器件的BSDL信息、選擇被測邏輯簇描述文件、輸入其并行測試矢量描述文件。

　　編譯信息：從BS器件信息數據庫中讀取各芯片的邊界掃描長度、指令碼、邊界掃描單元總數、邏輯簇與BS器件互連網絡總數及各網絡的組成，并根據 PCB板的BS鏈組成給各BSC從最靠近TDO端開始編排序號，然后譯出加載診斷矩陣和采集響應結果的對應BSC序號。

　　生成測試矩陣：根據邏輯簇與BS器件互連網絡總數及各網絡的組成，結合邏輯簇的并行測試矢量或簇描述文件，利用測試生成算法生成測試矢量集，構成測試矩陣。

　　邊界掃描結構完備性檢查：進行邊界掃描寄存器、指令寄存器等寄存器的功能測試和各TAP端口信號故障測試。

　　TAP控制器復位并控制其進入移位指令寄存器狀態：在測試時鐘的上升沿發送“11111”到TMS引腳，掃描鏈所有芯片TAP控制器處于復位狀態。然后再次發送“01100”到TMS引腳，TAP控制器進入移位指令寄存器狀態。

　　選擇邊界掃描寄存器連接在掃描鏈上：從TDI 引腳發送各芯片的SAMPLE指令至各芯片的指令寄存器。在測試時鐘的上升沿發送 “11100”到TMS端，各芯片選擇邊界掃描寄存器連接在掃描鏈上， TAP控制器進入移位數據寄存器狀態。

　　測試矢量輸入掃描鏈并串行移位到相應BSC：讀取測試矢量集中的列向量送入對應邊界掃描單元(即邏輯簇的虛擬輸入端)等待加載。

　　向掃描鏈各BS器件輸入對應的EXTEST指令：在測試時鐘的上升沿發送“111100”至TMS端，TAP控制器進入移位指令寄存器狀態，發送各芯片 EXTEST指令至各芯片的指令寄存器。發送“111100”至TMS端，通過各芯片輸出端口上的BSC將數據加載到網絡，TAP控制器處于移位指令寄存器狀態。

　　掃描鏈各BS器件輸入對應的SAMPIE指令：發送各芯片的SAMPLE指令至指令寄存器。在測試時鐘的上升沿發送“11100”至TMS端，各芯片從互連網絡上獲取數據并存入輸入端口的BSC中，各芯片TAP控制器進入移位數據寄存器狀態。

　　從邊界掃描鏈TDO端串行輸出響應數據并存儲：連續發送N(BSC總數)個測試時鐘到TCK端，并在每個測試時鐘的下降沿采集TDO引腳移出的數據，提取并保存各邏輯簇虛擬輸出端對應的響應數據構成響應向量。

　　組成響應矩陣分析測試結果：將所有的響應向量組成響應矩陣，與正確測試響應相比較和分析，判斷邏輯簇是否存在故障。

　　2.2 邏輯簇測試的設置

　　在進行邊界掃描測試時，首先要對測試矢量自動生成所需的若干信息進行設置。對于BS器件之間的互連測試，其設置只需填寫掃描鏈信息和選擇網絡表文件。而對邏輯簇的測試因?yàn)樯婕暗酱氐亩x及針對其功能的并行測試矢量，設置所需信息相對復雜，包括有：

　?、艗呙桄溌返慕M成芯片、各芯片的邊界掃描指令與其BSC單元信息;

　?、票粶y電路板的網絡表文件*.edf;

　?、沁壿嫶氐牟⑿袦y試矢量描述文件*.vdf;

　　⑷簇描述文件*.cld。

?

　　本軟件邏輯簇設置界面如圖2所示。掃描鏈路設置要依次選擇或填寫組成掃描鏈的芯片總數、芯片序號(第*片)、芯片標稱(網絡表中芯片的名稱 U1、U2等)以及芯片的具體名稱和相關邊界掃描信息。芯片的邊界掃描相關信息是一個可以編輯、增添、修改信息的數據庫，選擇了芯片名稱即可調用其數據庫信息?！斑壿嫶販y試選擇”一欄用來選擇被測的是單個非BS器件還是由非BS器件組成的簇，對于單個非BS器件，只需填寫器件標稱，而對于簇測試，還需編寫一個定義簇的輸入輸出、端口名稱的簇描述.cld(cluster description)文件。另外，它們的并行測試矢量文件.vdf(vector description file)也需由用戶編寫輸入。cld與vdf文件都是自行設計的有一定語法規范的的文件編輯格式，簡捷易用，用戶只需了解邏輯簇的組成和功能就可以容易地編輯。

　　邏輯簇測試所有信息選擇填寫完成后，點擊 “確定”開始測試或選擇“保存設置”、“載入設置”等命令。
