終端生產測試可使用信令模式（綜測儀）和非信令模式（信號源、信號分析儀）兩種方案。綜測儀更符合規范的信令一致性；而信號源、信號分析儀具有更大的靈活性，更快的速度和更好的精度。TD-SCDMA終端測試必須包括對GSM模式的支持，同時，為提高終端產品的競爭力，廠商生產的TD-SCDMA終端還可能包括GPS、藍牙、WiFi（802.11b/g）、DVB等模式。目前市場上還沒有能同時支持這些模式的綜測儀，因而，信號源、信號分析儀在對多模式的支持方面凸顯出優勢。對于這種模式缺乏信令支持的弱點，可以通過芯片廠商提供的物理層（L1）信令模擬軟件進行彌補。隨著芯片廠商對物理層（L1）信令模擬軟件的逐步開放，非信令模式方案越來越受到終端生產廠商的重視，這代表著未來終端測試的新方向。完整的終端生產測試包括射頻收發信機校準、射頻收發信機測試、終端音頻測試、電源測試四個方面。

　　本文探討的是基于信號源、信號分析儀、音頻分析儀和通信電源的生產測試方案。對于多模終端的測試，該方案具有全面、快速、精確和靈活的特點。對于TD-SCDMA終端生產商而言，該方案可以打破儀器儀表廠商的技術壟斷，選擇更具有性價比競爭力的生產測試儀表。此外，該方案對于傳統2G和其它3G終端生產商具有同樣的參考意義。

　　方案簡介

　　該方案儀器組成包括：射頻矢量信號源、射頻矢量信號分析儀、音頻分析儀和通信電源，此外還包括射頻收發耦合器和開關陣列等設備，它們可以對終端進行射頻收發信機校準、射頻收發信機測試、終端音頻測試、電源測試四個方面的一站式整體測試。該方案可獨立于模式的限制，提供TD-SCDMA、GSM、藍牙、WiFi（802.11b/g）、DVB、GPS等模式的一站式測試。

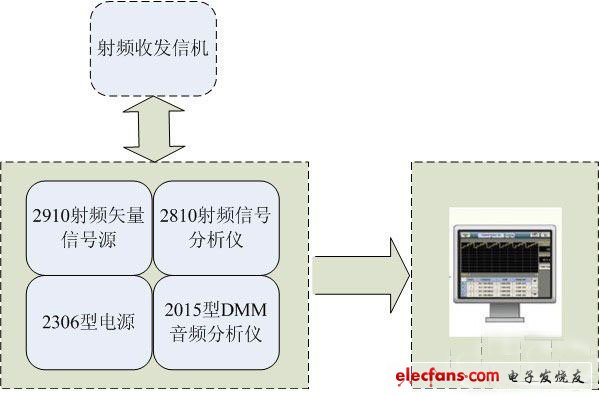

　　圖1是使用Keithley 2910矢量信號源、2810矢量信號分析儀、2306雙通道電源和2015音頻分析儀搭建的測試案例。傳統的綜測儀測試速度受限于空中信令，對于生產廠商而言意味著測試成本的提高。作為無線通信的空中信令，實際上是屬于手機軟件的問題，筆者認為并不需要在生產測試階段進行嚴格驗證，而應該將重點集中在影響手機性能的硬件特性上。作為對信令部分的替代，該方案需要芯片廠商提供物理層（L1）控制命令集，并通過計算機接口對被測件進行控制。

　　選用高速信號源和分析儀，可以突破儀器速度的瓶頸，使方案的測試速度幾乎只是取決于被測件的響應速度，在生產線上可實現最大的測試吞吐量，為廠商提高測試效率，降低測試成本。

　　目前中高端信號源和分析儀精度指標高于綜測儀一個檔次，因而可實現高精度的測試，增加測試的可靠性，降低誤測率，從而提高測試效率，降低測試成本。

　　分立的測試儀器可以根據客戶的具體需要靈活配置，實現產線測試的靈活搭配，能有效解決生產線測試站之間的“瓶頸效應”問題和重配置問題。

　　下面的部分，將針對終端生產測試的四個方面分別提供具體的測試建議，以供TD-SCDMA終端生產廠商參考。

　　TD-SCDMA 終端測試一站式解決方案案例。
