在很多場合，由于客觀條件限制，人們不可能進入現場進行直接觀察，只能用適應性更強的電子圖像設備來代替完成，在此背景下發展起來的圖像技術成為人們關注的熱點應用技術之一，它以直觀、信息內容豐富而被廣泛應用于許多場合。在物聯網系統中實現圖像采集，必須要考慮物聯網的以下特點：（1）物聯網節點對價格敏感。物聯網是信息傳感技術的大規模應用，傳感節點數目成百上千，若每個節點的成本提高一點，整個物聯網系統的成本就會提高很多。所以傳感節點圖像采集的成本應盡量低。（2）大部分物聯網應用對圖像質量要求不高。圖像采集主要是幫助用戶不需要到現場就可以觀察現場情況，對于大多數應用只要能分辨出現場場景即可，沒必要采集很高像素的圖像。（3）基于成本考慮，物聯網大多選用RS232，Zigbee，GPRS等傳輸速率不高的聯網方式，圖像傳輸時間較長。但許多監測節點安放的位置固定，采集的圖像是準靜態圖像，也就是說，大部分情況下，圖像是不變的，所以對幀率要求不高。即使圖像采集的速度慢一些，也不會對現場情況的觀察有太大的影響。基于單片機的低成本CMOS圖像采集系統正是在這樣特定的應用背景下設計的。針對物聯網傳感節點的特性，結合現有的技術條件和實際應用，提出一種用單片機直接與CMOS圖像傳感器相連，采用Flash為圖像存儲器，RS232為圖像傳輸協議，并且多幀圖像拼接成一幅圖像的方法，實現了遠程監控。所選器件價格低廉，硬件連接簡單，從而成本非常低。該系統可單獨作為獨立的圖像采集系統，又能以非常低的成本附加到其他物聯網節點上，應用領域廣泛。1系統總體方案圖像采集系統是根據某種特定的使用目的和應用條件，由圖像采集、圖像存儲、圖像傳輸和系統控制等相關電子設備和傳輸介質組成的一個有機整體。圖1是系統的總體框圖，系統主要由單片機、圖像傳感器、Flash圖像存儲器組成。圖像傳感器負責圖像的采集，采集的圖像數據由單片機實時讀取。圖像傳感器的分辨率為240×320，數據量為150KB，而單片機的內部RAM只有2K，存不下一幀圖像，所以選擇了一款Flash作為圖像存儲器，單片機將讀取的圖像數據轉存人Flash圖像存儲器。由于圖像數據轉存入Flash需要占用數據采集的時間，這就導致單片機會錯過部分數據的采集，根據所采圖像為靜態圖像這一應用背景，錯過的數據可通過下兩幀圖像替代，由此確定了用3幀圖像拼成一幅圖像的算法。等一幅圖像采集轉存完畢，單片機再從Flash圖像存儲器中讀取圖像數據，通過RS232口傳輸?shù)?a target="_blank">上位機。

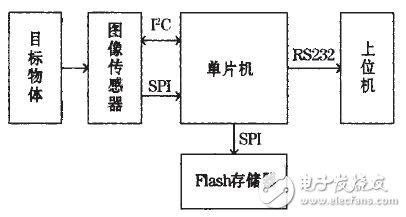

　　圖1系統總體框圖
