5.嘗試使用現有模型

　　在很多論文和應用報告里，Lawson模型還是非常常用的的，尤其是評估有源元器件的潮濕加速動作。因此，為了評估我們的測試結果，我們選用了這個模型。我們使用Lawson建議的數值，比較在不同相對濕度rh （公式 1）下試驗結果的加速因子。

　　公式 1：

　　我們選用了第2種漆，因?yàn)樗闹笖?shù)趨勢線的線性相關最好。首先，我們把測量數據代到Lawson等式里，選定激活能EA （設為0.9 eV）和因子 b （設為1.0）。在測量溫度范圍內挑取幾個點，忽略相對濕度變化之間的偏置電壓，我們的結果是“不適合”，如圖7所示。

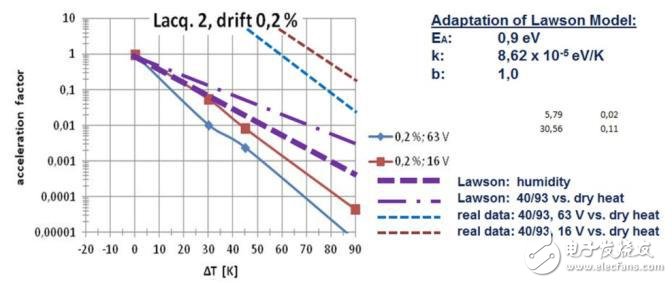

　　圖 7： 估算加速因子 （Lawson）

　　檢索現有文獻，Peck是提到的另一個作者。他改變了Lawson建議值，發現使用相對濕度能夠適應他自己的測試結果。在一篇文章里，Hallberg很好地概括了所有濕度測試和加速模型，包括他自己的。過去30年，他與Peck對濕度加速進行了大量研究。在很多出版物里都提到，他們的研究成果的適應性最好。圖8是Hallberg收集的可用模型。除了溫度意外，他們都使用相對濕度做為主要的測量參數。檢索最近幾年有關濕度加速的出版物，我們發現，人們還在使用與Hallberg和Peck 描述或收集的模型相同的或可比較的模型。

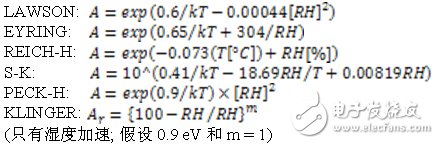

　　圖8

　　我們的目的是在很寬的不斷變化的溫度-時間-濕度范圍內，預測元器件的可靠性。因此，使用上面的模型并不能滿足我們的要求，因?yàn)樵谝欢ǖ南鄬?duì)濕度下，實際的含水量極大程度上取決于溫度。測量依賴溫度的實際含水量的指標是對應的蒸汽壓pvapor。這個數據可以從教科書里導出來。

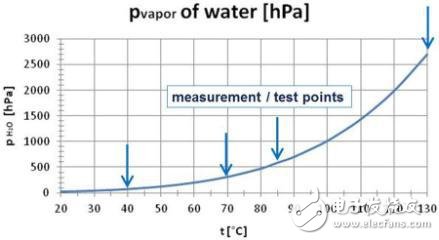

　　圖 9： 蒸汽壓與溫度

　　圖9顯示了溫度對pvapor （100 % RH）的依賴關系，包括我們?cè)?0℃、70℃、85℃和130℃下做試驗的測試點。在我們的試驗里，實際的蒸汽壓可以用pvapor x rh （例如在130℃： 2700 hPa x 0.85 = 2295 hPa）來直接計算。

　　5.1. 影響參數

　　仔細分析所研究的薄膜電阻的設計，推導出下面這些影響參數，如圖10到圖13所示。

　　電子元件一般是在芯部材料上覆蓋一層敏感的功能金屬層，外面再用密封、漆或塑模保護。我們的薄膜電阻有一個鋁、R層的底座或芯部材料，外面涂一層電絕緣漆，如圖10所示。元件的漆層直接暴露在測試或應用（例如85℃）的環境溫度下，不存在溫度梯度。水分子被吸收到漆的表面，吸收度取決于溫度。在漆層界面與外部環境之間存在壓差，壓差大小取決于實際的蒸汽壓。

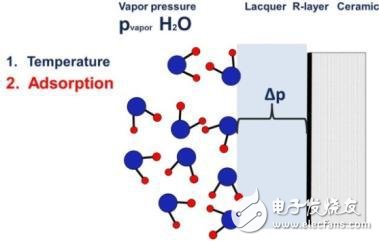

　　圖10： 水汽濃度，蒸汽壓

　　壓力平衡導致水或其他低分子物質的擴散到漆體里，如圖11所示。水或其他低分子量物質的匯集會擴大壓力擴散效應的界面面積。有水的時候，高溫和偏置電壓會加速氧化，在金屬層上產生電化學腐蝕，由于在層的表面存在電勢差，在最壞的情況下會在R層上產生電化學腐蝕。水濃度對溫度依賴程度較高，因此在熱和偏置的狀態下，器件被破壞的風險較高。

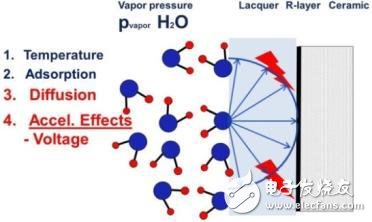

　　圖11：蒸汽擴散，施加電壓加速

　　當施加電功率時，會發生特殊的減速效應。電功率會被轉換成電阻層里的焦耳熱。電阻層的溫度會比環境溫度高一點，減緩了在漆里面和界面上水匯集處的擴散（見圖12）。

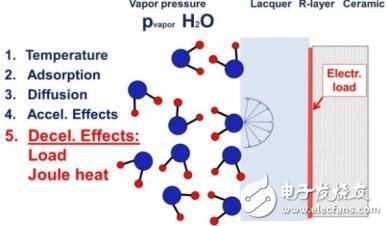

　　圖12： 焦耳熱減緩擴散

　　這就解釋了由于相應的負載和焦耳熱分別在漆里面和R層里面影響擴散過程，較高電壓的電阻樣品降級速度較慢的現象。最后，在漆里面失效或缺陷的地方（氣泡，空洞，小孔或由表面引腳的分層引起本地?cái)U(kuò)散），會強化或引發毀滅性的的加速，如圖13所示。

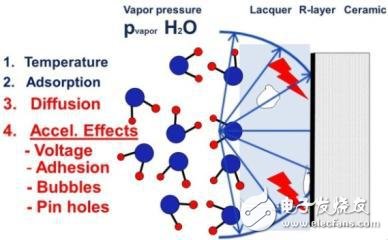

　　圖 13： 缺陷加速

　　我們可以得出結論，對于特性降級和預測特性降級，在給定R層或金屬系統時，漆或塑模的參數是決定性因子：

　　· 由吸附作用造成水汽滲透，進而形成水分子的移動?擴散；

　　· 漆的可靠性是由低分子物質的擴散速度決定的；

　　· 為了在漆里保持氣體擴散，需要有凈容積；

　　· 依賴于溫度和漆的有機鏈段的移動，在擴散的使用和加速過程中會產生新的凈容積；

　　· 在界面上或漆里面的空洞會提高濃度梯度，減緩擴散。

　　圖14顯示把測試數據首先臨時轉換成與工況有關的依賴于Lawson的模型：標準化ΔR / R ≤ 0.2 %：暴露時間texp與蒸汽壓pvapor。這個臨時模型使用明確的物理量pvapor而非RH。溫度與相應的蒸汽壓部分相關?？梢酝茖?dǎo)出加速因子，以年來表示。

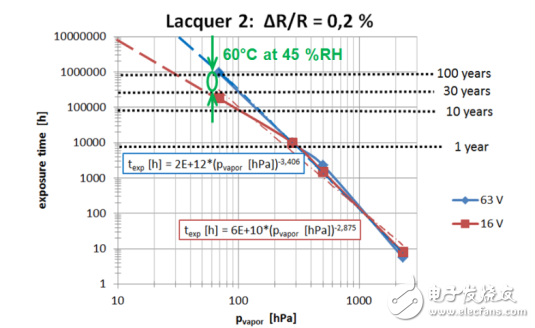

　　圖 14： 蒸汽壓加速，預測

　　現在可以回答有關預測的要求了。例如，“在60 °C和45% RH下，保持ΔR / R of ≤ 0.2 %的使用時間有多長？”通過簡單的計算，199 hPa * 0.45 ?90 hPa （數據pvapor 見圖9），就可以直接得出在現場的實際偏置濕度條件下，暴露時間可以達到15到30年，如圖14所示。

　　這個模型沒有全面考慮水?dāng)U散對溫度的依賴，尤其是較高的溫度和低蒸汽壓的情況。另一個物理方法能夠更好地考慮這個影響和實際擴散的依賴以及吸附，這個方法是必需的。
