什么是阻抗分析儀？

　　阻抗分析儀能在阻抗范圍和寬頻率范圍進行精確測量，它利用物體具有不同的導電作用，在物體表面加一固定的低電平電流時，通過阻抗計算出物體的各種器件、設備參數和性能優劣。

　　阻抗分析儀的原理：

　　抗分析儀可以丈量和評定壓電陶瓷片、壓電換能器、超聲波清洗機、超聲波焊接機、超聲波粉碎機、超聲波加工設備等各種器件、設備的參數和性能優劣。

　　1. 通過導納圓圖與電導曲線圖進行判定，比較直觀、實用。

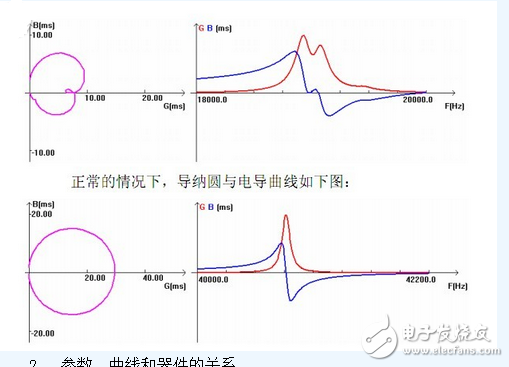

　　異常情況下，導納圓與電導曲線如下圖：

?

　　1、基本精確度：0.05［%］

　　2、頻率精確度：±0.005［%］

　　3、量測參數：Z， L， C， R， Q， D， Y， G， B， X

　　4、輸出：10mV to 1V rms， 200uA to 20mA rms

　　5、顯示格式：串/并聯電路，或兩極式

　　6、圖形分析模式：任選兩種參數依頻率及直流偏壓源掃描

　　7、電表模式：可當標準LCR電表使用

　　8、待測：組件連接

　　9、備有許多的可選附件以供不同的測試需要。

　　10、消耗因素：±0.0005（1+D*D2）

　　11、質量因素：±0.05［%］（Q + 1/Q）

?

　　阻抗分析儀如何使用？

　　阻抗分析儀阻抗測試儀用于所有容量的發電機組，測量各種同步發電機在動、靜態下的轉子交流阻抗及其特性曲線。

　　1、測量各種同步發電機在動、靜態下的轉子交流阻抗及其特性曲線；

　　2、一鍵飛梭”（旋轉鼠標）無需按鍵，操作更方便；

　　3、內置超大容量存儲器，可存儲6400組數據，經RS232通訊接口可上傳至PC機，實現數據下載、自動生成和 編輯測試報告，便于技術管理和存檔；

　　4、可選擇快速的自動測量和任意的手動測量?jī)煞N方式；

　　5、藍色大屏幕圖文LCD顯示、全中文菜單提示操作、簡單、方便；

　　6、自帶微型打印機，實時打印測試數據和特性曲線；

　　7、完善的過壓、過流保護功能。根據試驗參數自動調整保護動作值，確保設備安全；

　　8、可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。還可測量各種同、異步電機繞組的交流阻抗。全自動采集、測量、顯示、存儲、打印所有測量參數（電壓、電流、阻抗、功率、頻率）。

　　阻抗分析儀的特性：

　　阻抗分析儀可以測量和評定要與電路匹配。

　　對于壓電陶瓷片，可以直接從導納圓圖和對數坐標判斷器件優劣，如果陶瓷片內部出現分層，或者出現裂紋，對數曲線將出現多峰，導納圓圖上出現多個寄生小圓。

　　對于變幅桿的設計、加工和裝配，是否合理或有缺陷，直接在導圓圖上明顯的可以看到。

　　對于超聲波焊接機的生產加工，利用導納圓的結果分析焊接機的狀態，通過參數和圖形的分析，找到焊接機存在的問題。

　　對于超聲清洗機的生產和加工：振動子的選擇要求其振動性能盡可能一致（帶寬、品質因數、諧振頻率、動態阻抗）。在導納圓圖上，盡可能沒有寄生圓或在諧振點附近沒有寄生圓?？梢詫?duì)換能器的制造、來料檢驗、粘結后的換能器、清洗機進行阻抗特性分析和測量。對清洗機的整機測量可以標定機器的諧振頻率和靜電容，以便匹配電源，可以分析其新的諧振點、注水后的阻抗、電容及整機的振動模態的特性。

　　阻抗分析儀和網絡分析儀的區別有哪些？

　　阻抗分析儀能在阻抗范圍和寬頻率范圍進行精確測量，它利用物體具有不同的導電作用，在物體表面加一固定的低電平電流時，通過阻抗計算出物體的各種器件、設備參數和性能優劣。

　　網絡分析儀一種能在寬頻帶內進行掃描測量以確定網絡參量的綜合性微波測量?jī)x器。全稱是微波網絡分析儀。網絡分析儀是測量網絡參數的一種新型儀器，可直接測量有源或無源、可逆或不可逆的雙口和單口網絡的復數散射參數，并以掃頻方式給出各散射參數的幅度、相位頻率特性。自動網絡分析儀能對測量結果逐點進行誤差修正，并換算出其他幾十種網絡參數，如輸入反射系數、輸出反射系數、電壓駐波比、阻抗（或?qū)Ъ{）、衰減（或增益）、相移和群延時等傳輸參數以及隔離度和定向度等。
