一、掃頻儀介紹

　　掃頻儀又稱品綠特性圖示儀，是將掃頻信號源與示波器的X-Y現實功能結構在一起，并增加了某些附屬電路而構成的一種通用電子儀器，用于測量網絡的幅頻特性。

　　掃頻儀的原理

　　掃頻信號加至被測電路，檢波探頭對被測電路的輸出信號進行峰值檢波，并將檢波所得的信號送往示波器Y軸電路，該信號的幅度變化正好反映了被測電路的幅頻特性，因而在屏幕上能直接觀察到被測電路的幅頻特性曲線

　　為了標出X軸所代表的頻率值，需要另加頻標信號。該信號是作為頻率標記的晶振信號與掃頻信號混頻而得到的。

　　掃頻儀的組成

　　掃頻儀一般由掃描鋸齒波發生器、掃頻信號發生器、寬帶放大器、頻標信號發生器、X軸放大、Y軸放大、顯示設備、面板鍵盤以及多路輸出電源等部分組成。

　　掃頻儀的主要參數

　　1、中心頻率：在1MHz~300MHz之間連續調節，分三個波段實現

　　2、有效掃頻寬度：±0.5MHz~±7.5MHz可連續調節

　　3、寄生掃描系數：≯±7.5［%］

　　4、掃描線性度：在頻偏±7.5MHz時應＞20［%］

　　5、輸出掃頻信號電壓：＞0.1V

　　6、輸出電壓調節方式：步進衰減（粗）：0/10/20/30/40/50/60dB；步進衰減（細）：0/2/3/4/6/8/10dB

　　7、檢波探測器的輸入電容：不大于5pF

　　掃頻儀的使用準備

　　1、測試準備

　　儀器接通電源，預熱10分鐘后，調好輝度和聚焦，便可對儀器進行檢查

　　2、頻標的檢查

　　將頻標選擇開關置于1MHz或10MHz檔

　　3、頻偏的檢查

　　將頻率偏移按鈕由最小旋到最大時，熒光屏上呈現的頻標數，應滿足±0.5MHz~±7.5MHz連續可調

　　4、輸出掃頻信號頻率范圍的檢查

　　掃頻儀的注意事項

　　1、掃頻儀與被測電路相連時，必須考慮阻抗匹配問題。

　　2、若被測電路內部帶有，而直接用開路電纜與儀器相連。

　　3、在顯示幅頻特性時，如有發現圖形異常曲折，則表示被測電路中有寄生振蕩，在測試前予以排除

　　4、測試時，輸出電纜和檢波探頭的接地線應盡量短些，切忌在檢波頭上加接導線。

　　二、頻譜儀介紹

　　頻譜分析儀又名頻譜分析儀，是一種測試測量設備，主要用于射頻和微波信號的頻域分析，包括測量信號的功率，頻率，失真產物等。按照工作原理分，頻譜有兩種基本的類型：實時頻譜儀和掃頻調諧式頻譜儀。實時頻譜儀包括多通道濾波器（并聯型）頻譜儀和FFT頻譜儀。掃頻調諧式頻譜儀包括掃描射頻調諧型頻譜儀和超外差式頻譜儀。

　　頻譜儀的原理

　　實時頻率分析儀是針對不同的頻率信號而有相對應的濾波器和檢知器，再有同步的多任務掃描器將信號傳送到CRT屏幕上。

　　掃描調諧頻譜分析儀是輸入信號經衰減器直接外加到混波器再調變的本地振蕩器經和CRT同步的掃描產生器產生隨時間作線性變化的振蕩頻率，經混波器和輸入信號混波。

　　頻譜儀的讀取

　　電平的讀?。褐饕褂脜⒖茧娖絉EF。儀器屏幕圖形上最上邊的一行水平線是參考電平線。該線表示的電平為參考電平，其數值和單位顯示在屏幕左上角。

　　頻率的讀?。簣D形里的中心頻率、起始頻率、終止頻率三條豎線，各自代表的頻率數顯示在屏幕的下方。

　　光標的使用：按MKR鍵，屏幕曲線上將出現閃動的光標。光標所在位置的電平和頻率顯示在屏幕左上角。光標可任意移動，移動到什么位置，就顯示什么地方的頻率和電平。

　　使用注意事項

　　1、儀器應置于平穩床面或支撐面上使用，以免造成跌倒、燙傷等意外事故。

　　2、使用位置與電源插座的距離要適宜，以免過遠拉拽電源線。

　　3、輻射體總成應防止摔、碰和跌落，以免損壞。

　　4、禁止以拉拽電源線方式移動儀器位置。

　　5、嚴禁在浴室等潮濕場所使用。

　　6、衣物、肌膚切勿與輻射體直接接觸;嚴禁手指或其他異物插入防護網罩內，以防燙傷或電擊。

　　7、通電后禁止用毛巾、衣物等物品覆蓋儀器，以免引起溫度升高發生危險 。

　　8、側立使用時必須加裝側扶手，謹防燙傷。

　　9、使用完畢，待儀器溫度降至室溫后（通常約20分鐘），再行妥善保存。

　　10、在潮濕環境長期存放時，應據情況間隔適當時間通電20分鐘左右以除潮，注意避免積塵。

　　11、儀器上面嚴禁壓放重物，以免造成損壞。

　　12、拆卸包裝后，廢棄的包裝物應及時處理，防止兒童玩弄造成意外危險（如吞咽，窒息等）。

　　三、掃頻儀與頻譜儀的區別

　　無論具體設備是否可以兼具兩種功能，也盡管兩者在結構上有些類似，例如“調頻--》調幅”的轉換機理，類似的掃頻信號、類似的顯示結構等等。但頻譜儀和掃描儀是本質不同的兩種測量設備，儀器的框圖結構也是不一樣的（可以參考《信號與系統》教科書的緒論部分）。前者測量的是信號的特性；后者則是測量系統的特性。

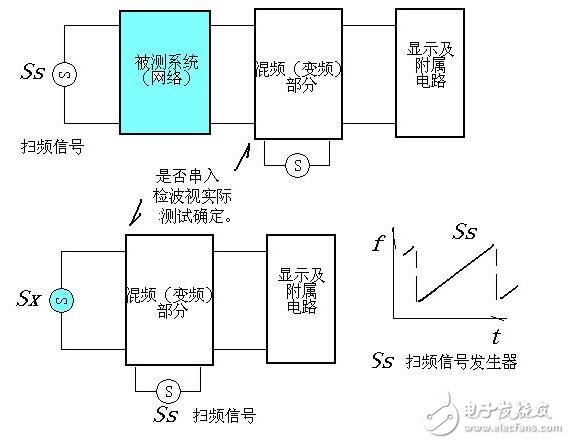

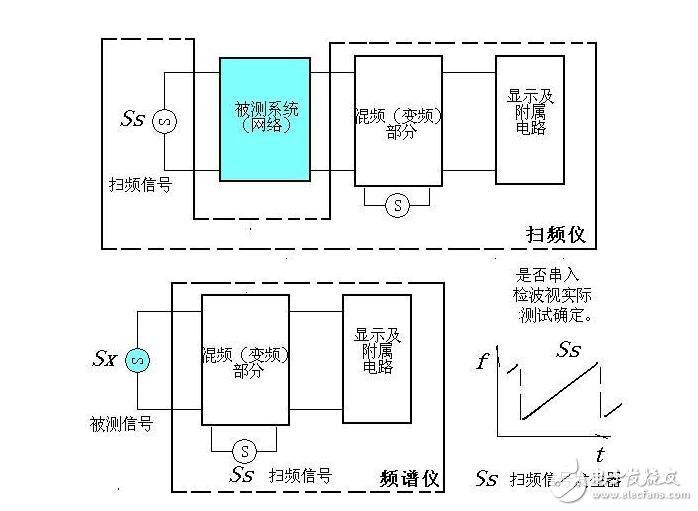

　　見附圖（只是原理性的）。注意涂色部分為被測對象。
