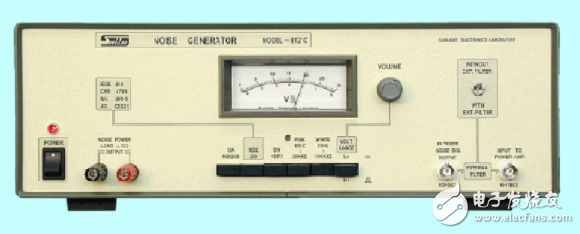

噪音信號發生器簡介

噪聲信號發生器完全隨機性信號是在工作頻帶內具有均勻頻譜的白噪聲。常用的白噪聲發生器主要有：工作于1000兆赫以下同軸線系統的飽和二極管式白噪聲發生器；用于微波波導系統的氣體放電管式白噪聲發生器；利用晶體二極管反向電流中噪聲的固態噪聲源（可工作在18吉赫以下整個頻段內）等。

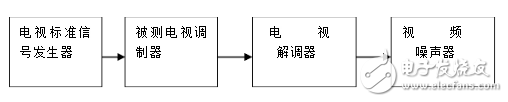

　　噪聲發生器輸出的強度必須已知，通常用其輸出噪聲功率超過電阻熱噪聲的分貝數（稱為超噪比）或用其噪聲溫度來表示。噪聲信號發生器主要用途是：①在待測系統中引入一個隨機信號，以模擬實際工作條件中的噪聲而測定系統的性能；②外加一個已知噪聲信號與系統內部噪聲相比較以測定噪聲系數；③用隨機信號代替正弦或脈沖信號，以測試系統的動態特性。例如，用白噪聲作為輸入信號而測出網絡的輸出信號與輸入信號的互相關函數，便可得到這一網絡的沖激響應函數。

噪聲信號發生器的基本原理

噪聲信號發生器內部電路一般由振蕩器、放大器、輸出衰減器、穩壓電源及指示電壓表等組成。

（1）振蕩器

振蕩信號可以由三種形式的振蕩器產生。

①LC振蕩器。這種振蕩器由于LC體積大、頻率變化范圍小、品質因數Q值較小，故一般不太適合用于低頻信號振蕩器。

②差頻振蕩器。由一穩定的基準頻率振蕩器與可調頻率振蕩器產生差頻信號，此差頻信號經過低頻濾波、放大后作為信號源輸出信號。這種振蕩器頻率覆蓋面寬，缺點是受高頻基準振蕩器頻率穩定性的影響很大，所以輸出頻率穩定性較差，在低頻端尤為顯著，使用時需要經常校正。

③RC振蕩器。RC振蕩器用電阻代替了電感器，使結構簡單、緊湊，不僅降低了成本，而且還具有較高的頻率穩定性，調節使用較方便，因而在低頻噪聲信號發生器中被廣泛地應用。典型的RC振蕩器叫做文氏電橋振蕩器。

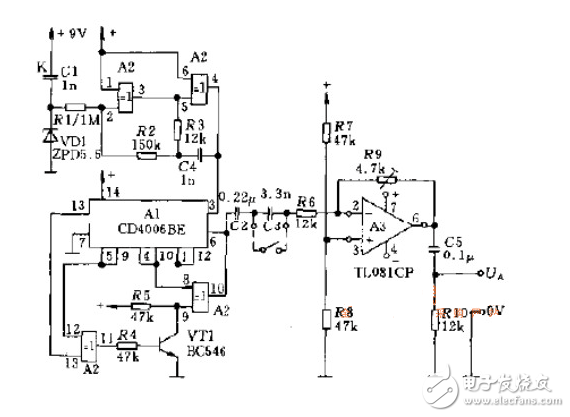

噪音信號發生器原理電路圖

（2）放大器

放大器一般是由電壓放大器、功率放大器、保護電路及輸出匹配電路組成。電壓放大器主要用于阻抗變換。對功率放大器的要求是有足夠的輸出功率、信號不失真、頻率特性好、非線性失真小和輸出阻抗低。

晶體三極管電路的過載能力差，噪聲信號發生器輸出端又經常會發生短路，晶體三極管的工作狀態超出極限時便很容易燒毀。為使低頻噪聲信號發生器能安全、可靠地工作，設置保護電路是非常必要的。

（3）輸出衰減器

輸出衰減器的作用是調節輸出電壓的大小，常采用步進調節或連續調節。

（4）指示電壓表

電壓表用來指示信號源輸出電壓的高低。電壓表可作內測量和外測量用。內測量時，電壓表直接接到電壓輸出端鈕上；外測量時，將輸出衰減器輸入端接到電壓表輸入端上。內測量和外測量一般是通過開關來變換的。
