Mathcad在我們平常的電源設計中，起到了非常重要的作用，有時甚至被工程師們稱為“辦公計算利器”Mathcad漸漸成了一個必不可少的工具，它可以使我們的工作效率提高。對于Mathcad，大多工程師并沒有經過系統的學習，基本都是自學的，看著一些例子依葫蘆畫瓢。本文中將分享一些關于在電源設計中用到Mathcad的一些技巧。

　　其中主要有以下幾方面內容：

　　1、快速掌握快捷鍵。說到快捷鍵，大家估計很多看了就忘了，其實我們需要記憶一些重要的常用的即可，這樣可以幫助我們快速的生成公式。

　　2、用5種方法求方程的根

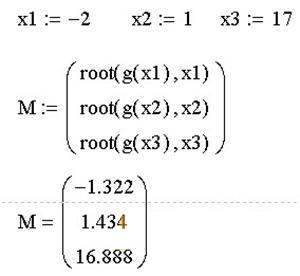

　　1）調用root（f（x）， x， ［a， b］）函數計算。這個函數表示當發f（x）=0的時候，x的根落在區間 ［a， b］的值。知道區間，也是預先估值了，但不用寫出來。

　　2）調用root（f（x）， x）函數計算，其實與1差不多，要先估值。

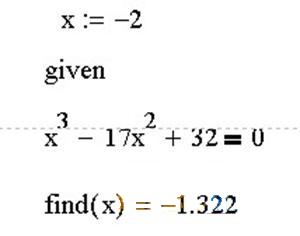

　　3）調用Given…Find 求解模塊，也是要先估值。

　　以上3種實現方法，有個共同點就是需要先估值。

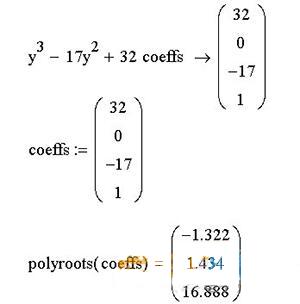

　　4）調用polyroots（v） 函數計算，其中v為多項式的系數向量。

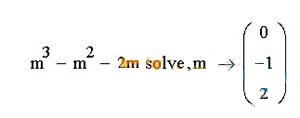

　　5）調用solve函數。比如求解方程：m3-m2-2m=0

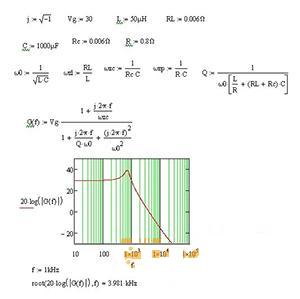

　　3、畫bode圖并用root函數求穿越頻率。關于用Mathcad畫bode圖的例子如下，同時用root函數求根。

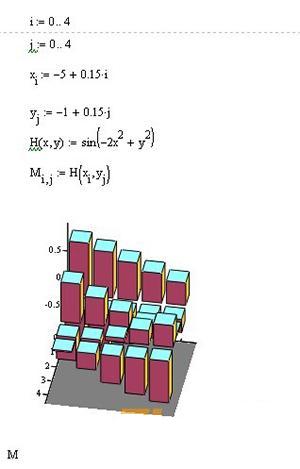

　　4、3D顯示的一個簡單例子

　　5、回歸擬合函數的應用（為離散數據找出近似表達式）

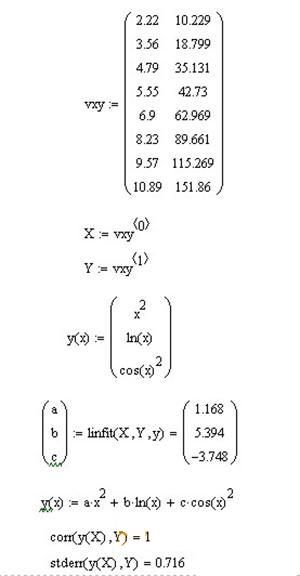

　　在電源開發的數據處理中，經常得到一些離散數據，比如效率數據、寄生參數等等。一些數據看似沒有規律，實際可以利用Mathcad的回歸擬合函數來得到近似表達式，為進一步的數據分析提供依據。下面演示一個擬合例子：

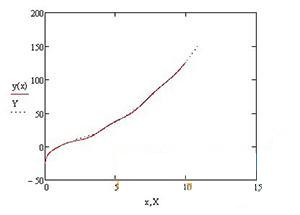

　　虛線為離散的數據點， 紅線為擬合出來的表達式，可見擬合效果不錯，基本重合。

　　一般要擬合的比較接近，都要經過多次的嘗試，有些甚至找不到合適的表達式。

　　6、Mathcad的編程應用

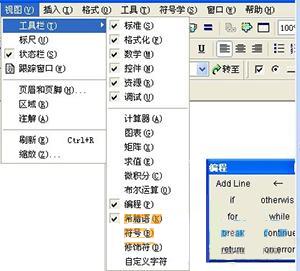

　　下面看看Mathcad的編程，這個在一些場合應用非常方便。簡單的例子：求出17、18、23、46、58這幾個數中的最大值。首先調出編程面板，然后點add line。

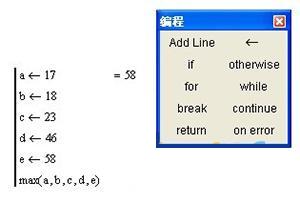

　　編程實現：
