什么是uc3854

　　UC3854是一種高功率因數校正集成控制電路芯片。主要特點：屬于PWM升壓電路，功率因數達到0.99，THD《5%，適用于任何的開關器件，采用通用的操作方式，無需開關；前饋線性調整；平均電流控制模式，噪聲靈敏度低；恒頻控制，低偏值模擬乘法器/除法器；1A圖騰極驅動；高精度基準電壓；精度的參考電壓。

　　PFC典型芯片UC3854介紹-概述

　　1994年底UC公司推出了UC3854。

　　隨著Unitrode，Motorola，Silicon，Siemens等公司相繼推出了各種有源功率因數校正芯片，如UC3852、UC3854，3854AB、UC3855、MC34261、ML4812、ML4821、TDA4814等 ，單相有源功率因數校正技術發展很快。

　　UC3854為電源提供有源功率因素校正，它能按正弦的電網電壓來牽制非正弦的電流變化，該器件能最佳的利用供電電流使電網電流失真減到最小，執行所有PFC的功能。

　　PFC典型芯片UC3854介紹-各引腳功能

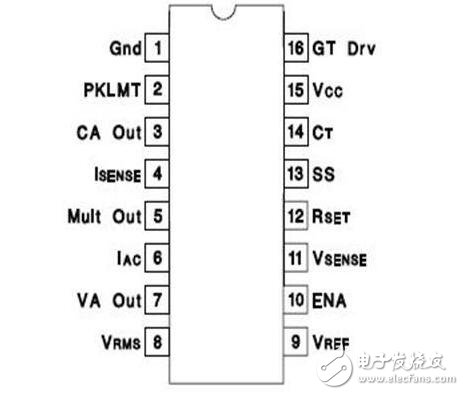

　　UC3854各引腳功能

　　n引腳1（Gnd）：所有的電壓測量都以Gnd腳的地電平為參考基準。

　　n引腳2（PKLMT）：峰值電流限制腳。

　　n引腳3（CAOut）：電流誤差放大器輸出腳。

　　n引腳4（Isense）：電流誤差放大器反向輸入端

　　n引腳5（MultOut）：乘法器輸出端和電流誤差放大器正向輸入端。

　　n引腳6（Iac）：交流電流輸入端。

　　n引腳7（VAOut）：電壓放大器輸出。引腳8（Vrms）：電網電壓有效值端。

　　n引腳9（Vref）：電壓基準輸出端。

　　n引腳10（ENA）：使能控制端。

　　n引腳11（Vsense）：電壓放大器的反向輸入端。

　　n引腳12（Rset）：振蕩器充電電流和乘法器電流限制設置端

　　n引腳13（SS）：軟啟動端。

　　n引腳14（Ct）：振蕩器電容器設置端。

　　n引腳15（Vcc）：正極性電源電壓。

　　n引腳16（GTDrv）：柵極驅動。

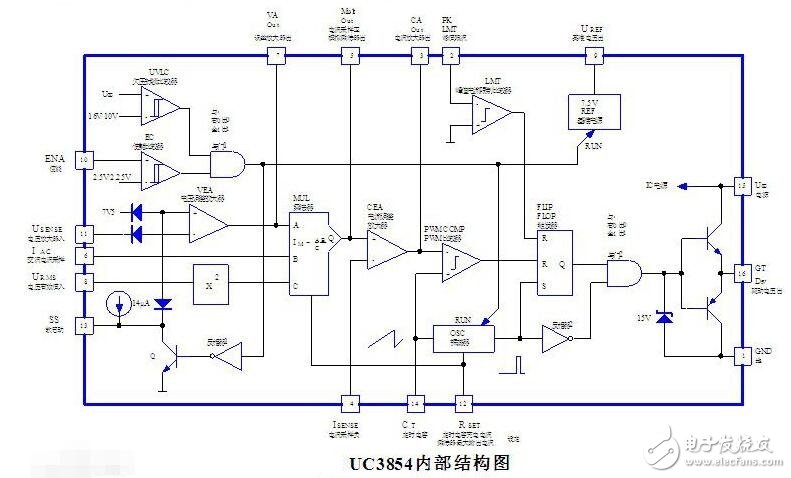

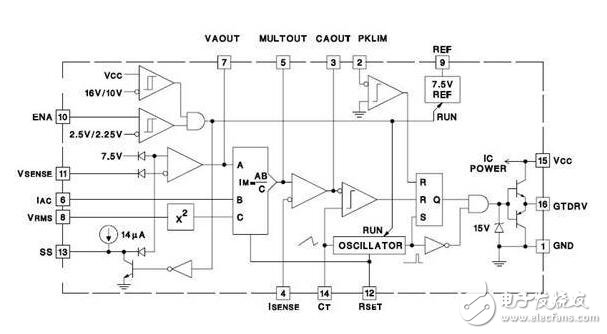

　　PFC典型芯片UC3854介紹-構成

　　n電壓誤差放大器

　　n電網預置器（前饋電壓）

　　n模擬乘法器

　　n電流誤差放大器

　　n三角波振蕩器

　　nPWM比較器

　　nRS觸發器

　　n與MOSFET兼容的柵極驅動器

　　n7.5V參考電壓

　　n欠壓比較器

　　n過流比較器軟啟動邏輯
