紅外熱像儀 水泥回轉窯

回轉窯是水泥熟料煅燒的關鍵工藝設備，而窯襯又是回轉窯生產中優質、高產、低消耗和長期安全運轉的關鍵因素，溫度過高，熱振蕩過大會嚴重?fù)p壞窯襯和窯胴體， 嚴重時會造成窯壁燒穿，導致停產事故；紅外熱像儀可以及時發現窯襯損壞狀況，避免損失。

什么是水泥回轉窯？

水泥回轉窯是水泥熟料干法和濕法生產線的主要設備?；剞D(zhuǎn)窯由筒體，支承裝置，帶擋輪支承裝置，傳動裝置，活動窯頭，窯尾密封裝置，噴煤管裝置等部件組成。？回轉窯的窯體與水平呈一定的傾斜，整個窯體由托輪裝置支承。

紅外熱像儀為什么可以檢測水泥回轉窯？

與其他固定式工業爐窯（如倒焰窯、隧道窯、石灰爐等）相比，轉窯窯襯的使用壽命較短。究其原因有2點：

1轉動的窯體對內襯的機械作用給內襯造成一定損壞；

2在轉窯運轉過程中，磚之間粘結不牢，造成內襯磚間相互作用而導致回轉窯內襯使用壽命較短。紅外熱像儀可以評估轉窯襯里損壞狀況：利用熱像儀檢測其外壁溫度場，可了解裝置運行情況下的襯里損傷程度，從而為制定檢修方案提供參考。

紅外熱像儀檢測水泥回轉窯窯襯的優勢

部分水泥回轉窯上安裝有在線掃描測溫裝置，紅外熱像儀可以很好地替代在線掃描測溫裝置進行窯爐窯襯的檢測。

1回轉窯窯襯從發現隱患到進行維修需要一定周期，使用紅外熱像儀進行周期巡檢（建議每班檢測一次），通過拍攝的熱圖對比，可以迅速發現窯襯的損壞狀況。

2紅外熱像儀具有操作靈活、方便，避免了安裝固定平臺、布線等前期施工，設備的維護費用較低。

3可更換的存儲卡可方便進行多條回轉窯的檢測及熱圖數據存儲。

典型客戶：

海螺水泥、海豹水泥、亞洲水泥、華新水泥、拉法基水泥等

紅外熱像儀的優點

1轉窯內襯的損壞肉眼無法發現，熱像儀可以檢測出外殼的溫度變化，在此基礎上迅速判斷出故障。

2Fluke已申請專利的IR－Fusion技術除了拍攝紅外圖像外，還同時捕獲一幅數字照片，將其融合在一起，有助于識別和定位故障，從而能夠在第一時間正確的修復故障。

3 Fluke Ti系列熱像儀配備了功能強大的軟件，用于存儲和分析熱圖像并生成專業報告。通過該軟件，可以對存儲在從熱像儀下載的圖像中發射率、反射溫度補償以及調色板等關鍵參數進行調節，而這些都可以在辦公室進行，提高了檢查的安全性和方便性。

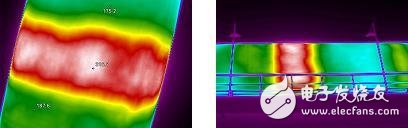

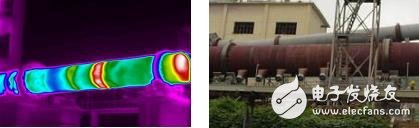

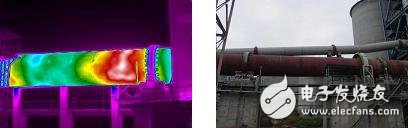

紅外熱像儀進行回轉窯窯襯檢測的使用方法

使用紅外熱像進行檢測時要得到一幅完整清晰的紅外熱圖，我們建議：

1回轉窯外殼表面最高溫度為350-370℃，請盡量選擇適合溫度的熱像儀，若熱像儀最高溫度不足，也可以使用濾光透鏡進行輻射能量衰減，同樣可以進行檢測。

2回轉窯外殼各部位進行標示，以方便發現問題后對隱患點進行定位。

3熱圖注意保存，定期進行比對，有利于及時發現問題。
