0 前言

　　隨著計算機和半導體技術的發展，LED大屏幕顯示系統成為集計算機控制、視頻、光電子、微電子、通信、數字圖像處理技術為一體的顯示設備。目前LED大屏幕顯示器向更高亮度、更高耐氣候性、更高的發光均勻性、更大屏幕化、更高的可靠性方向發展。LED顯示屏產業正成為我國電子信息產業的重要組成部分。大屏幕顯示技術的發展進步，需要處理的數據量大大增加，系統的頻率越來越高，系統的規模越來越大，對顯示控制系統的要求不斷提高。以往的LED大屏幕顯示系統用中小規模集成電路實現，系統體積較大、調試?yán)щy、不易修改。隨著半導體技術的進一步發展及大規模集成電路的廣泛應用，ARM具有體積小、功耗低、數據處理能力強等特性，PLD能夠滿足LED大屏幕系統高速圖像數據傳輸對速度的要求且設計靈活。鑒于此，本設計采用ARM+RAM+FPGA方案，解決了系統的運行速度、尋址能力和功耗等問題，從而支持更大可視區域的穩定顯示，存儲更多的顯示內容。

　　1 系統組成及原理

　　該系統主要由PC機、顯示控制電路和LED顯示屏3部分構成，如圖1所示。

　　PC機在控制中作為上位機，用于后級下位機ARM的控制和管理。上位計算機主要用于人機交互，完成對顯示控制電路的顯示數據發送以及設置LED顯示屏的顯示效果。用戶在上位機上通過控制軟件將編輯好的文字圖片信息和相應的控制命令通過串行通信傳輸至系統的控制電路部分，LED顯示屏即可根據用戶選擇的方式循環顯示用戶編輯好的文字和圖片，該系統還具有脫機顯示的功能，用戶將顯示的內容傳送至顯示控制電路部分后，上位計算機就可以不再介入顯示的過程，顯示系統可以根據用戶設定的模式顯示所要顯示的信息內容。數據轉換信號控制部分采用ARM實現，LED顯示屏的掃描驅動電路采用 FPGA來完成。上位機與下位機之間的通信采用標準的RS232／RS485計算機數據串行通信方式，它們相對獨立，但相互間協調工作。顯示屏以LED為像素，由LED點陣顯示單元拼接而成的，本設計的顯示屏為16行×256列，采用640×480點陣結構。

　　2 系統硬件設計

　　2.1顯示控制電路

　　顯示控制電路系統的重要部分，主要由輸入接口電路、數據轉換及信號控制電路、掃描驅動電路組成，如圖2所示。

　　當顯示屏做得越大，即屏幕的點陣越多，向顯示屏發送的數據就越多，數據傳輸與控制的時間也會增加，完成一屏掃描的時間會越長。因此，在設計中必須考慮這個因素。滿足這一要求，關鍵在于提高程序的執行速度，可以選擇更快的CPU或數字信號處理芯片ARM。本設計采用基于ARM的32位嵌入式 RISC為處理器，S3C4510B是完全可以勝任的，該微處理器的速度較高，而且存儲容量較大。

　　上位機通過串口經過RS232／RS485轉換器將指令集發送給ARM微處理器，ARM微處理器把接收到的指令集放入外部的FLASH中保存，斷電后內容不丟失，同時ARM外部擴展兩片SRAM用于存放快速運算的數據，光傳感器和溫度傳感器用來測量外界的光和溫度，以便隨著光線的強弱改變顯示屏的亮度，在顯示屏上顯示出外界溫度。FPGA完成對LED屏的掃描驅動過程，其內部固化的數字邏輯負責產生屏幕顯示控制信號（串行移位時鐘、行鎖存信號、行選信號等），其外部配置的兩片SRAM用于分時讀取灰度數據。同時，F(xiàn)PGA從 SRAM中讀取灰度數據信號，并將其轉換成上屏數據后串行輸出到相應的顏色的信號數據總線上。FPGA外部擴展的兩片SRAM組成了數據緩沖、切換區，采用乒乓邏輯，某一時刻向一片存儲器寫入數據，另一片被FPGA邏輯讀取數據轉換后送人顯示屏，二者輪流切換，保證了數據的高速上屏和顯示的連續性。ARM外部配置大容量的SRAM和FLASH存儲器，與傳統的顯示屏控制電路相比較，可以支持更大的顯示區域、存儲更多的顯示內容、獲得更好的顯示效果。

　　2.2掃描驅動電路設計

　　LED顯示屏的掃描驅動電路部分是由FPGA來實現的，如圖3所示。

　　掃描驅動電路主要完成灰度數據的讀取和發送、上屏灰度數據的產生、移位時鐘的產生、亮度信號的控制、4個分區鎖存信號的產生、通知ARM發送數據等功能。這些功能均在一片F(xiàn)PGA中完成，這樣使顯示控制電路板的體積減小，而且由于FPGA功能用硬件描述語言VHDL編程實現，即可以通過使用VHDL語言編程，來驗證系統方案的可行性及正確性，然后再用FPGA硬件來實現，從而可以大大縮短開發周期，使設計靈活、修改方便，同時FPGA由于高集成度、高速高可靠性、開發周期短的特點，從而大大改善電路性能。

　　這種設計的實現需要FPGA提供大量的I／O引腳，其中I／O引腳包括（1）系統總線接口：數據總線8根，控制信號線5根，亮度信號線3根，輸入線1根，復位信號線1根，共18根；（2）雙體SRAM總線接口：地址總線15根，數據總線8根，讀寫控制信號2根，共50根；（3）顯示控制信號輸出接口：移位時鐘信號1根，行鎖存信號1根，行選4根；（4）顯示像素?cái)?shù)據輸出接口：紅、綠、藍共3根。共計18+50+6+3=77個I／O口。為了可以使LED顯示屏的尺寸增加1倍，即所需的I／O口增多，同時考用VHDL語言描述的內部功能邏輯所需的宏單元數量，需要選擇256個宏單芯片，在此 FPGA選用32位的PolarPro QLlP300芯片。

　　2.3靜態存儲器SRAM的選擇

　　外部擴展的兩片SRAM，要求能滿足上屏數據讀取速度的要求，考慮到存儲數據的寬度和容量，本設計選用ISSI（Integrated Silicon Solution Inc．）公司的IS61C1024芯片。該芯片存儲容量為128 kB，8位數據寬度，最高讀寫速度為25 ns，電源電壓為5 V，具有最高40 MHz的讀寫頻率，可進行高速異步讀寫操作，無須等待時間，其容量滿足一屏文字和圖像數據信息的存儲要求，兩片SRAM采用雙體切換技術來完成數據的存儲和讀取過程。

　　3 系統軟件設計

　　3.1 ARM軟件設計

　　根據該系統的設計需求，將軟件劃分如下幾個模塊分別形成獨立的程序文件：啟動代碼模塊、串口模塊、時鐘模塊、溫度和亮度傳感器模塊、FLASH 管理模塊、下載管理模塊和顯示模塊。啟動代碼用于初始化系統配置、初始化各個處理器模式下的?？臻g，初始化目標板，引導C程序運行，用匯編語言編寫；串口模塊實現串口的發送、接收等基本功能；時鐘模塊實現RTC時間的設置與讀取等基本功能；溫度和亮度傳感器模塊實現溫度和亮度控制；Flash管理模塊實現外部FLASH擦除、存儲、分配的管理，將顯示指令和顯示信息進行存儲；下載管理模塊負責與上位機通訊，下載顯示指令和信息；顯示模塊負責顯示指令的解析以及顯示信息的提取，顯示效果的處理，包括出場模式和表演模式以及各種字體字形的產生，同時負責送灰度數據給FPGA，本設計以啟動代碼為例闡述源代碼的編寫。

　　通常將啟動代碼劃分為5個文件：startup.s、IRQ.s、stack.s、heap.s和target.c。startup.s包含中斷向量表和系統初始化代碼；IRQ.s包含中斷服務程序與C程序的接口代碼；stack.s和heap.s保存C語言使用的堆和棧的開始位置；target.c包含目標板特殊的代碼，包括異常處理程序和目標板初始化程序。下面給出幾個關鍵的初始化程序段供參考。

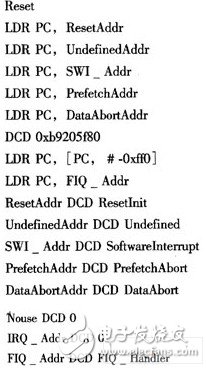

　　1．中斷向量表

　　2．系統初始化代碼

　　ResetInit

　　BL Initstack；初始化芯片各種模式的堆棧

　　BL TargetResetInit：目標板基本初始化

　　B Main；跳轉到ADS提供的_ain函數處，它初始化函數庫并最終引導CPU進入main（）函數

　　3．初始化CPU堆棧Initstack（源代碼略）

　　3.2 FPGA內部的功能模塊

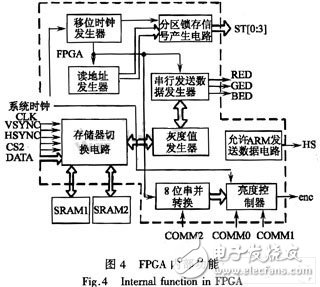

　　圖4為FPGA內部的功能模塊圖。FPGA將ARM傳送過來的信號包括灰度數據（DATA）、系統時鐘（CLK）、幀同步信號（VSYNC）、行同步信號（HSYNC）、片選信號（CS2）和寫信號（WRITE）送入存儲器切換電路，存儲器切換電路將圖像數據（DAIA）分時送到靜態存儲器 SRAM1和靜態存儲器SKAM2進行存儲。SRAM1和SRAM2工作在交替讀寫狀態，即向一片SRAM寫人數據的同時，從另一片SRAM中讀出數據；靜態存儲器的讀寫狀態由系統時鐘、幀同步、行同步以及片選信號來控制。讀地址發生器用于計算所需數據信息在存儲器中存儲的地址，以便保證LED大屏幕的正確顯示，它是由移位時鐘來控制產生15位讀地址信號，移位時鐘信號的工作頻率為4 MHz。讀地址發生器產生的讀地址信號在移位時鐘的作用下，產生4個分區鎖存信號，4個分區的顯示數據同時送人屏體，只有當鎖存信號有效時，才點亮顯示屏。從SRAM讀出的灰度數據DAIA送入灰度值發生器，并根據屏體顯示結構進行數據重組，轉化成LED顯示屏要求的上屏數據信號（紅、綠、藍灰度數據）。三色的上屏數據送入串行發送數據寄存器，并在移位時鐘的作用下串行發送至屏體。在將一片SRAM中的數據轉換后上屏的同時，通知微處理器發送下一屏數據。此外，ARM還發送兩位亮度控制信號COMM0、COMM1和亮度數據信號COMM2。串行發送的亮度數據信號進入8位串并轉換電路，在 COMM0、COMM1的控制下，產生亮度信號。

　　4 仿真及系統驗證

　　使用ModelSim仿真用VHDL編寫的掃描驅動電路波形如圖5。從圖5可知，從ARM接收到的數據data（01010101）存入到外部擴展的存儲器SRAM2，m2ma是存儲器2的地址線，它根據控制信號（tp1，tp2，cs2，swite）的控制作用連續增加；cm2d是存儲器2的數據線，將data數據存入，則cm2d為01010101，同時從存儲器1中讀出數據，轉換后送給red0、ged0、bed0，從而驗證驅動電路的正確性。

　　經硬件設計和軟件編碼與調試后，將ARM軟件源代碼通過ISP下載到ARM中的FLASH后復位運行，系統驗證了該設計的可靠性和正確性。

　　5 結論

　　本設計采用32位ARM嵌入式微處理器S3C4510B和32位FPGA掃描驅動電路芯片PolarProQLlP300，選用 IS61C1024靜態RAM作為緩存器，組成由多塊大屏幕LED顯示器構成的顯示系統，選用ARM+RAM+FPGA設計方案，從而解決了系統的運行速度、尋址能力和功耗等問題，從而支持更大可視區域的穩定顯示，存儲更多的顯示內容。
