3.結構無損檢測

　　同批次產品，取固晶層完好、邊緣缺陷以及中間缺陷的樣品測試。固晶完好的固晶層應為矩形，而邊緣和中間存在缺陷，則固晶層不規則，下圖兩種缺陷的圖片。

　　固晶缺陷示意圖

　　測試出三條熱阻曲線。由于三次測試的芯片是一樣的，因此在結構函數中表征芯片部分的曲線是完全重合在一起的。隨著固晶層損傷程度的增加，該結構層的熱阻逐漸變大。這是由于空洞阻塞了有效的散熱通道造成的。

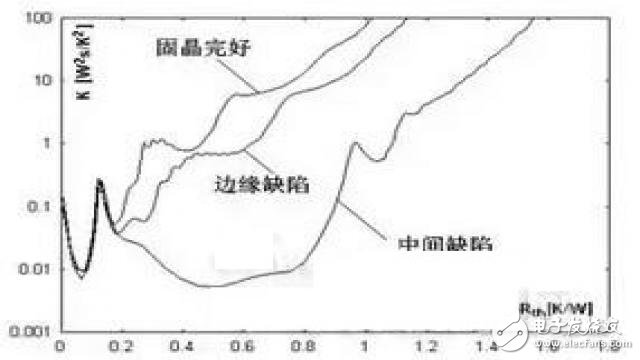

　　固晶缺陷熱阻值對比

　　根據測試結果，不僅可以定性地找出存在缺陷的結構，而且還能定量得到缺陷引起的熱阻的變化量。

　　4.老化試驗表征手段

　　下圖為一個高溫高濕老化案例中同一樣品不同時期的熱阻曲線。

　　老化后的熱阻漂移現象

　　老化前后，從芯片后波峰的移動可以清晰地看出由于老化造成的分層，導致了芯片粘結層的熱阻增大。對樣品不同階段的熱阻測試，可得到每層結構的熱阻變化，根據變化分析老化機理，從而改善產品散熱性能。

　　5.接觸熱阻的測量

　　隨著半導體制造技術的不斷成熟，熱界面材料的熱性能已經成為制約高性能封裝產品的瓶頸。接觸熱阻的大小與材料、接觸質量是息息相關的。常規的接觸材料或方式有：（1）導熱膠；（2）導熱墊片；（3）螺釘連接；（4）干接觸。下圖為對于接觸熱阻的一次專門測試。

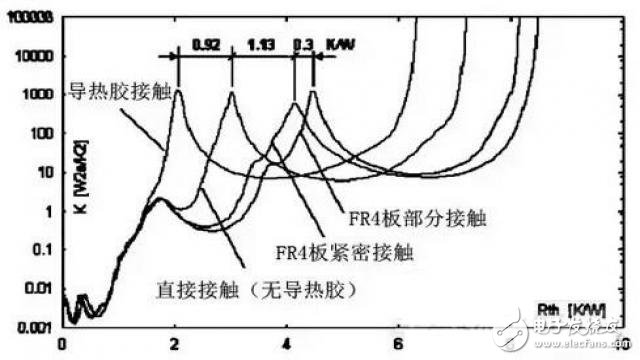

　　不同接觸方式的熱阻

　　由上圖發現，接觸熱阻的大小不僅與接觸材料有關，還與接觸的質量有關。接觸材料的導熱系數越大，接觸熱阻越小。接觸質量越好，接觸熱阻越小。

　　6.熱電參數特性舉例

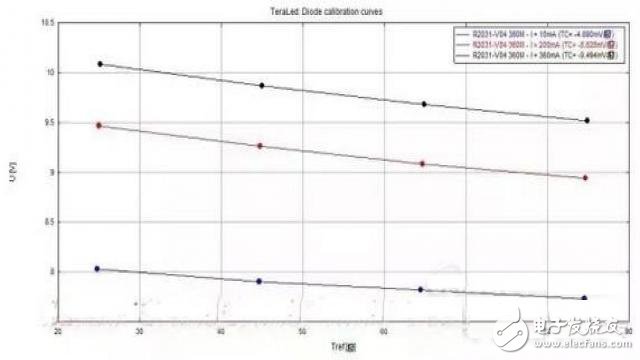

　　電壓溫度曲線

　　由上圖可見，隨著溫度的上升，該樣品LED的電壓呈線性遞減。

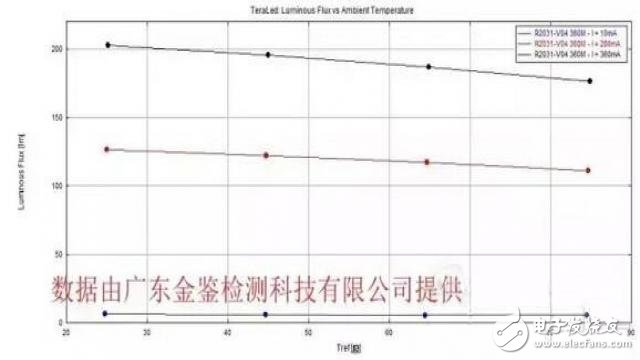

　　光通量溫度曲線

　　由上圖可見，隨著溫度的上升，該樣品LED的光通量呈線性遞減。

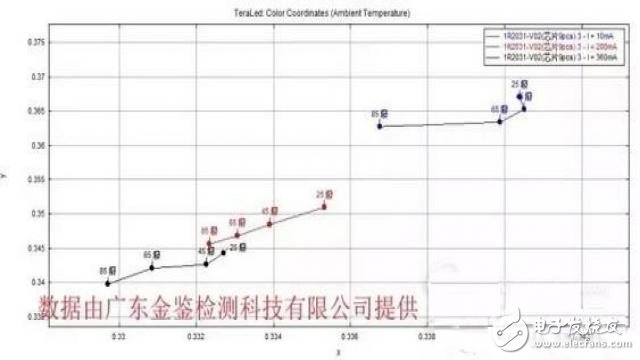

　　色坐標漂移曲線

　　由上圖可知，隨著溫度的上升，該樣品LED的色坐標會往高色溫方向漂移。
