時鐘信號衰減會增加抖動，因此對驅動器輸出的端接很重要。為了避免抖動和時鐘質量降低的不利影響，需要使用恰當?shù)男盘柖私臃椒ā?種端接方法分享給你們。

·?Z0是傳輸線的阻抗；

·?ZOUT?是驅動器的輸出阻抗，

·?ZIN?是接收器的輸入阻抗。

PS：這里僅顯示CMOS和PECL/LVPECL電路。

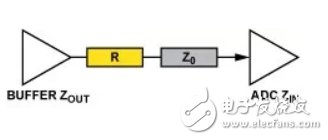

串行端接

實際上，因?yàn)樽杩箷S頻率動態變化，難以達到阻抗匹配，所以緩沖器輸出端可以省去電阻(R)。

優勢：

·?低功耗解決方案（沒有對地的吸電流）

·?很容易計算R的值 R (Z0?– ZOUT).

弱點：

·?上升/下降時間受RC電路的影響，增加抖動?

·?只對低頻信號有效?

備注：

·?CMOS驅動器

·?不適合高頻時鐘CMOS drivers信號

·?適合低頻時鐘信號和非常短的走線

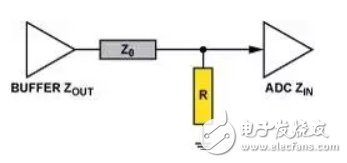

·?下拉電阻

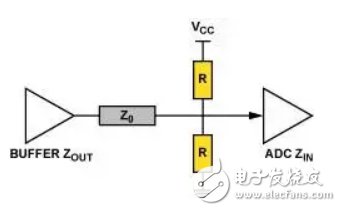

CMOS?

優勢：非常簡單(R = Z0)

弱點：高功耗

備注：不推薦

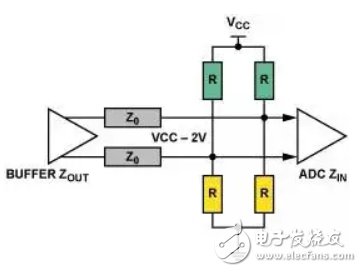

·?LVPECL

優勢：

·?簡單的3電阻解決方案。

·?就節能而言稍好一點，相對于4電阻端接來說節省一個電阻。

·?備注：推薦。端接電阻盡可能靠近PECL接收器放置。

交流端接

·?CMOS

優勢：沒有直流功耗。

備注：為避免較高功耗，C應該很小，但也不能太小而導致吸電流。

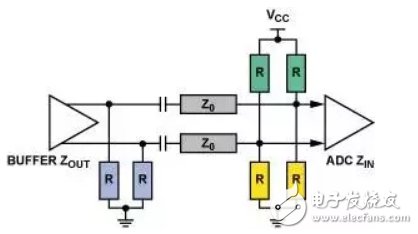

·?LVPECL

優勢：交流耦合允許調整偏置電壓。避免電路兩端之間的能量流動。

弱點：交流耦合只推薦用于平衡信號（50%占空比的時鐘信號）。

備注：交流耦合電容的ESR值和容值應該很低。

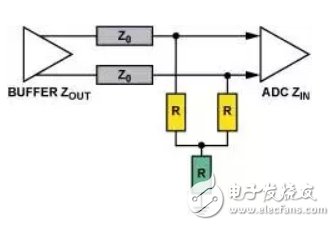

電阻橋

·?CMOS

優勢：功耗實現合理的權衡取舍。

弱點：單端時鐘用兩個器件。

·?LVPECL

弱點：差分輸出邏輯用4個外部器件。

備注：3.3V LVPECL驅動器廣泛應用端接。
