簡介

復數混頻器、零中頻架構和高級算法開發之間存在一種有趣的聯 系。本文旨在明確以上三者各自的基本概念，即工作原理以及它們 給系統設計帶來的價值，并闡述它們之間的相互依賴關系。

RF工程常被視為電子領域的黑魔法。它可能是數學和力學的某種 奇特組合，有時甚至僅僅是試錯。它讓許多優秀的工程師不得其解， 有些工程師僅了解結果而對細節毫無所知。現有的許多文獻往往 不建立基本概念，而是直接跳躍到理論和數學解釋。

復數RF混頻器揭秘

圖1是采用上變頻器（發射機）配置的復數混頻器原理圖。兩條并 行路徑各有獨立混頻器，一個公共本振向這些路徑饋送信號，本振 與其中一個混頻器的相位相差90°。兩個獨立輸出隨后在求和放大 器中求和，產生所需的RF輸出。

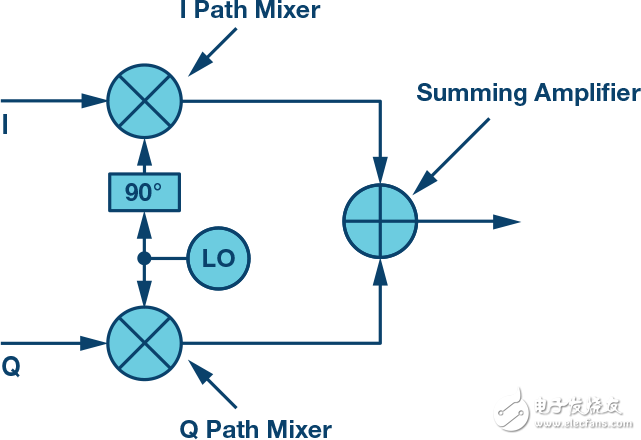

圖1. 復數發射機基本架構

該配置有一些簡單但非常有用的應用。假設僅在I輸入上饋送一個 信號音，而不驅動Q輸入，如圖2所示。假定I輸入上的信號音頻率 為x MHz，則I路徑中的混頻器產生LO頻率±x的輸出。由于沒有信號 施加于Q輸入，此路徑中的混頻器產生的頻譜為空，I混頻器的輸出 直接成為RF輸出。

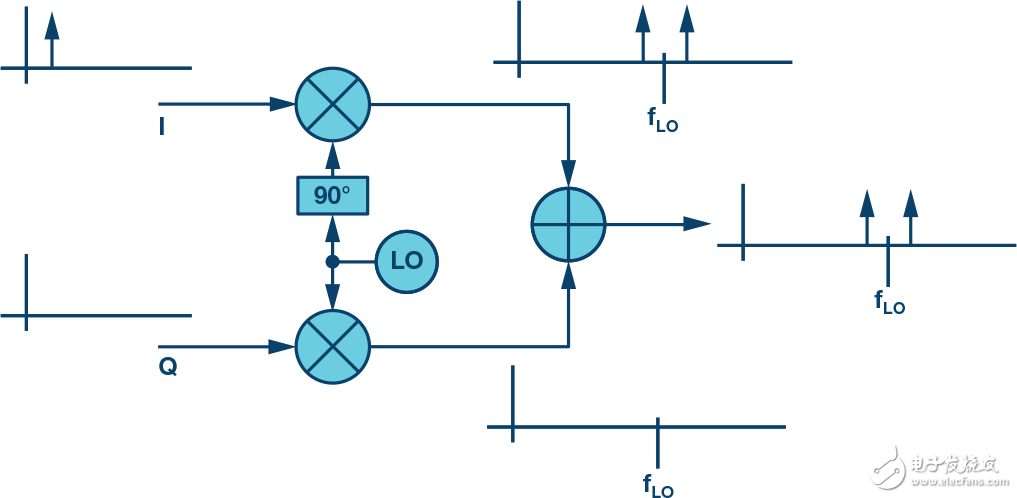

圖2. I路徑分析

或者，假設僅向Q輸入施加一個頻率為x的信號音。Q混頻器進而產 生信號音為LO頻率±x的輸出。由于沒有信號施加于I輸入，其混頻 器輸出靜音，Q混頻器的輸出直接成為RF輸出。

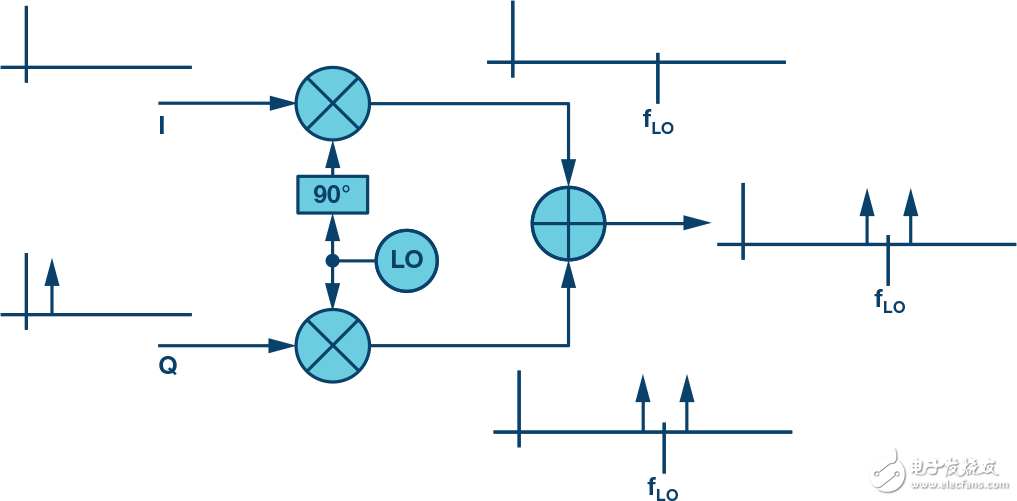

圖3. Q路徑分析

乍看起來，圖2和圖3的輸出似乎完全相同。但實際上，二者有一個 關鍵差異，那就是相位。假設將相同信號音同時施加于I和Q輸入， 并且輸入通道之間存在90°相移，如圖4所示。

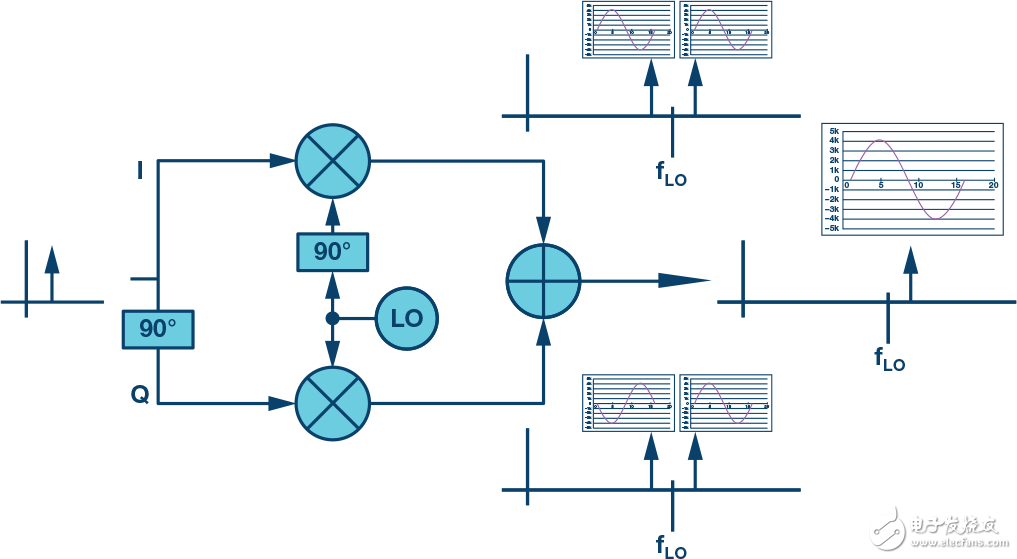

圖4. 同時施加I和Q信號的路徑分析

仔細審視混頻器輸出，我們觀察到：LO頻率加輸入頻率的信號是 同相的，但LO頻率減輸入頻率的信號是異相的。這導致LO上側的信 號音相加，而下側的信號音相消。沒有任何濾波，我們便消除了其 中一個信號音（或邊帶），產生的輸出完全位于LO頻率的一側。

在圖4所示例子中，I信號比Q信號超前90°。如果變更配置使得Q信 號比I信號超前90°，那么可以預期會有類似的相加和相消，但在這 種情況下，所有信號將出現在LO的下側。

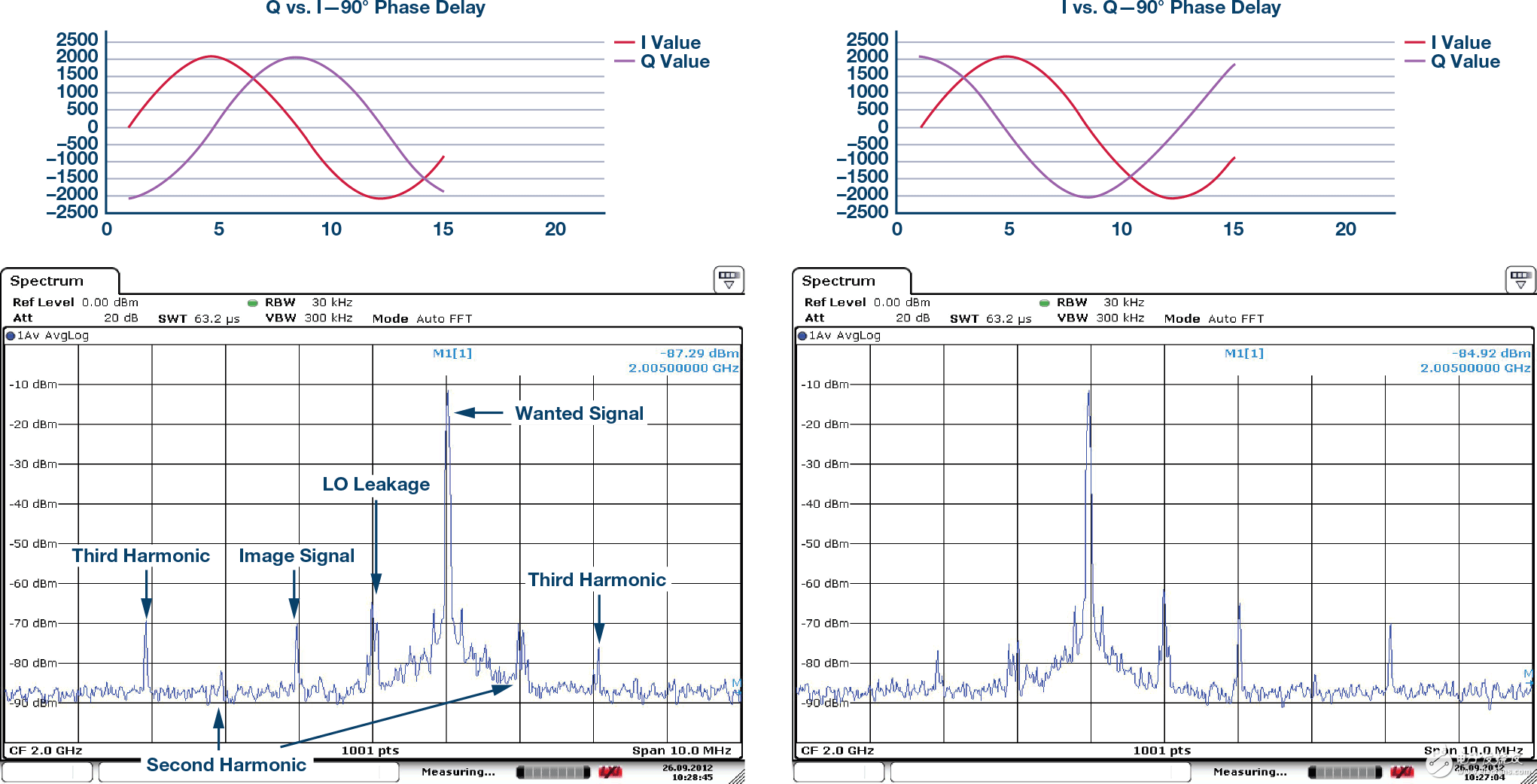

圖5. 信號音位置取決于I和Q的相位關系

上面的圖5顯示了一個復數發射機的實驗室測量結果。左邊顯示的 是I比Q超前90°的測試案例，其導致輸出信號音位于LO的上側。圖5 右邊顯示了相反的關系，即Q比I超前90°，由此得到的輸出信號音位 于LO下側。

理論上應當可以讓全部能量僅落在LO的一側。然而，如圖5中的實 驗室測量結果所示，在實踐中完全相消是不可能發生的，有一些 能量會留在LO的另一側，這就是所謂鏡像。還應注意，LO頻率的 能量也是存在的，稱為LO泄漏或LOL。結果中還可以看到其他能 量—這些是所需信號的諧波，本文不予以討論。

為了完全消除鏡像，I和Q混頻器輸出的幅度必須完全一致，而在LO 鏡像側上彼此之間的相位恰好相差180°。如果不能滿足上述相位 和幅度要求，那么圖4所示的相加/相消過程就會不太理想，鏡像頻 率的能量仍會存在。

影響

采用常規單混頻器架構時，產生LO±產物。發射之前需要消除其中 一個邊帶，通常是通過增加帶通濾波器來消除。濾波器的滾降頻 率必須適當，使其既能消除不需要的鏡像信號，又不會影響需要 的信號。

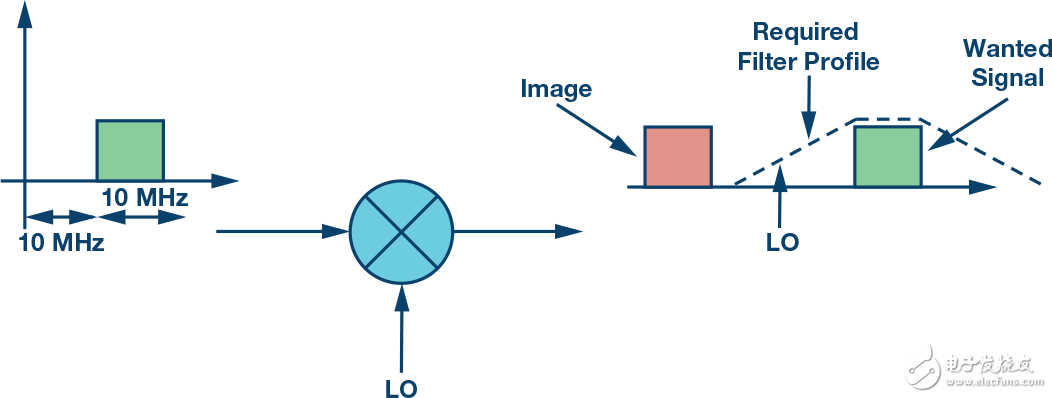

圖6.單混頻器鏡像濾波器要求

鏡像和所需信號之間的間隔會直接影響到對濾波器的要求。如果間隔較大，可以使用滾降較緩的簡單低成本濾波器。如果間隔較窄，設計必須實現具有陡峭響應的濾波器，通常采用多極點或SAW濾波器。因此可以說，鏡像和所需信號之間必須保持適當?shù)拈g隔，以便可以濾除鏡像而不影響所需信號；該間隔與濾波器的復雜度和成本成反比。此外，如果LO頻率可變，濾波器必須可調諧，這會進一步增加濾波器的復雜度。

鏡像和所需信號之間的間隔由施加于混頻器的信號決定。圖6中的例子顯示一個與DC相距10 MHz的10 MHz帶寬信號。相應的混頻器輸出將鏡像置于與所需信號相距20 MHz的地方。這種配置中，為在輸出端實現10 MHz的所需信號頻譜，必須讓一條20 MHz基帶信號路徑連接到混頻器。10 MHz的基帶帶寬未使用，混頻器電路的數據接口速率高于必要水平。

回到圖5所示的復數混頻器，我們知道其架構消除了鏡像而無需外部濾波。而且，在零中頻架構中可以優化效率，使得信號路徑處理帶寬等于所需信號帶寬。圖7所示的概念圖說明了其實現原理。如上所述，如果I比Q超前90°，則僅LO上側會有輸出。如果Q比I超前90°，則僅LO下側會有輸出。因此，如果產生兩個獨立基帶信號，其中一個設計成僅產生上邊帶輸出，另一個設計成僅產生下邊帶另一個設計成僅產生下邊帶輸出，那么可以在基帶中將其相加并施加于復數發射機。結果將是具有不同信號的輸出出現在LO上側和下側。在實際應用中，組合基帶信號以數字方式產生。圖7所示求和節點僅是為了說明此概念。

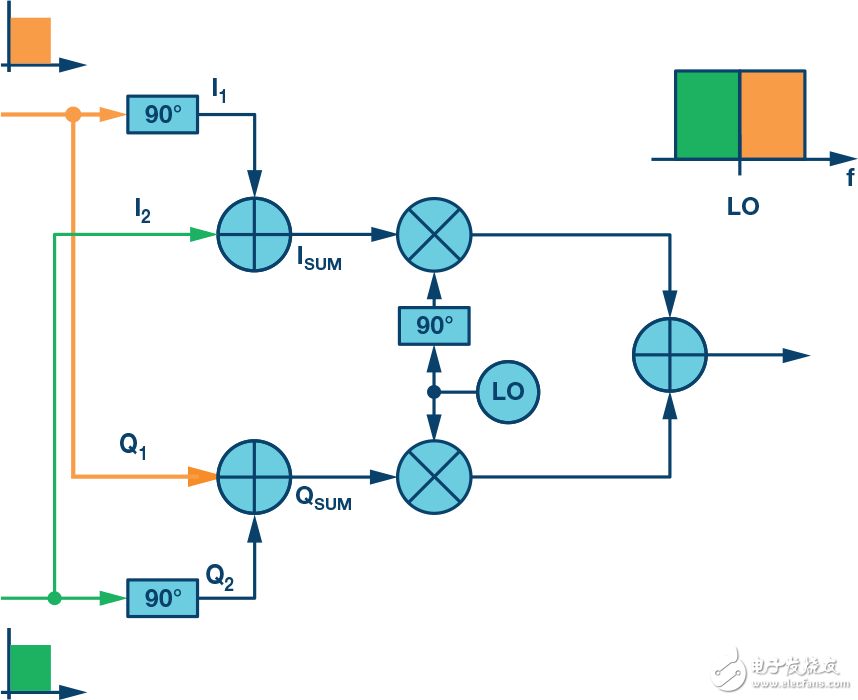

圖7.零中頻復數混頻器架構
