DS1302是由美國DALLAS公司推出的具有涓細電流充電能力的低功耗實時時鐘芯片。我們知道DS1302 是實時時鐘芯片，既然是時鐘芯片它肯定還可以用作一般意義上的定時器（定時時間以秒為單位）。

　　DS1302的特點

　　DS1302是DALLAS（達拉斯）公司出的一款涓流充電時鐘芯片，2001年DALLAS被MAXIM（美信）收購，因此我們看到的DS1302的數據手冊既有DALLAS的標志，又有MAXIM的標志，大家了解即可。DS1302實時時鐘芯片廣泛應用于電話、傳真、便攜式儀器等產品領域，他的主要性能指標如下：

　　1、DS1302是一個實時時鐘芯片，可以提供秒、分、小時、日期、月、年等信息，并且還有軟件自動調整的能力，可以通過配置AM/PM來決定采用24小時格式還是12小時格式。

　　2、擁有31字節數據存儲RAM。

　　3、串行I/O通信方式，相對并行來說比較節省IO口的使用。

　　4、DS1302的工作電壓比較寬，大概是2.0V~5.5V都可以正常工作。

　　5、DS1302這種時鐘芯片功耗一般都很低，它在工作電壓2.0V的時候，工作電流小于300nA。

　　6、DS1302共有8個引腳，有兩種封裝形式，一種是DIP-8封裝，芯片寬度（不含引腳）是300mil，一種是SOP-8封

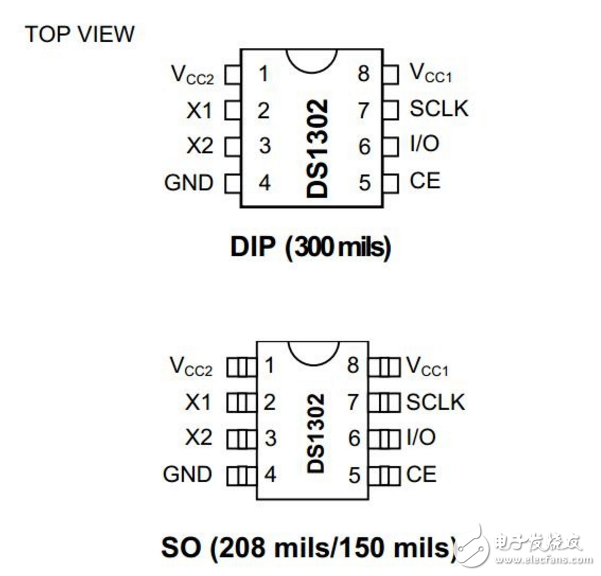

　　裝，有兩種寬度，一種是150mil，一種是208mil.我1］看一下DS1302的引腳封裝圖，如圖1所示。

　　ds1302做計時器準確嗎

　　ds1302是一塊高性能芯片，是專用的時鐘芯片，它的內部有31個寄存器，具有閏年自動補充功能，非常適合做計時器，那么ds1302是否準確了？理論上來說是沒有絕對準確，只是誤差小而已 上面說的定時 并不是讓你用定時器去讀取，定時不等于定時器只是讓你一定時間讀取一次時鐘芯片的時間。

　　網友關于ds1302做計時器是否準確的問答

　　問：單片機需要定時去讀取1302內部寄存器的數據，就是時間，秒，分，時，年，月，日等。

　　答：它是專業的時鐘芯片，內部實現準確計時功能，只有晶振搞準了，負載電容對了就可以。

　　追問1：單片機的定時器本身不準確，嗯，我有點不明白定時器既然不準確，為什么還需要定時從時鐘芯片讀取時間數據？?
? ? ? ? ? 2：時鐘芯片本身是否能實現準確定時，還是需要單片機的定時器配合才能完成定時？

　　追答定時從時鐘芯片讀取數據，并一定要用定時器哦。時鐘芯片計時是比較準確的，但也有誤差，不是絕對準確。但比單片機定時器要好很多了。

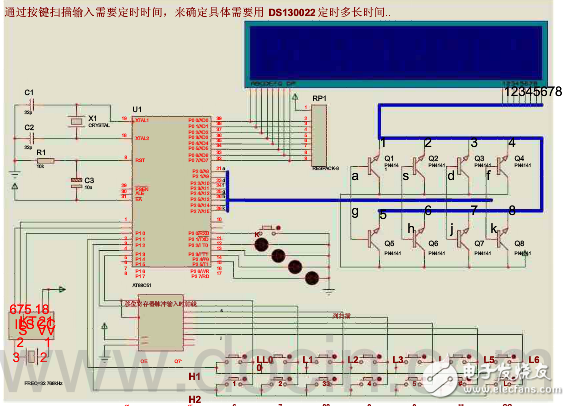

　　程序功能：

　　1定時最大范圍：小時

　　2 隨時通過控制按鍵輸入定時時間

　　3一直顯示DS1302的實時時間

　　分析如F： 用DS1302 作為定時器首先需要定義兩個數組，一個用作讀取DS1302 的實

　　時時間now［］; 另一個用作需要定時時間暫存time［］; 我們知道從DS1302 中讀取的數據格

　　式是壓縮BCD碼，即now［7］={秒，分，時，日，月，周，年}; 當控制按鍵按下時time［］存放

　　的應該是主觀定時時問，之后要將其修改成壓縮BCD碼并與當前時間now［］的數據相加;

　　需要修正數據。

　　在控制按鍵按下后，一次輸入時兩位分兩位秒兩位; 若想要定時1分59秒，那么對

　　應輸入的鍵值應該是time［6］= {0，0，0，1，5，9}_》_-=［0Oltime［1］= 時time［2］time［3］= 分

　　time［4］time［5］= 秒這樣的表示與從DS1302讀出的數據不一致，需要如下修改：

　　1秒處理：

　　time［4］《《= 4;

　　time［4］= time［4］+ time［］//time［4］ 為秒的BCD 石馬

　　time［2］ 《《= 4;

　　2 分處理：

　　time［2］=time［2］+ timc［3］;//ime［2］ 為分的BCD 5 馬

　　time［0］《《= 4;

　　3 時處理：

　　time［0］= time［O］ + time［ ］;/im［O］ 為時的BCD 碼

　　time［5］=time［0］;

　　time［0］= time［4;秒

　　time［1］= time［2］;分

　　docin.com

　　time［2］= time［$］/時

　　time［3］= time［4］= time［5］=0;

　　接下來就是要處理進位關系：

　　for（ DATA_A= 0; DATA_A 《 3 ;DATA_A++）

　　time［DATA_A］=time［DATA_A］ +now［DATA_A］;// 當前8 間與定時時間相加

　　if（ime［DATA_A］&0x0）》0x09 ）

　　if（ DATA_A== 2 ）break;

　　time［DATA_A］ +=6;// 加6 修正

　　}

　　if（carry_flag ）

　　time［DATA_A］ += 1;

　　if（time［ DATA_A］&0x0f）== 0x0a）

　　{

　　time［DATA_A］ &=0xf0;

　　time［DATA_A］ +=0x10;

　　if（（ime［DATA_A］&0xf0）》0X50）

　　{

　　time［DATA_A］-= 0x60;

　　carry_flag=1;

　　elsecarry_flag= 0;

　　}這樣基本上完成對DS1302的數據處理。
