DS1302是時鐘，它的頻率就是它的計時頻率，32.768k是2的15次方，是秒的標準脈沖，按照DS1302的折算可以轉換成精確的時間，進行秒分時日月年的計時，而瓷片電容的作用是在其有誤差時進行調整誤差，對一般使用者是用不到的，所以不接也行。

　　時鐘芯片DS1302可靠起振的方法

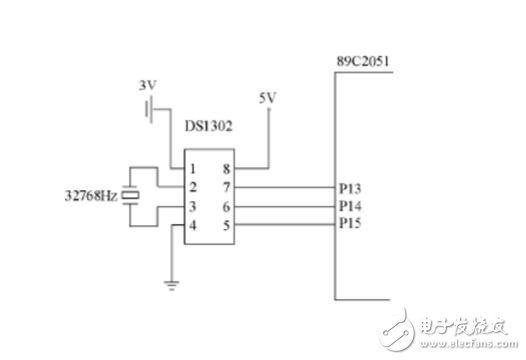

　　在實際使用中，我們發現DS1302的工作情況不夠穩定，主要表現在實時時間的傳送有時會出現誤差，有時甚至整個芯片停止工作。我們對DS1302的工作電路進行了分析，其與單片機系統的連接如圖2所示。

　　從圖中可以看出，DS1302的外部電路十分簡單，惟一外接的元件是32768Hz的晶振。通過實驗我們發現：當外接晶振電路振蕩時，DS1302計時正確;當外接晶振電路停振時，DS1302計時停止。因此，我們認為32768Hz晶振是造成DS1302工作不穩定的主要原因。

　　DS1302時鐘的產生基于外接的晶體振蕩器，振蕩器的頻率為32768Hz。該晶振通過引腳X1、X2直接連接至DS1302，即DS1302是依靠外部晶振與其內部的電容配合來產生時鐘脈沖的。由于DS1302在芯片本身已經集成了6pF的電容，所以，為了獲得穩定可靠的時鐘，必須選用具有6pF負載電容的晶振。

　　然而，許多人在選用晶振時僅僅注意了晶振的額定頻率值，而忽視了晶振的負載電容大小，甚至連許多經銷商也不能提供所售晶振的負載電容。所以即使在使用中選用了符合32768Hz的晶振，但如果該晶振的負載電容與DS1302提供的6pF不一致時，就會影響晶振的起振或?qū)е抡袷庮l率的偏移，出現上述在應用中的問題。

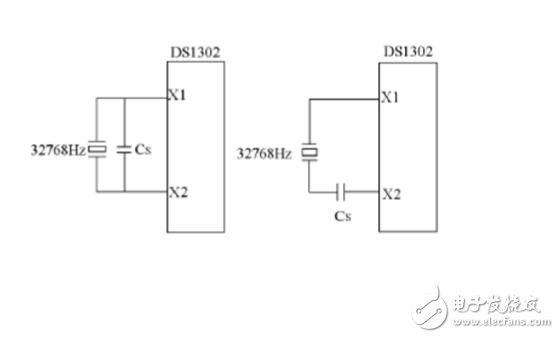

　　當所選的晶振負載電容不是6pF時，可以采用增加輔助電容的方法提高或降低DS1302振蕩器的電容性負載，使之與晶體所需的電容值匹配。如果已知晶體的負載電容為CI，若CI《6pF，則可以增加一個并聯電容CS以產生所需的總負載電容CI，即CI=6pF+CS;若CI》6pF，則可以在晶體的一端增加一個串聯電容CS，以產生所需的負載電容CI，即1/CI=1/6pF+1/CS，通過計算即可得出應增加的輔助電容大小。

　　在使用前對晶體的負載電容并不知道的情況下，通過測定晶體振蕩頻率的方法可以確定該晶體的負載電容。對于晶體振蕩器來說，其振蕩頻率與負載電容之間的關系是確定的。以本文討論的DS1302使用的32768Hz晶振為例：當它工作于所要求的負載電容時，能較準確地產生32768Hz的頻率;當它的負載電容小于6pF時，其振蕩頻率會正向偏移。

　　當它的負載電容大于6pF時，其振蕩頻率就會負向偏移。因此，對于未知負載電容的晶體應首先采用實驗的方法，在其兩端加入輔助電容使晶體起振，然后用頻率計測出振蕩頻率。若測得頻率大于32768Hz，說明負載電容偏小;若測得頻率小于32768Hz，說明負載電容偏大。

　　對輔助電容逐步調整，最終使振蕩頻率盡可能接近32768Hz，則此時晶體端所接負載電容的總和就是適合該晶體的負載電容。結論以上方法經我們在實際工作中多次使用，證明確實有效。它放寬了DS1302在使用中對晶振的條件要求，增強了DS1302在工作中的穩定性，對DS1302更廣泛地應用具有積極的意義。
