針對上面提出的問題，分別進行了MATLAB-Simulink環境、MATLAB-Xilinx環境和硬件在環聯合環境下的仿真工作，并對仿真結果進行分析：仿真結果幅值方面，3種仿真模式下的輸出結果Udc的幅值是一致的，說明不同方式搭建的控制器仿真模型可以實現同樣的功能；算法執行環境方面，同樣的仿真結果表明Xilinx模塊搭建的控制器算法可以正常運行于FPGA中；仿真結果穩定情況方面，Simulink模型輸出比Xilinx模型輸出更加穩定，沒有抖動。經過分析得出，Xilinx模型存在抖動的原因，是由于System Generator控制管理的Xilinx模塊基于離散模式下的算法模塊，而POWER GUI控制管理下的Simulink模塊工作在連續狀態。連續模型與離散模型互相結合工作，導致了輸出結果存在抖動情況。聯合仿真實現的是控制器IP核于FPGA之中執行運算，同樣存在著波動。

2.2 聯合仿真分析

聯合仿真的原理與本文基于System Generator模型導出的變換器控制設計中心思想一致，重點在于導出環節。在聯合仿真過程中，將Xilinx模塊搭建的控制器導出成Verilog語言下的集成核，該核在FPGA中完成控制器算法的運算過程[7-9]。

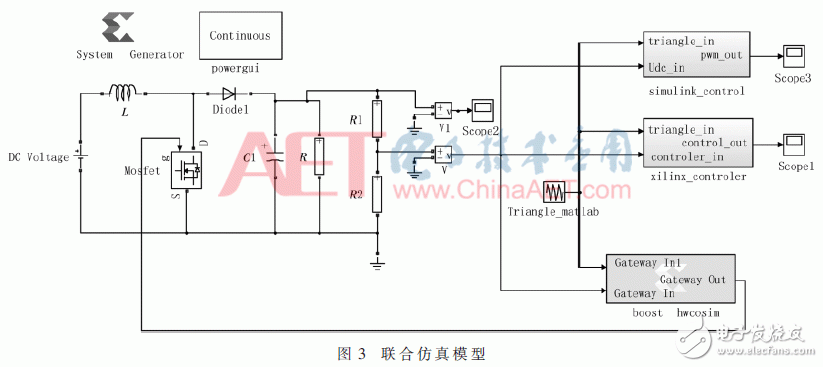

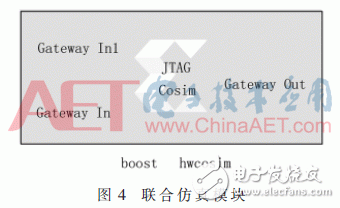

聯合仿真是Xilinx模塊搭建的控制器的最直接的驗證過程，因其在ZedBoard開發板的FPGA環境下實現控制算法仿真，所以聯合仿真的結果是控制器算法最真實的體現，是算法功能性驗證的最好方法。仿真模型如圖3所示。圖4顯示的是聯合仿真集成核，其實現控制算法運算于FPGA過程中的數據反饋。

2.3 模型導出

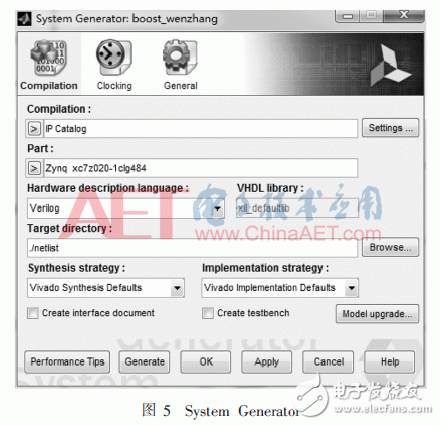

Xilinx模塊搭建而成的控制器，通過System Generator導出成Vivado可以使用的IP核。該IP核僅包括Xilinx模塊構成的控制器部分，其由GatewayIN/GatewayOUT來定義端口參數。這些端口參數設定了輸入/輸出數據的類型、位數等信息，同時包含了離散仿真步長信息。GatewayIN/GatewayOUT起到了連接外部數據和Xilinx模塊的關鍵作用。導出環境下System Generator的信息如圖5所示。從圖中軟件設置信息可以看出，將Boost變換器的控制系統導出成IP核的形式，并針對所擁有的FPGA芯片系列選定了相對應的開發板，同時將Verilog語言作為開發設計的硬件描述語言。其他選項設定為默認設置即可。此處設置了合適的導出對象與導出環境，是整個設計關鍵的一步。

2.4 Vivado軟件處理

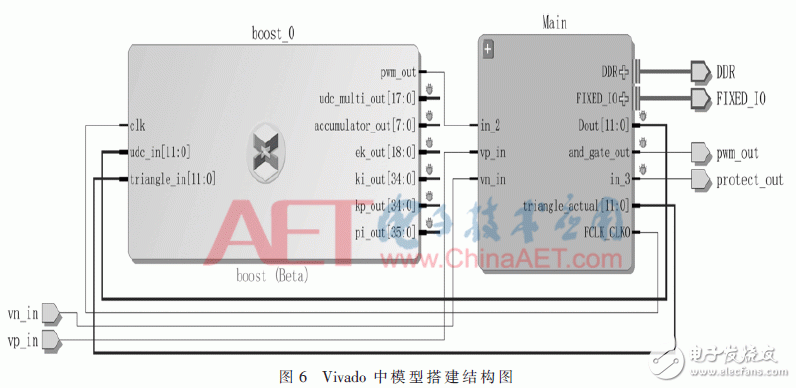

經過System Generator導出的Boost控制器，作為一個獨立的IP核，可以由Vivado軟件進行使用操作。本文中使用Vivado軟件，搭建Boost變換器數據處理模型，包括主模塊（XADC模數轉換模塊、數據分離處理模塊）和控制模塊（IP核），如圖6所示。其中模數轉換使用ZedBoard板卡自帶的模數轉換器，借助XADC將輸入開發板的模擬量轉化為數字量。數據分離模塊存在是因?yàn)橛蒟ADC出來的數據是混亂的(開發板輸入n通道的數據，XADC輸出1…n.1…n格式的數據)，其目的在于將XADC轉換出來的數據進行有效分離，以便于后級的運算操作。數據處理模塊主要是將數字量進行處理，使其與實際中模擬量的大小相對應，以進行后續的PI控制。

3 實驗驗證

實驗借助了ZedBoard開發板平臺上的高精度AD轉換器，同時在面包板上搭建的Boost變換器，結合采樣調理板形成一個閉環控制系統進行實驗。

首先是對Boost主電路上的輸出信號進行采樣，該信號經過調理板進行處理。調理板出來的信號輸送到ZedBoard開發板，在開發板上進行模數轉換和進一步數據處理，處理結果經由System Generator導出控制器IP核之后與三角波進行比較，得到PWM波輸出。PWM波經過驅動電路然后控制Mosfet的導通與關斷。

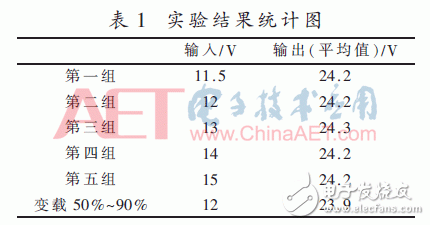

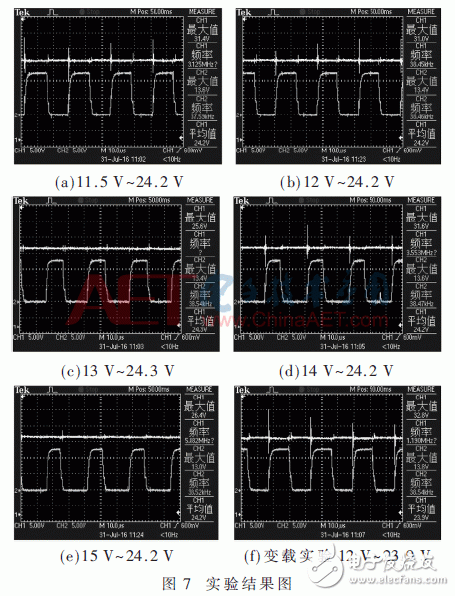

結合實驗結果圖7，得到表1。從表1中可以看出，Boost變換器在輸入11.5 V～15 V的變化過程中，輸出電壓可以穩定在24.2 V左右。在變載試驗下，輸出電壓略微下降0.3 V。

4 結束語

結合MATLAB/Simulink環境，使用Xilinx公司提供的System Generator模塊庫來搭建仿真模型，然后生成Verilog硬件描述語言實現的IP核的控制系統設計方法，使得FPGA設計開發者可以利用Simulink的仿真功能和MATLAB的強大數據分析能力來進行FPGA系統級仿真和行為級分析。相比于以往直接使用Verilog/VHDL語言來進行控制系統的編寫，大大簡化了不同環節之間的相互連接驗證工作，同時提高了功能實現的驗證效率，縮短了設計周期。這種設計上的靈活性，在滿足要求的同時，也便于對細節的修改，使得設計好的模型可以被重復使用，是FPGA設計的新方向。
