西門子 S7-200 通過模塊連接LABVIEW 通訊

產品簡介：北京華科遠創科技有限研發的遠創智控ETH-YC模塊，型號有MPI-ETH-YC01和PPI-ETH-YC01，適用于西門子S7-200/S7-300/S7-400、SMART S7-200、西門子數控840D、840DSL、合信、億維PLC的PPI/MPI/PROFIBUS轉以太網。用于西門子S7-200/S7-300/S7-400程序上下載、上位監控、設備聯網和數據采集。支持與?S7-200SMART?、S7-1200/1500、S7-200/300/400的以太網接口進行通訊的功能和ModbusTCP主從站功能。直通型和橋接型可撥碼選擇，直通型的九針母口，可以連西門子和Proface觸摸屏和主站，橋接型的九針母口可以連非西門子觸摸屏。不占用PLC編程口，即編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時，觸摸屏可以通過擴展RS485口與PLC進行通訊?？梢赃B非西門子觸摸屏，如昆侖通態、威綸、臺達、步科等。

一．連接 S7200

通過NI OPC Servers 連接

1. 打開 NI OPC Servers 軟件。

2. 新建一個 Channel,這里取名“Channel_200”,點擊【下一步】；

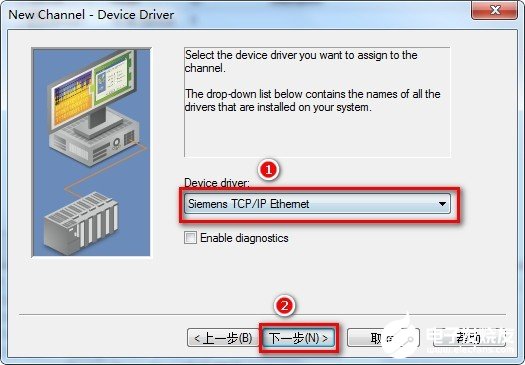

3. 在【Device driver】中選擇【Siemens TCP/IP Ethernet】,點擊【下一步】。

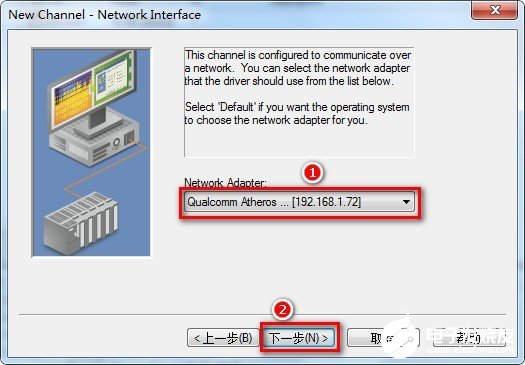

4. 在【Network Adapter】中選擇你的網卡信息，點擊【下一步】。

5.?選擇默認參數，點擊【下一步】直到【完成】。

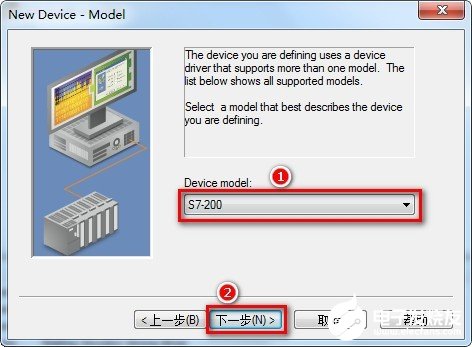

6. 在剛建立的 Channel 下新建一個 Device,點擊【下一步】，在【Device model】下選擇【S7 200】，點擊【下一步】。

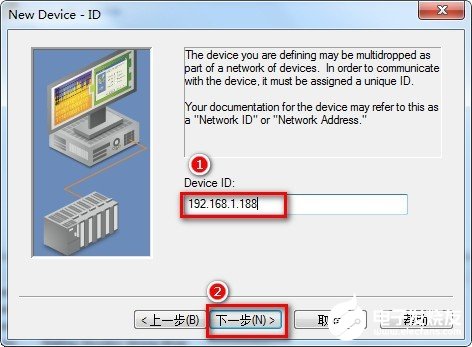

7.?在【Device ID】下面填入模塊的 IP 地址，點擊【下一步】，其它參數默認直至完成。

8.?選擇默認參數，點擊【下一步】直到【完成】。

fqj
