模塊化設計，可能通常我們的工程師還用的不多，但它在某些場合下還是很有用的，一個是它能減少我們重復性的工作。

在進行原理圖設計的時候，有些功能模塊要重復調用多次，這時候可以采取模塊設計原理圖，然后在頂層多次調用此功能模塊。在實際操作過程中發現這個方法很好用，只是由于長期不畫原理圖的時候有些技巧性的東西會忘記，記錄在此以備查閱。

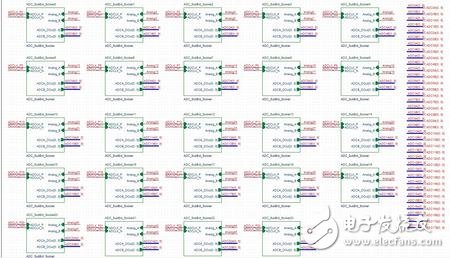

圖1：典型的模塊化設計

我所說的“技巧”性的東西，有點忽悠色彩，主要是自己記性不好，經常忘記該如何操作，每次都需要摸索很長時間，實在是浪費時間。主要問題有下面兩個：

第一個：是每個模塊里的器件編號要重新編號，如果單獨修改某一個模塊，那么剩余模塊的器件編號會同時變化成同一編號；

第二個：是頁的編號；實際模塊原理圖只有一頁，但是通過多次調用以后工程會為每一次調用重新分配一個頁號，只是在原理圖設計過程中由于其他原因?qū)е马撎?hào)需要修改的時候，會發生類似第一個問題的情緒，即修改某次調用的頁號其他調用的頁號會同時修改成一樣的頁號。

其實出現上述問題的原因，是在修改的時候只是簡單的雙擊了圖1的模塊（或者說簡單Syncronize Down），然后就進行修改，這樣是不行的。正確的做法應該是如圖2所示

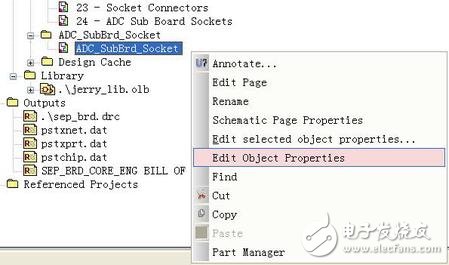

圖2：進入修改模塊屬性

即右擊模塊原理圖，選擇“Edit Object Properties”命令，那么就會進入圖3所示的頁面。

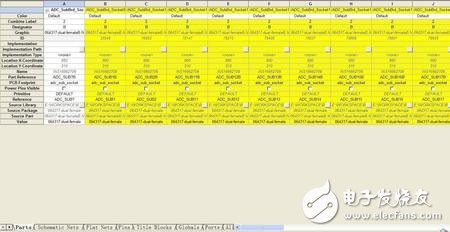

圖3：原理圖頁的屬性編輯頁面

默認進入Parts頁，該頁可以修改功能模塊里的part屬性，特別是編號，所有模塊的parts編號可以同時修改，這樣就不會上述第一個問題。同理，進入“Title Blocks”頁面里，也可以同時修改所有調用頁的頁號修改，這樣也不會出現上述第二個問題了。
